ECOLAB EcoAdd Betriebsanleitung Seite 182

Umbau, Aufrüstung, Reparatur
14.1 Umbau
Drehen des Steuerteils
Um die Pumpe den örtlichen Gegebenheiten anpassen zu können, ist es möglich das
Steuerteil (Bedienteil / Pumpenoberteil) der Pumpe zu drehen.
GEFAHR!
Gefahr eines Stromschlages
Achten Sie unbedingt darauf die Spannungsversorgung zu trennen und gegen
wiedereinschalten zu sichern!
1

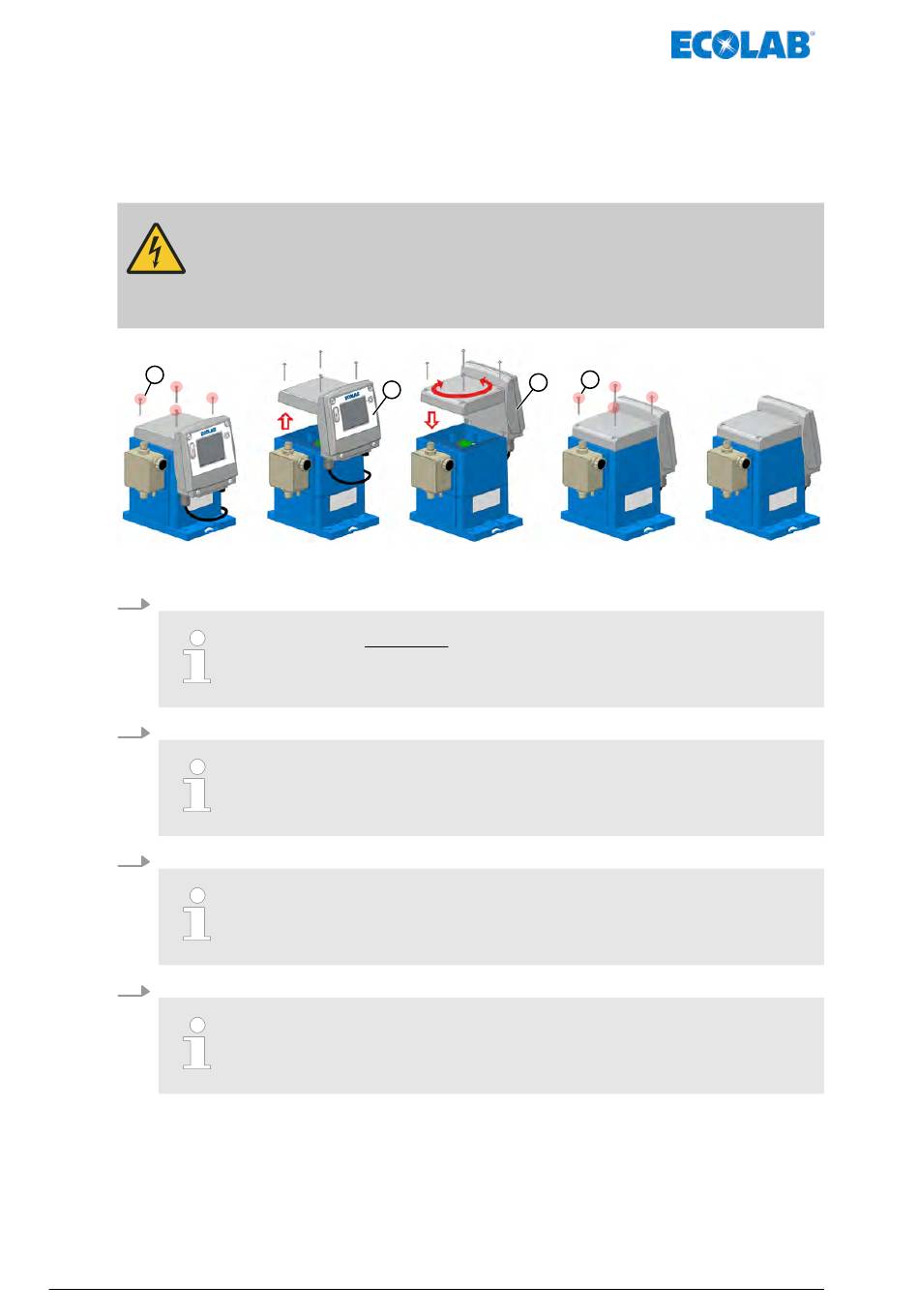

Abb. 104: Drehen des Pumpenkopfes
1.
Befestigungsschrauben am Steuerteil lösen.
2.
Steuerteil ca. 5 cm nach oben abheben.
3.
Steuerteil in die gewünschte Richtung drehen und auf das Gehäuse aufsetzen.
4.
Befestigungsschrauben am Steuerteil (Bedienteil / Pumpenoberteil) anziehen.
MAN046939 Rev. 6-10.2021
2
Die Schrauben sind nicht gegen herausfallen gesichert!
Achten Sie darauf, dass diese nicht verloren gehen.
Verwenden Sie nur Originalschrauben.
Zwischen Steuerteil und Unterteil der Pumpe befinden sich zwei Kabel,
welche die Steuerungssignale an die Pumpe weiterleiten.
Achten Sie beim Umbau darauf diese nicht einzuklemmen.
Im blauen Pumpengehäuse befindet sich eine Dichtung zum Steuerteil.
Achten Sie beim Zusammenbau darauf, dass diese frei von
Verunreinigungen ist, um die Dichtigkeit zu gewährleisten
Das Anzugsdrehmoment der Befestigungsschrauben am Steuerteil
beträgt ca. 1 Nm. Um keine Schäden am Gewinde zu verursachen wird
daher empfohlen die Schrauben handfest anzuziehen.
4
3
