Ricostruzione, aggiornamento, riparazione
14.1 Ricostruzione
Rotazione dell'unità di controllo
Per poter regolare la pompa a seconda delle condizioni locali, è possibile ruotare l'unità di
controllo (pannello di comando/parte superiore della pompa).
PERICOLO!
Pericolo di folgorazione
Assicurati di scollegare l'alimentazione e assicurarla contro l'accensione!
1

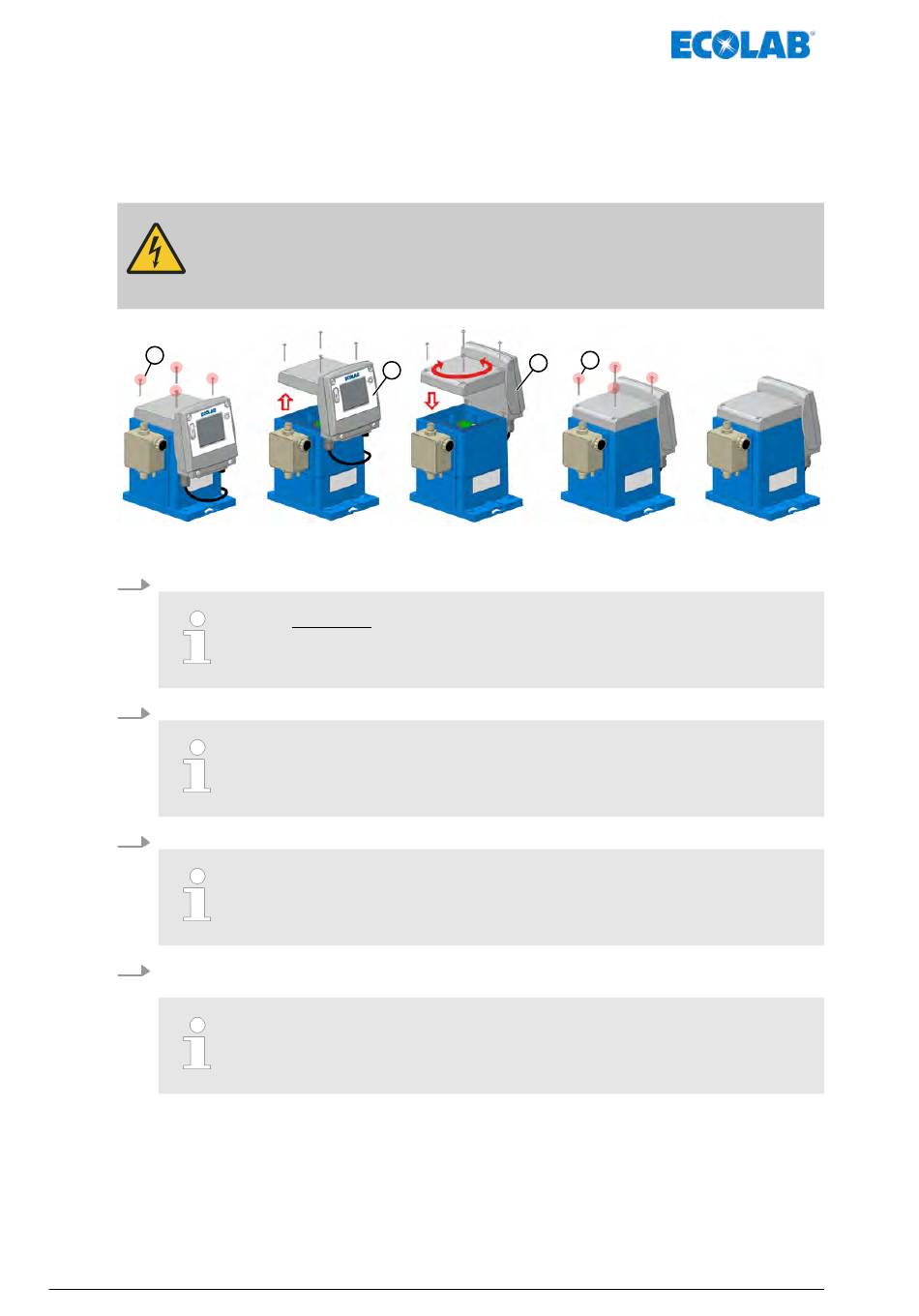

Fig. 103: Rotazione testa pompa
1.
Allentare le viti di fissaggio dell'unità di controllo.
2.
Sollevare l'unità di controllo di ca. 5 cm verso l'alto.
3.
Ruotare l'unità di controllo nella direzione desiderata e metterla sull'alloggiamento.
4.
Serrare le viti di fissaggio sull'unità di controllo (pannello di comando/ parte superiore
della pompa).
MAN046939 Rev. 6-10.2021
2
Le viti non sono fissati per impedirne la fuoriuscita!
Prestare attenzione per evitare che si perdano
Utilizzare solo viti originali.
Due cavi sono presenti tra la parte di controllo e la parte inferiore della
pompa, che trasmettono i segnali di controllo alla pompa.
Fare attenzione a non schiacciarli durante la ricostruzione.
C'è una guarnizione nell'alloggiamento blu della pompa verso l'unità di
controllo. Assicurarsi durante l'installazione che questa sia pulita, per
garantire la tenuta
La coppia di serraggio delle viti di fissaggio dell'unità di controllo è di circa
1 Nm. Per non causare danni alla filettatura si consiglia di serrare le viti a
mano.
