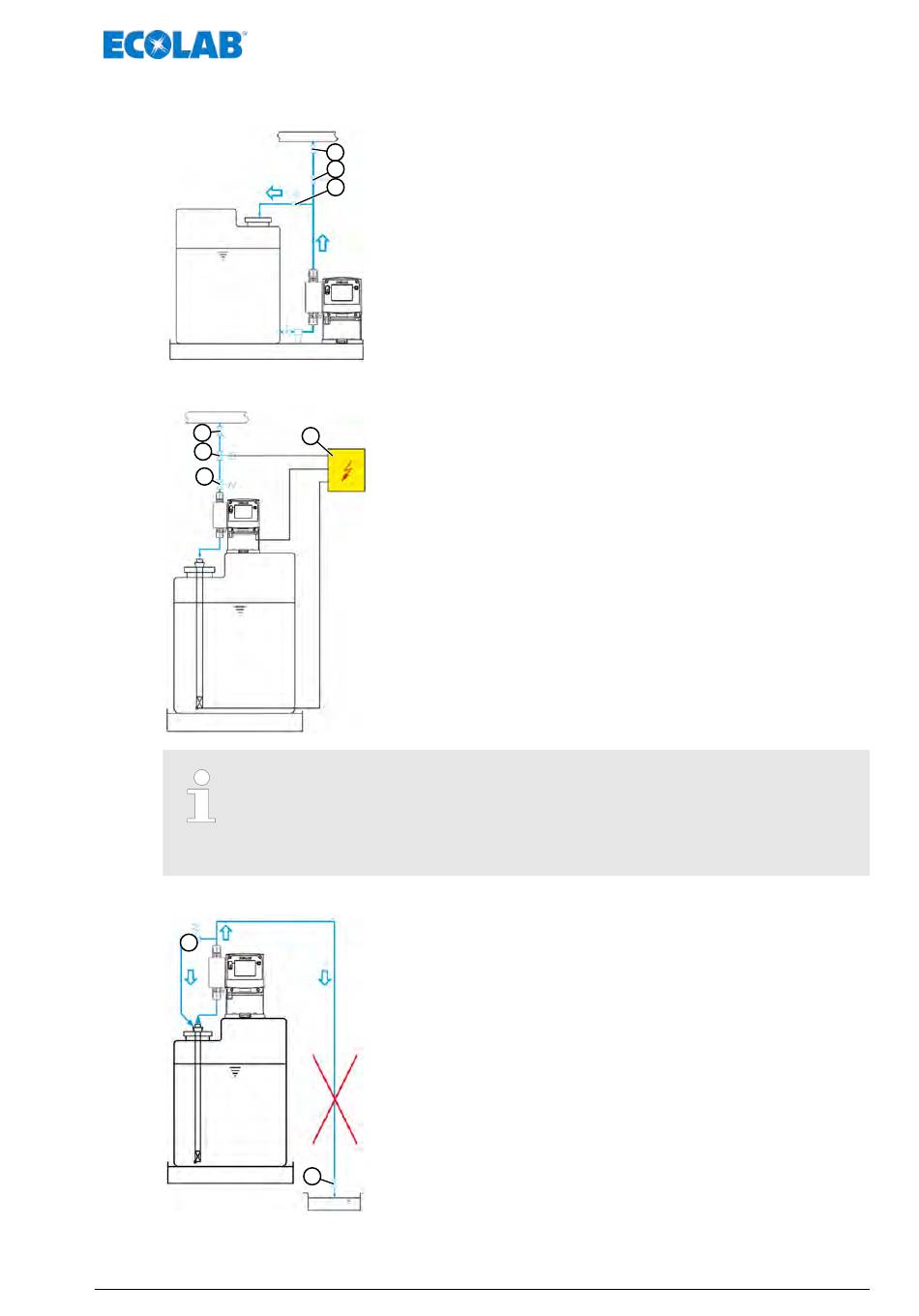

Installatievoorbeeld 2
1
2
3
Installatievoorbeeld 3
1
2
3
4
Een drukbehoud- of doseerklep is geen dicht sluitend afsluitorgaan.
Om het uitlopen van het doseermedium bij stilstand van de pomp te
verhinderen, adviseren we bijkomend de montage van een magneetklep
(pos. 3), die met de pomp vrijgegeven wordt.
Installatievoorbeeld 4
1
2
Voor uitgassingsmedia of voor producten met een viscositeit > 100 mPas is
het raadzaam om ze in de toevoermodus te plaatsen.
Het is echter belangrijk om ervoor te zorgen dat het injectiepunt (pos. 1)
zich boven de dispenser bevindt en / of een overeenkomstige drukregelklep
(pos. 2) is geïnstalleerd.
Deze maatregelen voorkomen dat de verwijderingsverpakking wordt
overgeheveld.
1 injectieklep / doseerklep
2 Drukbehoudklep
3 Overstortklep
Bij dosering in buisleidingen met onderdruk moet een drukbehoudklep
(pos. 4) in de doseerleiding worden ingebouwd.
1 injectieklep / doseerklep
2 Externe vrijgave
3 Magneetklep
4 Drukbehoudklep
Het toewijzen van de doseerplaats onder de wegnametank moet worden
vermeden, aangezien het gevaar op overhevelen van de wegnametank
bestaat.
1 overstortklep
2 injectieklep / doseerklep
45
Montage en installatie
