Pièces d'usure, pièces de rechange et accessoires
Partie supérieure de pompe 11 l/h
3
1
A

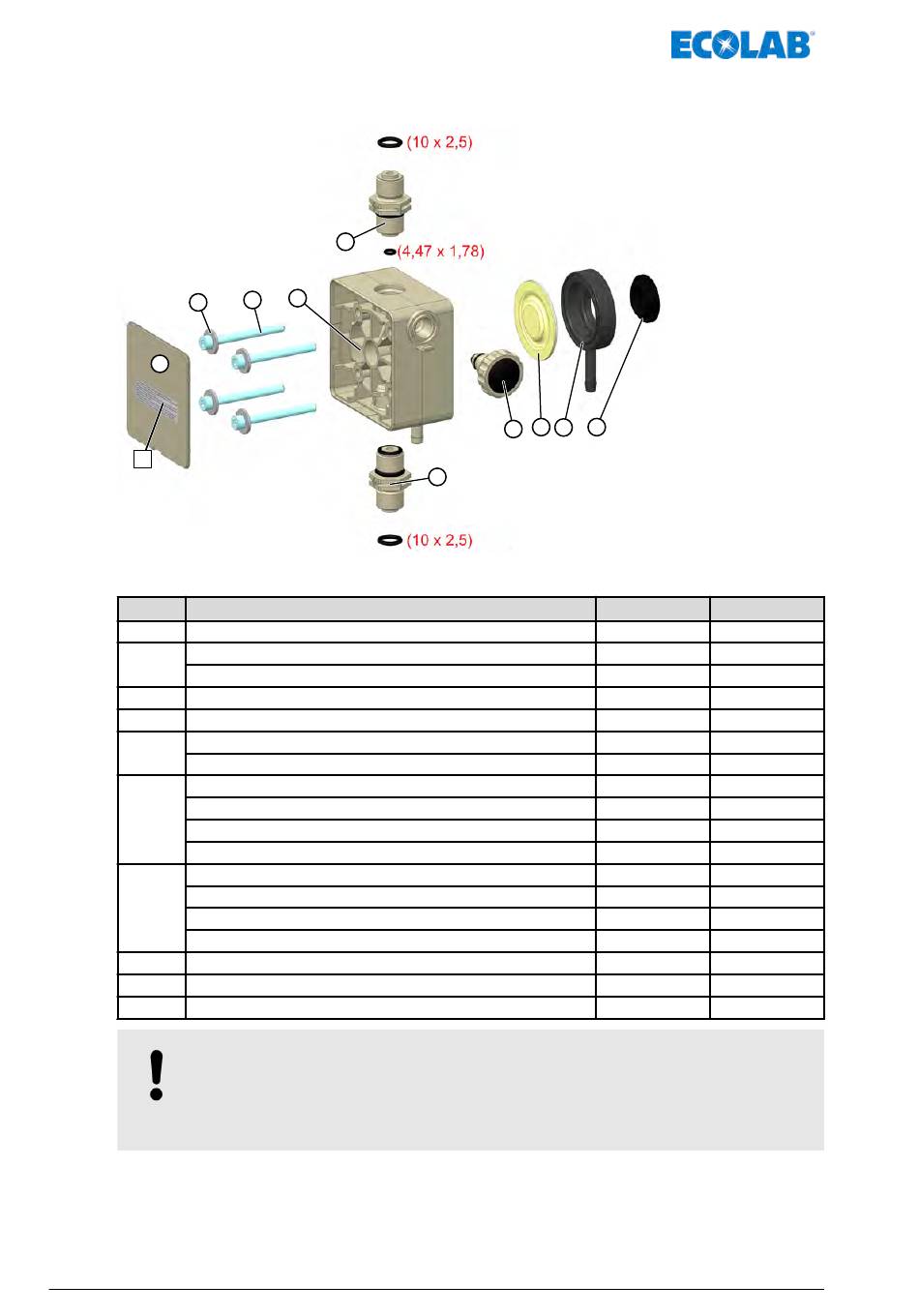

Fig. 99 : Sous-ensemble de rechange : Partie supérieure de pompe 11 l/h
Repère Désignation
A Étiquette Mise en service/couple de serrage (4 Nm)
Plaque de recouvrement PP gris silex
1
Plaque de recouvrement PVDF naturel
2 Vis à six pans creux, M5 x 50, DIN 912, V2A
3 Rondelle, 5,3 x 15 1,6, DIN 9021, V2A
Partie supérieure de pompe, 11 l/h, PP
4
Partie supérieure de pompe, 11 l/h, PVDF
Soupape d'aspiration/refoulement, PFC-000 G3/8-G3/8-99
Soupape d'aspiration/refoulement, PEC-000 G3/8-G3/8-99
5
Soupape d'aspiration/refoulement, DFC-000 G3/8-G3/8-99
Soupape d'aspiration/refoulement, DEC-000 G3/8-G3/8-99
Vis de purge PP/EPDM
Vis de purge PP/FKM
6
Vis de purge PV/EPDM
Vis de purge PV/FKM
7 Membrane
8 Plaque intermédiaire
9 Membrane de protection
REMARQUE !
Respecter sans faute les couples indiqués sur la partie supérieure de la
pompe ! (Voir également
refoulement ).
MAN046939 Rév. 6-10.2021
5
4
2
Ä Couple de serrage des soupapes d'aspiration/
7 8 9
6
5
186
Réf. N° EBS
34800327 sur demande
35200180 sur demande
35200181 sur demande
413031127 sur demande
413501720 sur demande
35200112 sur demande
35200113 sur demande
252010 sur demande
252011 sur demande
252012 sur demande
252013 sur demande
252034 sur demande
252035 sur demande
252036 sur demande
252037 sur demande
35200114 sur demande
35200115 sur demande
35200137 sur demande
