Comandi / software
8.8.9 Relè di allarme
Qui è possibile scegliere se il relè di allarme è attivo solo in caso di allarme o è azionato in
modo permanente e viene commutato inattivo in caso di allarme,

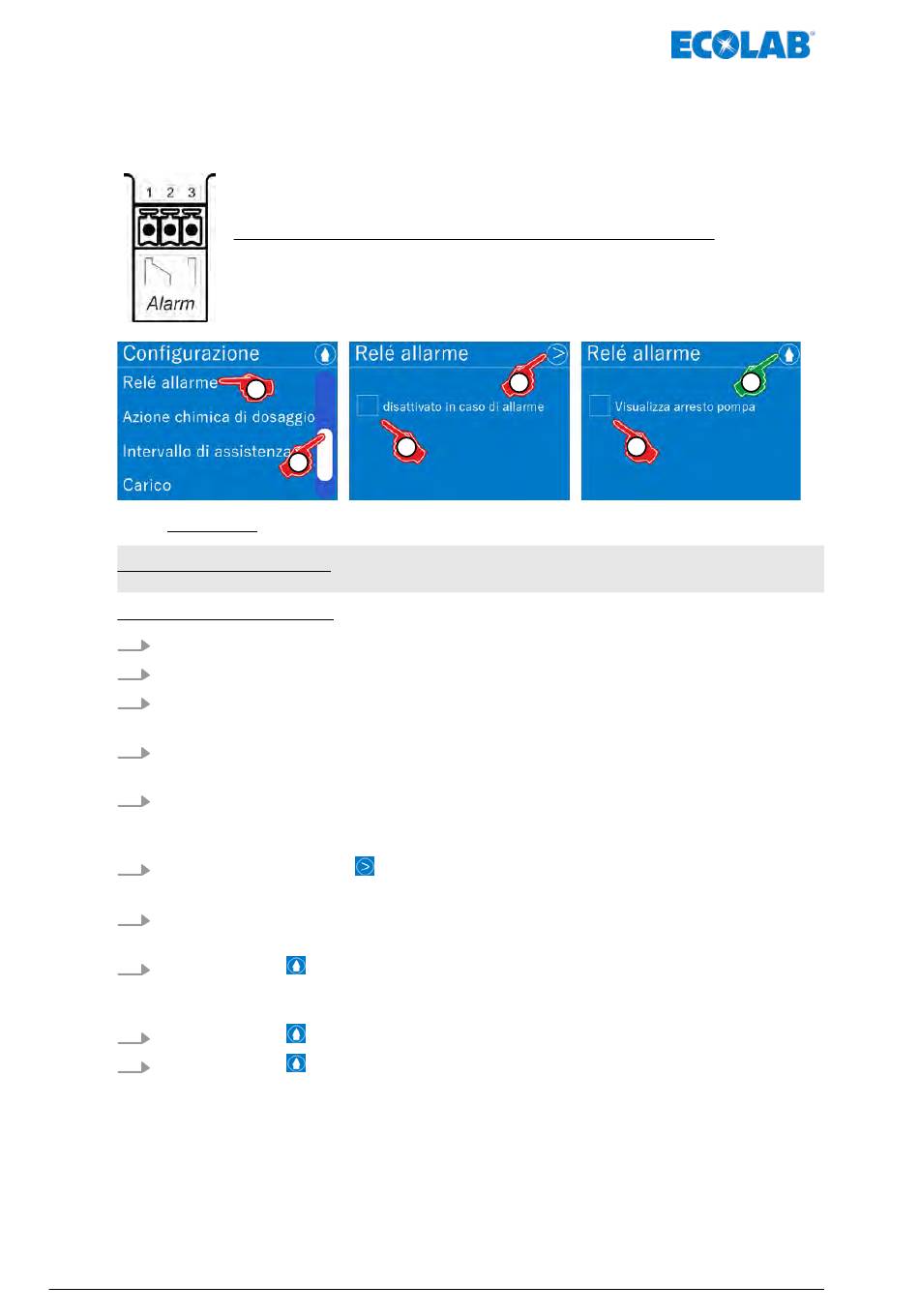

Fig. 51: Configurazione: [Relè di allarme]
Impostazione di fabbrica: Attivo con allarme (nessun segno di spunta inserito)
[Impostare Relè allarme] :
1.
[Richiamo del menu principale] :
2.
[Selezionare Configurazione ] :
3.
Con l'ausilio della barra di scorrimento sul lato destro della schermata scorrere fino a
[Relè allarme].
4.
[Selezionare Relè allarme] .
ð Cambio schermata per l'impostazione: [Relè di allarme]
5.
Se lo si desidera selezionare il campo di selezione «disattivato in caso di allarme» .
(in caso di allarme la relativa uscita è "aperta")
ð Viene contrassegnato il campo di selezione «disattivato in caso di allarme» ü.
6.
[Premere il tasto Avanti ]
ð La schermata passa all'interrogazione «visualizza arresto pompa» .
7.
Se lo si desidera selezionare il campo di selezione «visualizza arresto pompa» .
ð Viene contrassegnato il campo di selezione «disattivato in caso di allarme» ü.
8.
Premere il tasto
ð L'impostazione viene salvata e si ritorna alla schermata di panoramica di
configurazione.
9.
Premere il tasto
10. Premere il tasto
MAN046939 Rev. 6-10.2021
L'ingresso dell'allarme esterno, come rappresentato in
elettrica» a pag. 52 , viene allacciato al morsetto 1, morsetto 2 e morsetto 3.
A questo punto, in particolare, occorre tenere presente quanto segue:
n Contatto senza tensione (relè)
n max. tensione esterna: 230 V, AC/DC, max. 3 A.
n Segnalazione di riserva: Contatto chiuso / aperto ca. 500 ms
4
5
3
Ä Capitolo 8.8 «Configurazione» a pag. 92
.
.
per ritornare al [Menu principale].
per ritornare al [display operativo].
Ä Capitolo 7.2.2 «Installazione
6
Ä Capitolo 8.5 «Menu principale» a pag. 66
106
8
7
