Mantenimiento
cabezal de la bomba 5 l/h y 11 l/h
2
1
A

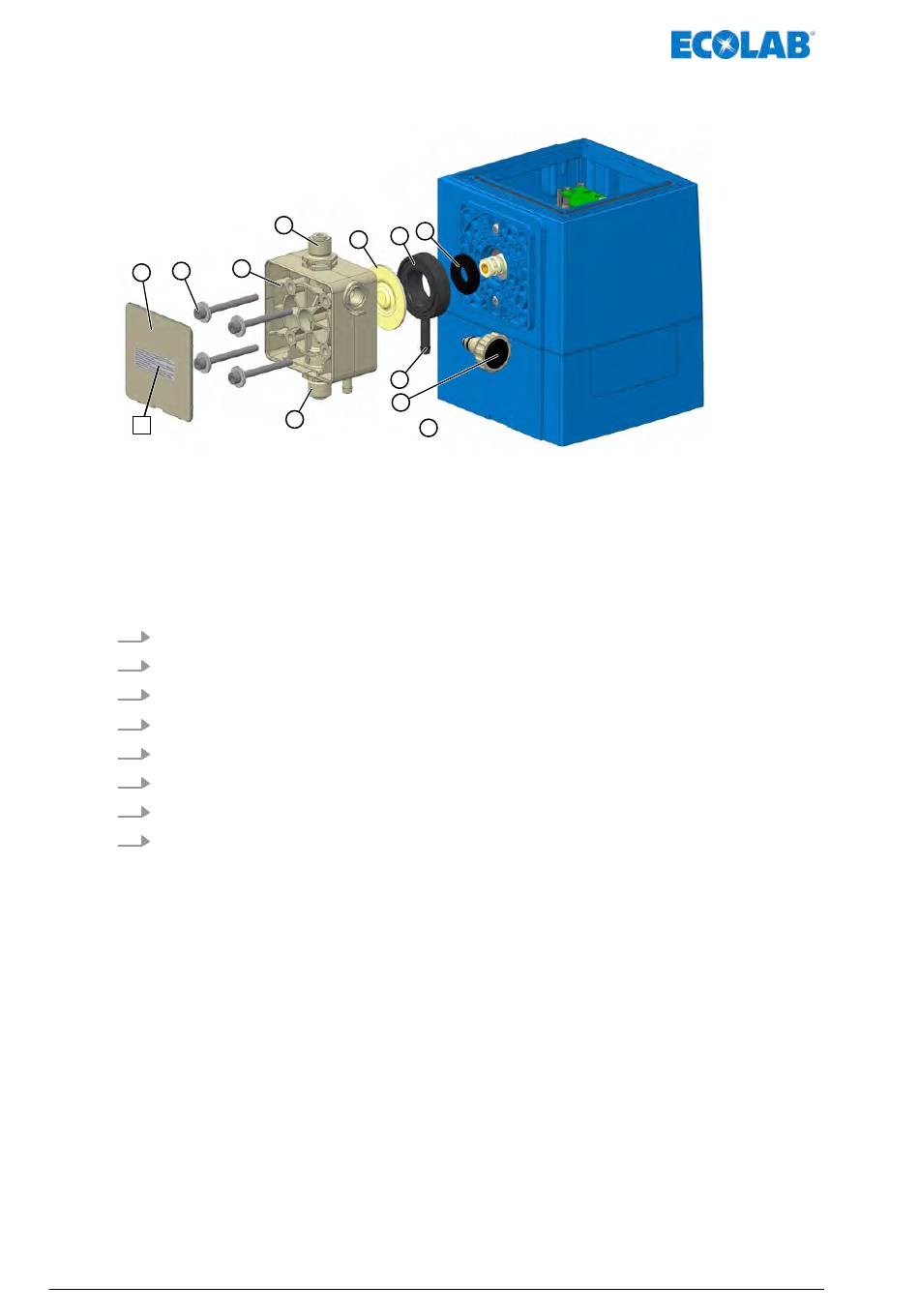

Fig. 93: Sustitución de las membranas y del cabezal de la bomba
A Etiqueta: Par de apriete de los tornillos del cabezal
dosificador
1 Placa cobertora
2 Tornillos del cabezal dosificador (4 unidades)
3 Cabezal de la bomba
4 Válvula de aspiración
1.
Desenroscar la válvula de succión y descarga (pos. 4 y pos. 5).
2.
Retirar la placa de cubierta (pos. 1) en el cabezal dosificador.
3.
Soltar los tornillos del cabezal dosificador (pos. 2).
4.
Retirar el cabezal de la bomba (pos. 3).
5.
Extraer las membranas (pos. 5) y la placa intermedia (pos. 6).
6.
Retirar las membranas protectoras (pos. 7) del empujador.
7.
Colocar las nuevas membranas protectoras en la posición correcta.
8.
Nuevo montaje en orden inverso.
MAN046939 Rev. 6-10.2021
5
7
6
3
8
10
4
9
11
5 Válvula de descarga
6 Membrana
7 Placa intermedia
8 Salida de rotura de membrana
9 Membrana protectora
10 Tornillo de purga de aire
