8.8.9 Relais d'alarme
Cette option permet de choisir si le relais d'alarme n'est actif qu'en cas d'alarme ou s'il
fournit une indication continue et devient inactif en cas d'alarme.

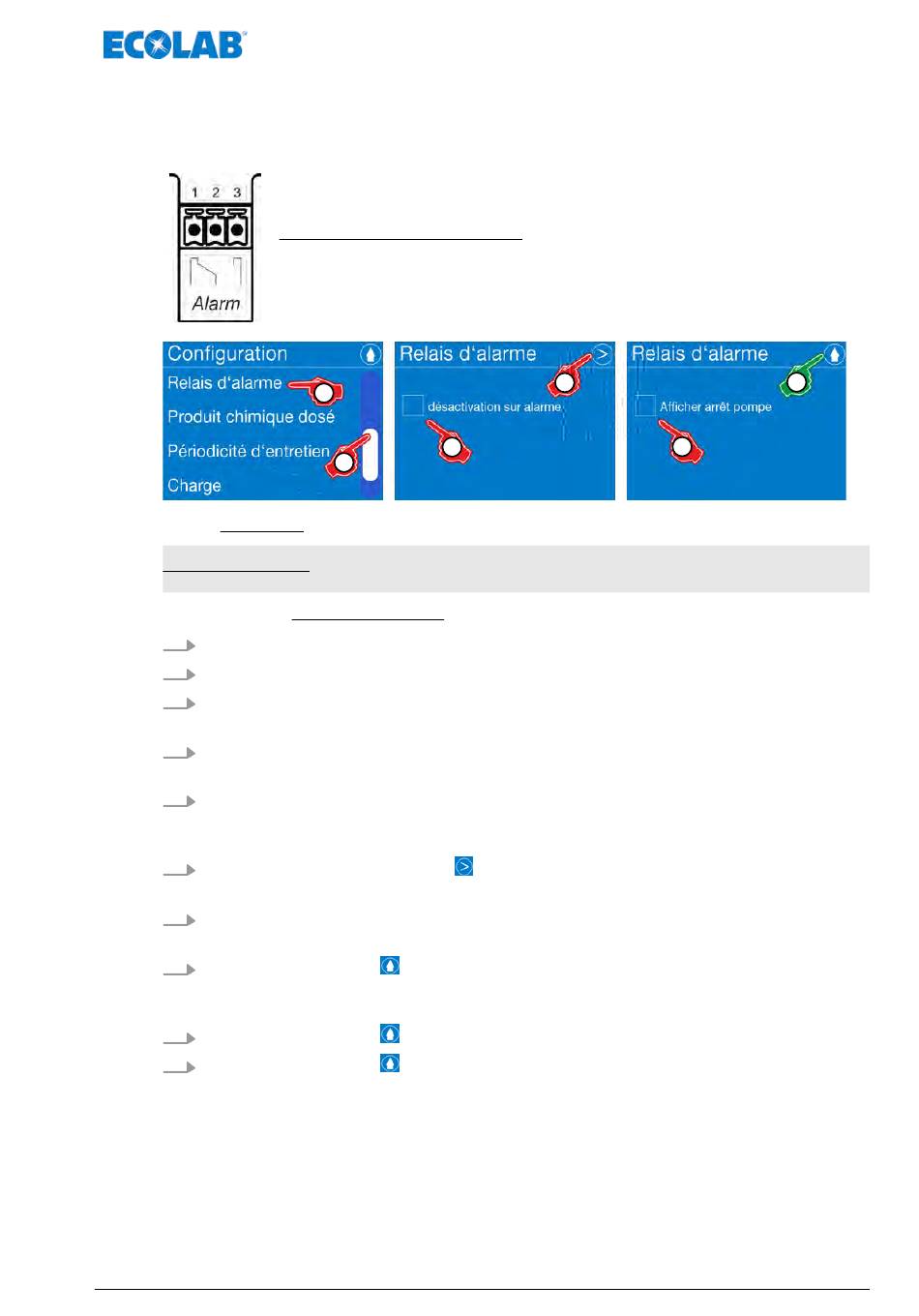

Fig. 51 : Configuration : [Relais d'alarme]
Réglage d'usine : actif en cas d'alarme (case non cochée)
Régler l'option [Relais d'alarme] :
1.
Ouvrir le [Menu principal] :
2.
Sélectionner [Configuration] :
3.
Descendre jusqu'à [Relais d'alarme] à l'aide de la barre de défilement à droite de
l'écran.
4.
Sélectionner [Relais d'alarme].
ð L'écran passe au réglage : [Relais d'alarme]
5.
Selon le souhait, sélectionner le champ de sélection « désactivé en cas d'alarme » .
(En cas d'alarme, la sortie d'alarme est « ouverte ».)
ð Le champ de sélection « désactivé en cas d'alarme » est coché ü.
6.
Appuyer sur la touche [Suivant]
ð L'écran passe à la requête « Afficher l'arrêt de la pompe » .
7.
Selon le souhait, sélectionner le champ de sélection « Afficher l'arrêt de la pompe » .
ð Le champ de sélection « désactivé en cas d'alarme » est coché ü.
8.
Appuyer sur la touche
ð Le réglage est sauvegardé et l'écran revient à la vue générale de la
configuration.
9.
Appuyer sur la touche
10. Appuyer sur la touche
L'entrée d'alarme externe est raccordée comme indiqué au paragraphe
7.2.2 « Installation électrique » à la page 52 sur les bornes 1, 2 et 3.
Observer les consignes suivantes :
n Contact libre de potentiel (relais)
n Tension externe maxi. : 230 V, ca/cc, maxi. 3 A.
n Signal « réserve » : Contact fermé/ouvert env. 500 ms
