ECOLAB EcoAdd Betriebsanleitung Seite 174

Verschleiß-, Ersatzteile und Zubehör
Pumpenkopf 5 l/h
3
1
A

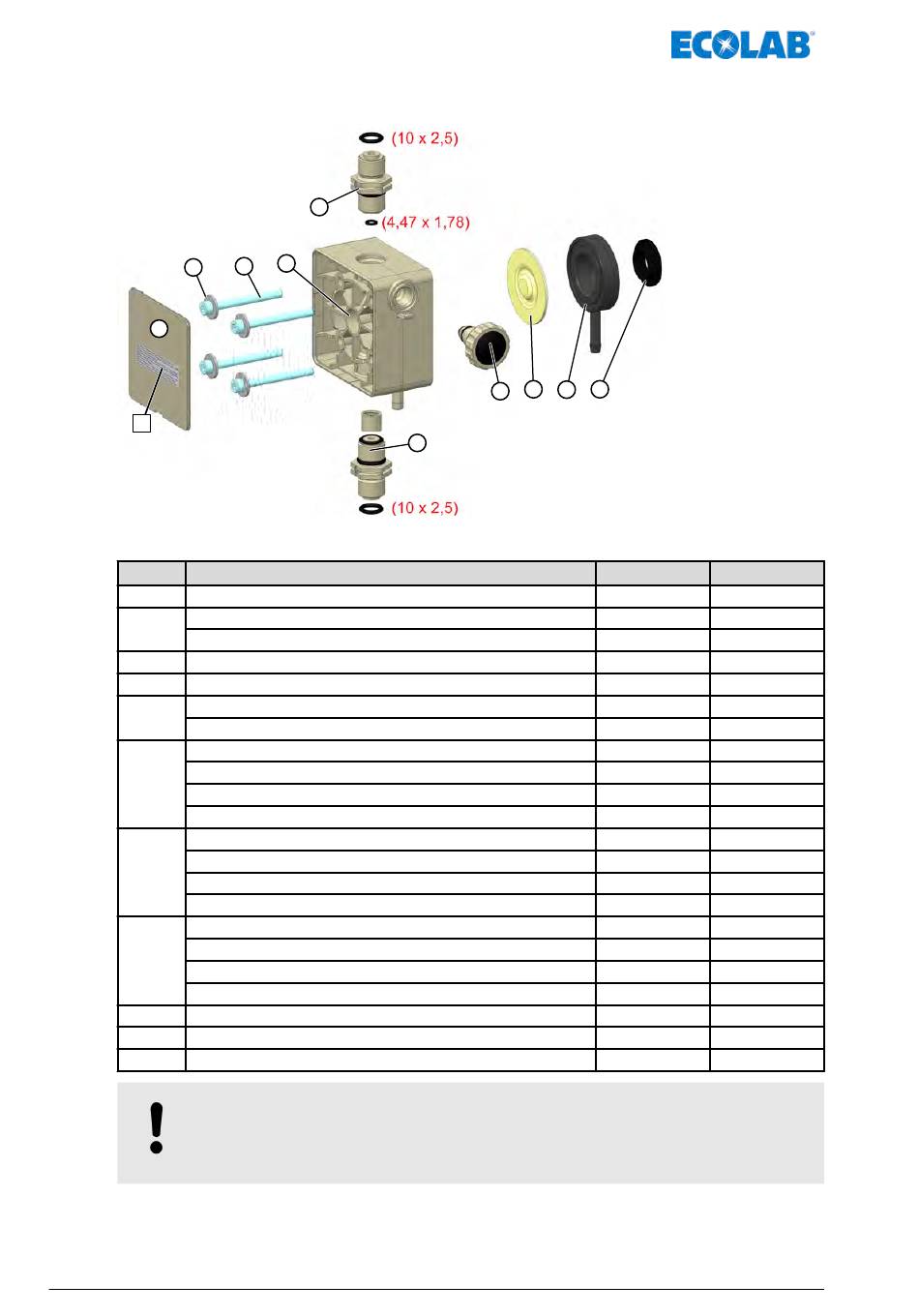

Abb. 98: Ersatzteilbaugruppe: Pumpenkopf 5 l/h
Pos. Bezeichnung
A Aufkleber Inbetriebnahme / Anzugsdrehmoment (4 Nm)
Abdeckplatte PP kieselgrau
1
Abdeckplatte PVDF natur
2 Innensechskantschraube, M 5 x 50, DIN 912, V2A
3 Scheibe, 5.3 x 15 1.6, DIN 9021, V2A
Pumpenkopf, 5 l/h, PP
4
Pumpenkopf, 5 l/h, PVDF
Saugventil-Patrone V3 , PFC
Saugventil-Patrone V3 , PEC
5
Saugventil-Patrone V3 , DFC
Saugventil-Patrone V3 , DEC
Saug-/Druckventil, PFC-000 G3/8-G3/8-99
Saug-/Druckventil, PEC-000 G3/8-G3/8-99
6
Saug-/Druckventil, DFC-000 G3/8-G3/8-99
Saug-/Druckventil, DEC-000 G3/8-G3/8-99
Entlüftungsschraube PP/EPDM
Entlüftungsschraube PP/FKM
7
Entlüftungsschraube PV/EPDM
Entlüftungsschraube PV/FKM
8 Membrane
9 Zwischenplatte
10 Schutzmembrane
HINWEIS!
Unbedingt die auf dem Pumpenkopf angegebenen Drehmomente beachten!
(siehe auch
MAN046939 Rev. 6-10.2021
5
4
2
5
Ä Anzugsdrehmoment der Saug-/Druckventile ).
7 8 9
6
174
Artikel Nr. EBS-Nr.
34800327 auf Anfrage
35200180 auf Anfrage
35200181 auf Anfrage
413031127 auf Anfrage
413501720 auf Anfrage
35200107 auf Anfrage
35200108 auf Anfrage
252014 auf Anfrage
252015 auf Anfrage
252016 auf Anfrage
252017 auf Anfrage
252010 auf Anfrage
252011 auf Anfrage
252012 auf Anfrage
252013 auf Anfrage
252034 auf Anfrage
252035 auf Anfrage
252036 auf Anfrage
252037 auf Anfrage
35200109 auf Anfrage
35200110 auf Anfrage
35200137 auf Anfrage
