Descripción de EcoAdd
6 Descripción de EcoAdd
3
11
12
10
9
A

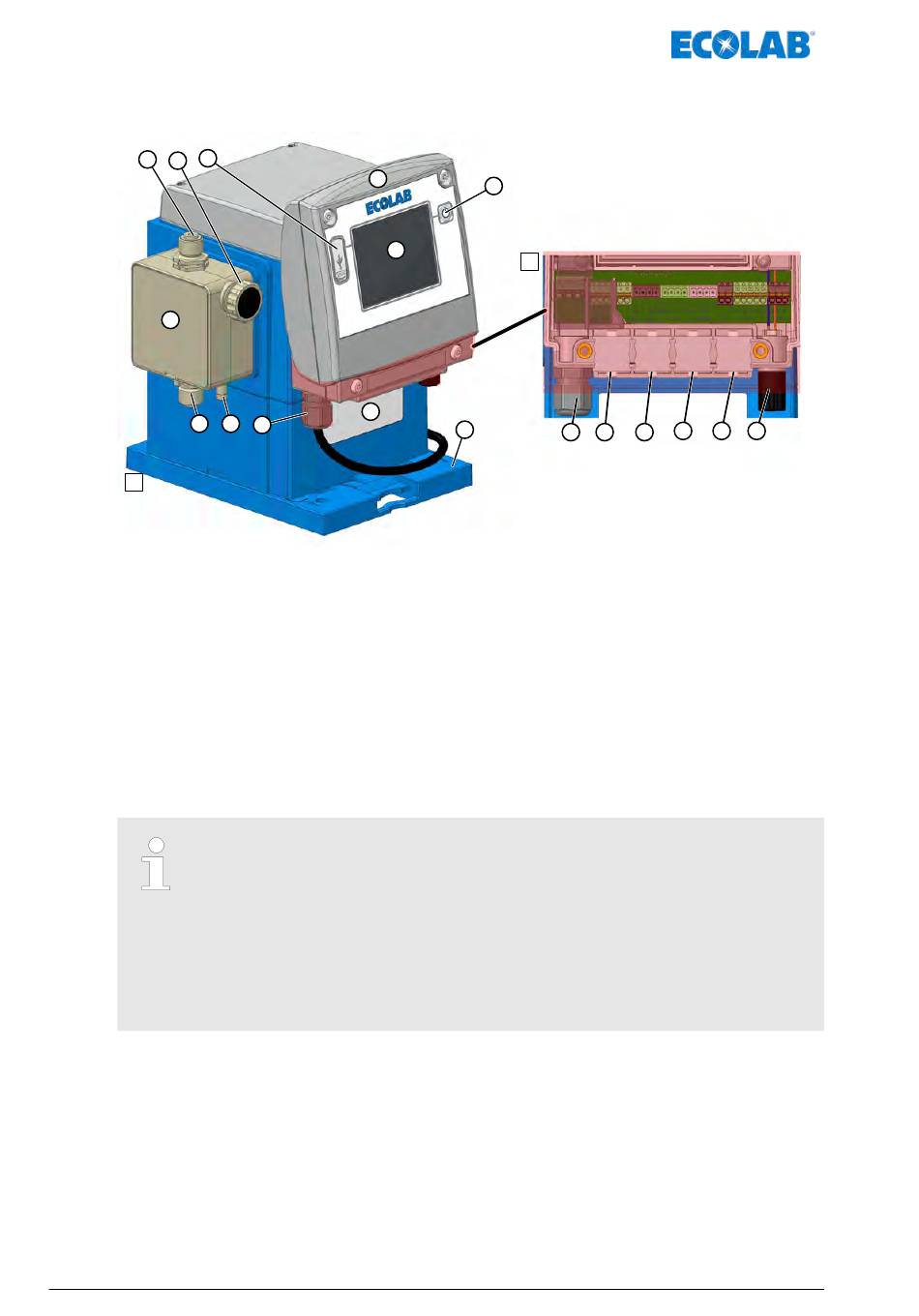

Fig. 6: Montaje «EcoAdd»
A Montaje de EcoAdd
1 Dispositivo de mando giratorio
2 Botón de encendido y apagado
3 Conector hembra USB
4 Pantalla de entrada de datos (pantalla táctil)
5 Placa de características
6 Placa de montaje
7 Pasacables para cable de red / conexión a la red
eléctrica
8 Conexión de purga
9 Conexión de succión / válvula de aspiración
La conexión se describe en
en la página 52 .
Diámetros exteriores de cable admisibles para la conexión de las entradas/
salidas:
AD Ø = 5,1-5,7 mm (pos. 2-5).
Cables admisibles: LIYY 4x 0,5; LIYY 5 x 0,34; LYCY 2 x 0,34; Ölflex 4 x 0,5
Únicamente en caso de utilización de los cables citados se aplica la clase
de protección IP65.
Placa de características (identificación de la bomba)
La bomba está equipada con una placa de características ( Fig. 6 , pos. 5), que facilita los
datos específicos de la bomba para su identificación.
La placa de características se encuentra en la parte delantera de la bomba, debajo
de la pantalla y se explica detalladamente en
características» en la página 198 .
MAN046939 Rev. 6-10.2021
1
4
5
8
7
2
B
6
13
10 Cabezal de la bomba
11 Conexión de presión / válvula de descarga
12 Tornillo de purga de aire
B Pasacables y conexiones
(detrás de la tapa de la pantalla)
13 Pasacables para cable de red / conexión a la red
eléctrica
14-17 Pasacables a los bornes de conexión
18 Conexión enchufable para control de nivel (conexión
de la lanza de succión)
Ä Capítulo 7.2.2 «Instalación eléctrica»
Ä «Identificación del equipo / placa de
