Beschrijving van het EcoAdd
6 Beschrijving van het EcoAdd
3
11
12
10
9
A

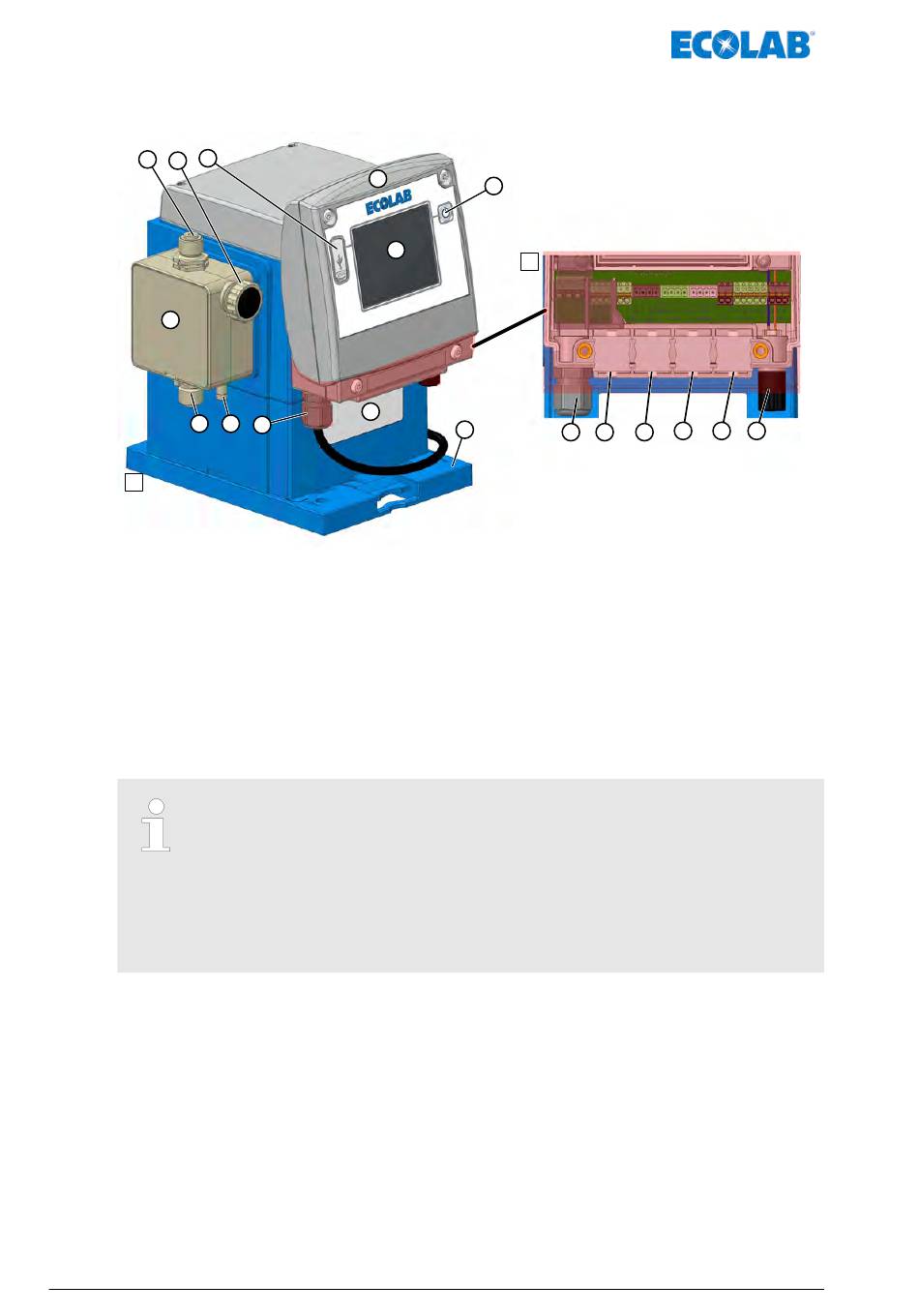

Afb. 6: Opbouw „EcoAdd"
A Opbouw van het EcoAdd
1 draaibare bedieningsdeel
2 Toets Aan, Uit
3 USB-bus
4 Invoerdisplay (touchscreen)
5 Typeplaatje
6 Montageplaat
7 Kabeldoorvoer voor netwerkkabel / netaansluiting
8 Ontluchtingsaansluiting
De aansluiting staat in
op pagina 50 beschreven.
Toegestane kabel-buitendiameter voor aansluiting van de IN/uitgangen:
AD Ø = 5,1-5,7 mm (pos. 2-5).
Toegestane kabels: LIYY 4x 0,5; LIYY 5 x 0,34; LYCY 2 x 0,34; Ölflex 4 x 0,5
Enkel bij gebruik van de benoemde kabels, geldt de veiligheidsklasse
IP65.
typeplaatje (identificatie van de pomp)
De pomp is met een typeplaatje ( Afb. 6 , pos. 5) uitgerust, dat de pompspecifieke
gegevens voor de identificatie ter beschikking stelt.
Het typeplaatje bevindt zich op de voorzijde van de pomp, onder het display en wordt in
Ä „Toestelaanduiding / Typeplaatje" op pagina 191 toegelicht.
MAN046939 Rev. 6-10.2021
1
4
5
8
7
Ä Hoofdstuk 7.2.2 „Elektrische installatie"
2
B
6
13 14
9 Zuigaansluiting / zuigklep
10 Pompkop
11 Drukaansluiting / drukklep
12 Ontluchtingsschroef
B Kabelinvoer en -aansluiting (achter de displaykap)
13 Kabeldoorvoer voor netwerkkabel / netaansluiting
14-17 Kabeldoorvoeren naar de aansluitklemmen
18 Steekaansluiting voor niveaucontrole
(zuiglansaansluiting)
36
16 17 18
