Montage et raccordement
7.1 Montage
Variantes de montage

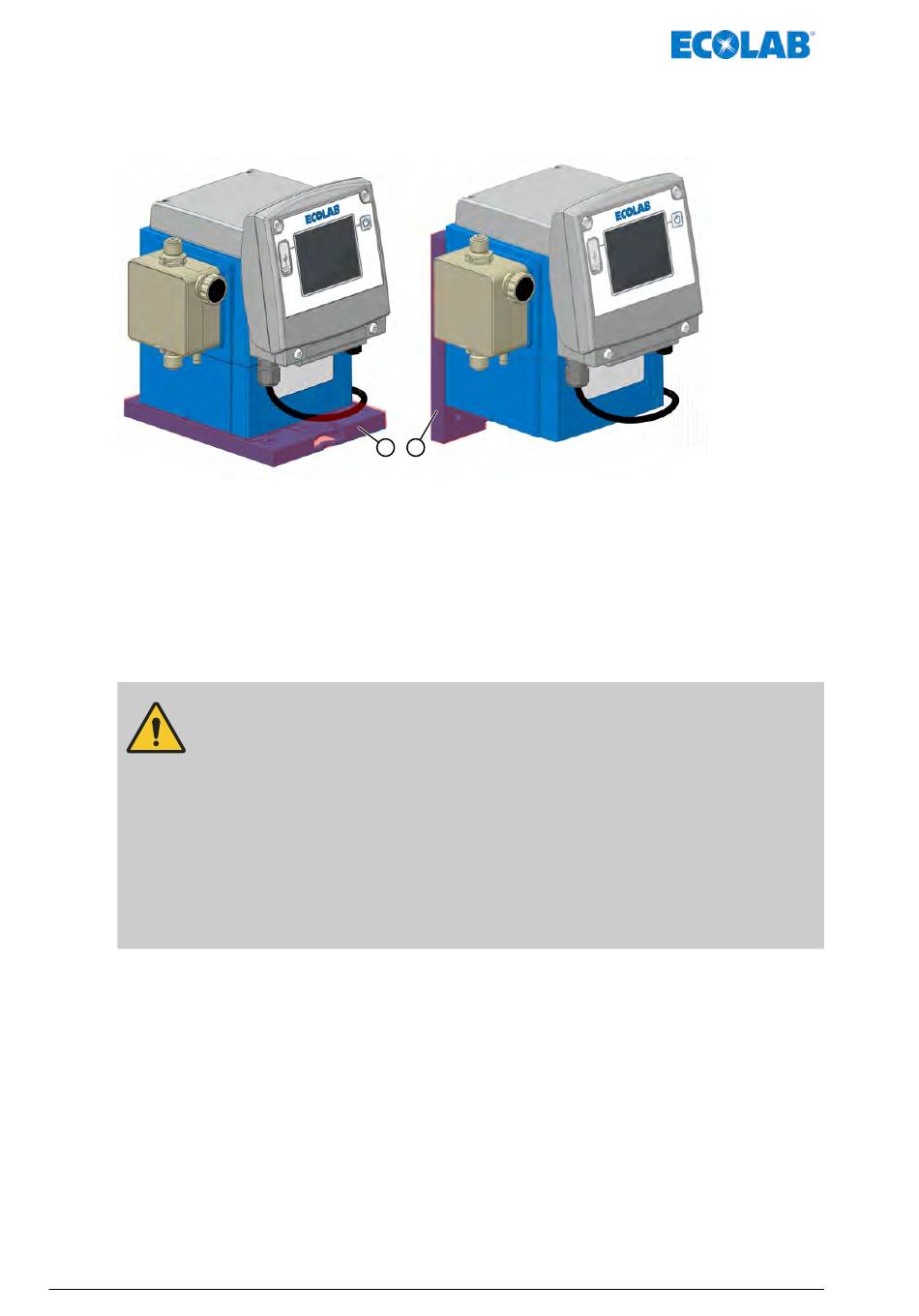

Fig. 8 : Montage sur pied (repère 1) et montage mural (repère 2)
La pompe peut être montée aussi bien debout (par exemple sur une console ou sur le
réservoir de dosage, repère 1) que suspendue sur un mur (repère 2) à l'aide de la plaque
de montage.
En outre, il est possible de tourner l'unité de commande de la pompe. Cette combinaison
permet de nombreuses variantes d'installation. Les dimensions de la pompe et de la
plaque de montage sont indiquées au paragraphe
techniques » à la page 199 .
ATTENTION !
La plaque de montage doit être solidement fixée au support inférieur ou arrière
et la pompe doit être encliquetée de manière sûre dans la plaque de montage.
Les éléments de support (voir
Ä
ne s'adaptent que dans un sens dans l'évidement de la plaque de montage.
Il convient impérativement de s'assurer que la stabilité de la pompe est
garantie et que la pompe en elle-même n'est pas chargée d'un poids
supplémentaire ni soumise à des efforts ! Il est interdit de monter ou
de poser des composants supplémentaires et de s'appuyer ou de se
suspendre sur des pompes déjà montées.
