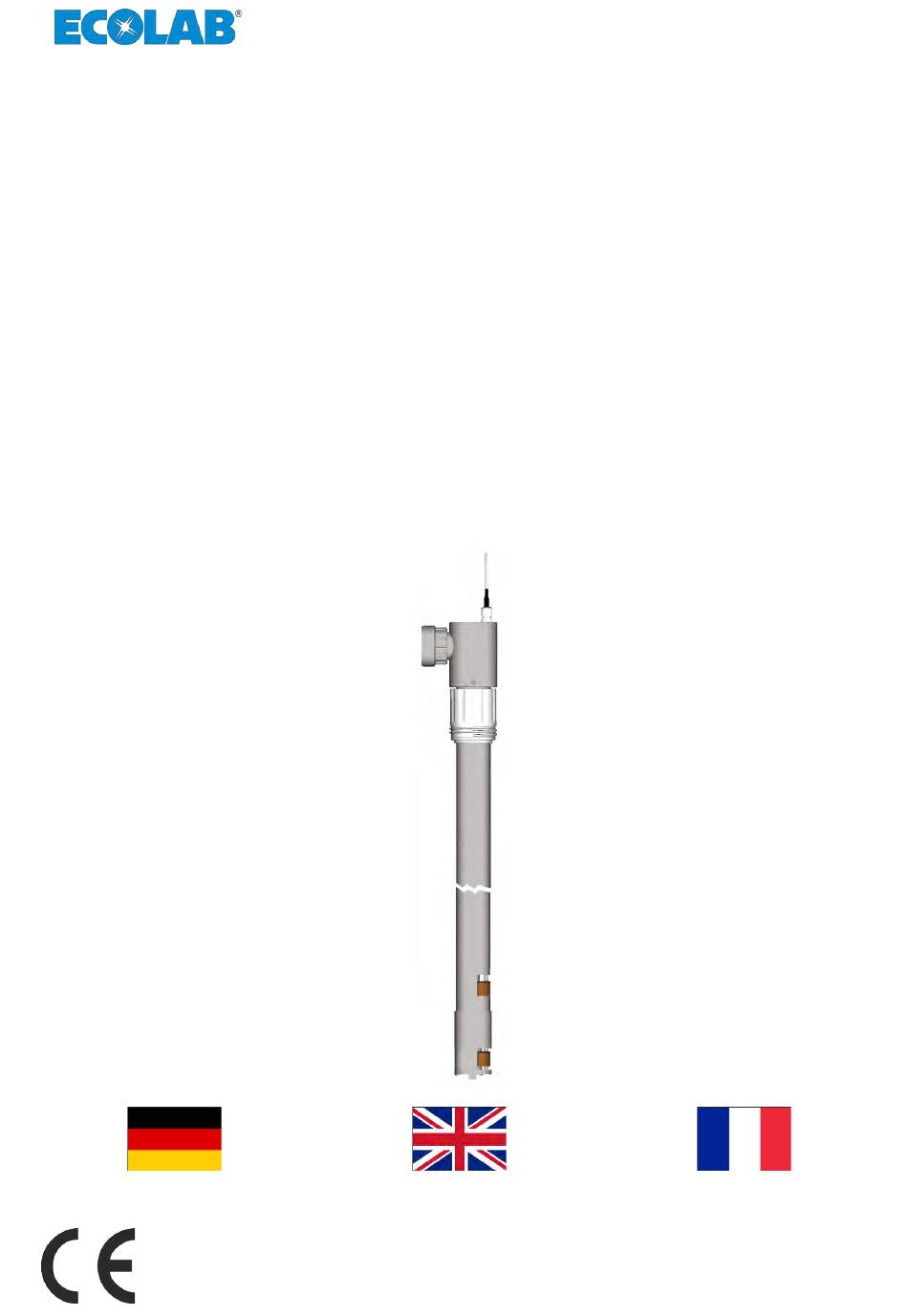

Betriebsanleitung
Operating Instructions
Manuel d'utilisation

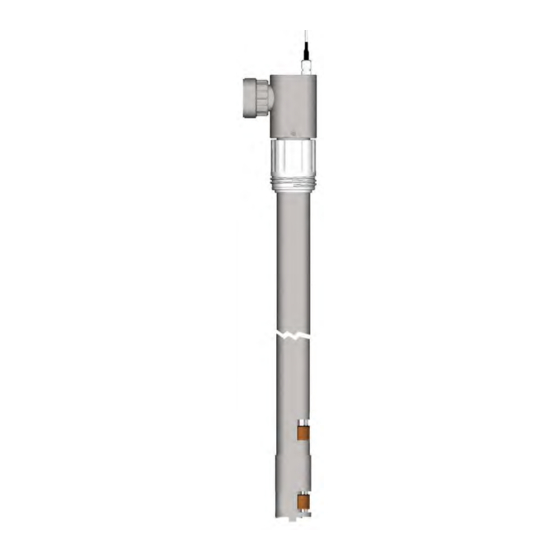

Sauglanzen EMP IV DN 25 mit Anschlussset
Suction lances EMP IV DN 25 with connection set
Lances d'aspiration EMP IV DN 25 avec jeu de
raccords
Sauglanzen 286011 und 286012
Suction lances 286011 and 286012
Lances d'aspiration 286011 et 286012
DEUTSCH
ENGLISH
FRANÇAIS
EMP IV DN 25 mit Anschlussset
MAN050418 Rev. 1-10.2021
12.10.2021
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für ECOLAB EMP IV
Inhaltszusammenfassung für ECOLAB EMP IV
- Seite 1 Betriebsanleitung Operating Instructions Manuel d’utilisation Sauglanzen EMP IV DN 25 mit Anschlussset Suction lances EMP IV DN 25 with connection set Lances d’aspiration EMP IV DN 25 avec jeu de raccords Sauglanzen 286011 und 286012 Suction lances 286011 and 286012 Lances d’aspiration 286011 et 286012...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ......................3 1.1 Hinweise zur Betriebsanleitung ................ 3 1.1.1 Immer die aktuellsten Anleitungen abrufen ........... 4 1.2 Artikelnummern / EBS-Artikelnummern ............5 1.3 Darstellungsweise in der Anleitung ..............5 1.4 Transport ......................7 1.5 Verpackung ....................... 8 1.6 Lagerung ......................9 1.7 Gerätekennzeichnung - Typenschild .............. -
Seite 3: Allgemeines
Diese Betriebsanleitung enthält alle Anweisungen zur Installation, Inbetriebnahme, Wartung und Reparatur. Aktuellste Betriebsanleitung Die jeweils aktuellste und komplette Betriebsanleitung wird im Internet zur Verfügung gestellt: https://www.ecolab-engineering.de/fileadmin/download/bedienungsanleitungen/ dosiertechnik/Zubeh-r/MAN050418_Sauglanze_EMP_IV_m_Anschl.pdf Wenn Sie die Betriebsanleitung mit einem Tablet oder Smartphone downloaden möchten, können Sie den aufgeführten QR-Code nutzen. MAN050418 Rev. 1-10.2021... -
Seite 4: Immer Die Aktuellsten Anleitungen Abrufen
Immer die aktuellsten Anleitungen abrufen Sollte eine Betriebsanleitung oder ein Softwarehandbuch (im folgenden „Anleitung“ genannt) durch den Hersteller geändert werden, wird dieses umgehend „online“ gestellt. Somit kommt die Ecolab Engineering GmbH den Anforderungen des Produkthaftungsgesetzes im Punkt: „Produktbeobachtungspflicht“ nach. Alle Anleitungen werden im PDF-Format zur Verfügung gestellt. -
Seite 5: Artikelnummern / Ebs-Artikelnummern
Rufen sie den "Google Play Store" mit Ihrem Smartphone /Tablet auf. Geben Sie den Namen „Ecolab DocuAPP“ im Suchfeld ein. Wählen Sie anhand des Suchbegriffes Ecolab DocuAPP in Verbindung mit diesem Symbol die „Ecolab DocuApp“ aus. Betätigen Sie den Button [installieren]. - Seite 6 Allgemeines VORSICHT! Weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann. HINWEIS! Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann. Tipps und Empfehlungen Dieses Symbol hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor.
-
Seite 7: Transport
Allgemeines Transport Die Abmessungen der Verpackung und das Verpackungsgewicht entnehmen Sie bitte dem Kapitel "Technische Daten". Unsachgemäßer Transport HINWEIS! Sachschäden durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Transportstücke fallen oder umstürzen. Dadurch können Sachschäden in erheblicher Höhe entstehen. – Beim Abladen der Transportstücke bei Anlieferung sowie bei innerbetrieblichem Transport vorsichtig vorgehen und die Symbole und Hinweise auf der Verpackung beachten. -
Seite 8: Verpackung
Allgemeines Verpackung Die einzelnen Packstücke sind entsprechend den zu erwartenden Transportbedingungen verpackt. Für die Verpackung wurden ausschließlich umweltfreundliche Materialien verwendet. Die Verpackung soll die einzelnen Bauteile bis zur Montage vor Transportschäden, Korrosion und anderen Beschädigungen schützen. Daher die Verpackung nicht zerstören und erst kurz vor der Montage entfernen. UMWELT! Gefahr für die Umwelt durch falsche Entsorgung! Verpackungsmaterialien sind wertvolle Rohstoffe und können in vielen Fällen... -
Seite 9: Lagerung
Allgemeines Lagerung Unter Umständen befinden sich auf den Packstücken Hinweise zur Lagerung, die über die hier genannten Anforderungen hinausgehen. Diese sind entsprechend einzuhalten. Nicht im Freien aufbewahren. Trocken und staubfrei lagern. Keinen aggressiven Medien aussetzen. Vor Sonneneinstrahlung schützen. Mechanische Erschütterungen vermeiden. Lagertemperatur: +5 bis max. -
Seite 10: Kontakt
Allgemeines Kontakt 1.9.1 Hersteller Ecolab Engineering GmbH Raiffeisenstraße 7 D-83313 Siegsdorf Telefon (+49) 86 62 / 61 234 Telefax (+49) 86 62 / 61 166 engineering-mailbox@ecolab.com http://www.ecolab-engineering.com 1.9.2 Technischer Kundendienst Ecolab Engineering GmbH Raiffeisenstraße 7 Halten Sie bei der Kontaktaufnahme D-83313 Siegsdorf den Typencode ihres Gerätes... -
Seite 11: Sicherheit
Sicherheit Sicherheit Allgemeine Sicherheitshinweise GEFAHR! Gefahr von Unfällen mit Dosierchemie! Wenn die Anschlüsse der Saugleitung und der Rücklaufleitung vertauscht werden, kann es zu einem Unfall mit Dosierchemie durch Überdruck im Dosiersystem kommen: – Saugleitung am oberen Anschluss anschließen (Pfeil nach Außen). –... -
Seite 12: Vernünftigerweise Vorhersehbare Fehlanwendungen
Sicherheit Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung aller vom Hersteller vorgeschriebenen Bedienungs- und Betriebsanweisungen sowie aller Wartungs- und Instandhaltungsbedingungen. Vernünftigerweise vorhersehbare Fehlanwendungen Jegliche andere Verwendung als die oben beschriebene kann zu Gefahren und Beschädigungen führen und ist nicht bestimmungsgemäß. Darunter fällt insbesondere: Fördern von gasförmigen und festen Dosiermedien. -
Seite 13: Personalanforderungen
Sicherheit die Reinigung (Reinigungsmittel und Entsorgung) einhalten, sowie die aktuellen Umweltschutzauflagen beachten. Außerdem ist betreiberseitig: die persönliche Schutzausrüstung (PSA) zur Verfügung zu stellen. die Maßnahmen in Betriebsanweisungen zu fixieren und das Personal zu unterweisen; bei Bedienplätzen (ab 1 Meter über Boden): sicherer Zugang zu schaffen; die Beleuchtung der Arbeitsplätze ist betreiberseitig laut DIN EN 12464-1 (im Geltungsbereich der Bundesrepublik Deutschland) herzustellen. -
Seite 14: Persönliche Schutzausrüstung (Psa)
Sicherheit GEFAHR! Unbefugte Personen Unbefugte Personen, welche die hier beschriebenen Anforderungen nicht erfüllen, kennen die Gefahren im Arbeitsbereich nicht. Daher besteht für Unbefugte die Gefahr von Verletzungen. Umgang mit unbefugten Personen: – Arbeiten unterbrechen, solange sich Unbefugte im Gefahren- und Arbeitsbereich aufhalten. -
Seite 15: Allgemeine Gefahren Am Arbeitsplatz
Sicherheit Unbefugter Zutritt GEFAHR! Unbefugter Zutritt Der Betreiber hat sicherzustellen, dass das Betreten des Bedienbereiches durch unbefugte Personen verhindert wird. Allgemeine Gefahren am Arbeitsplatz Rutschgefahr GEFAHR! Rutschgefahren sind mit nebenstehendem Symbol gekennzeichnet. Verschüttete Chemikalien erzeugen bei Nässe Rutschgefahr. WARNUNG! Rutschgefahr durch austretende Flüssigkeit im Arbeits- und Bereitstellungsbereich! –... -
Seite 16: Installations-, Wartungs- Und Reparaturarbeiten
Sicherheit UMWELT! Ausgelaufenes, verschüttetes Dosiermedium kann die Umwelt schädigen. Ausgelaufenes, verschüttetes Dosiermedium nach Anweisungen des Sicherheitsdatenblattes fachgerecht aufnehmen und entsorgen. Unbedingt auf die Verwendung der vorgeschrieben PSA achten. Vorbeugende Maßnahme: Produktbehälter in eine Wanne stellen, um ausgetretene Flüssigkeiten umweltgerecht aufzufangen. 2.10 Installations-, Wartungs- und Reparaturarbeiten HINWEIS! -
Seite 17: Sicherheitsdatenblätter
Sicherheit am Arbeitsplatz treffen kann. Sollten Sie nicht sicher sein, ein aktuelles Sicherheitsdatenblatt vorliegen zu haben, wenden Sie sich bitte an Ihren Ecolab Fachberater. Er wird Ihnen gerne weiterhelfen, damit die Maßnahmen zum ständigen Schutz der Gesundheit am Arbeitsplatz gewährleistet sind. -
Seite 18: Lieferumfang
Lieferumfang Lieferumfang Sauglanze EMP IV inklusive O-Ring 40,87 x 3,53 mm – EPDM (schwarz) oder – FKM (schwarz mit rotem Punkt) PVC-Anschlusskabel 3,8m (ab Sauglanze) Fassverschraubung 2" ohne Schlauchanschluss 2 x PVC-Anschluss G2 für Schlauch 19/27 mm 1 x PVC-Anschluss G2 für Schlauch 30/38 mm... -
Seite 19: Aufbau
Aufbau Aufbau Leermelde-Eingangsstecker Sauganschluss Rücklaufanschluss Fassverschraubung Rücklaufaustritt Schwimmer Abb. 1: Aufbau Belegung des Leermelde-Eingangssteckers Meldeeingang "Niveauvorwarnung" (weiß) Meldeeingang "Leer" (braun) GND (grün) Abb. 2: Leermelde-Eingangsstecker Schaltfunktion der Leermeldung: "Leermeldung unterschritten" - Kontakt 3/4 offen (Füllstand = 33 ± 5 mm) "Niveauvorwarnung unterschritten"... -
Seite 20: Inbetriebnahme Und Betrieb
Inbetriebnahme und Betrieb Inbetriebnahme und Betrieb Inbetriebnahme Personal: Bediener Fachkraft Schutzausrüstung: Schutzbrille Chemikalienbeständige Schutzhandschuhe Sicherheitsschuhe HINWEIS! Vor Inbetriebnahme, die Beständigkeit der O-Ringe gegenüber der zu fördernden Chemikalie prüfen: – EPDM für alkalisch – FKM HF für sauer Leermelde-Eingangsstecker Sauganschluss Rücklaufanschluss Fassverschraubung Abb. -
Seite 21: Behälterwechsel
Inbetriebnahme und Betrieb HINWEIS! Die Sauglanze ist ein schlagempfindliches Bauteil: – Sauglanze vorsichtig in die Behälteröffnung einführen oder herausziehen – Sauglanze immer mit einer Fassverschraubung am Chemikalienbehälter befestigen Sauglanze vorsichtig in die Behälteröffnung einführen und mit der Fassverschraubung befestigen. Behälterwechsel Personal: Bediener Fachkraft... -
Seite 22: Technische Daten
Technische Daten Technische Daten Abmessungen Abb. 4: Abmessungen Sauglanze 286011 286012 1265 1200 S 2“ 33 ± 5 130 ± 5 MAN050418 Rev. 1-10.2021... -
Seite 23: Allgemeine Daten
Technische Daten Allgemeine Daten 286011 286012 Schlüssel Nr. VCVCFPEPKE000 VCVCFPEPKE000 G2-25-2SS-0600-G258 G2-25-2SS-1200-G258 geeignet für Dosierpumpen bis zu einer max. Leistung von [l/h]: Anschlussdichtung FKM HF oder EPDM FKM HF oder EPDM Rücklaufanschluss 2” Fassadapter Elektrische Daten 42 V, 0,5 A, 10 W / 12 VA Elektrische Daten des Reedschalters: Sauglanzenschlüssel Der Sauglanzenschlüssel besteht aus drei Gruppen:... - Seite 24 Technische Daten Sauglanzenschlüssel Gruppe II "Technische Daten" [000|G2|25|2SS|1200] Pos. 7: „Druck Ventilfeder“ keine Federbelastung Pos. 8: „Anschlussgewinde Sauganschluss“ G2'' Pos. 9: „Nennweite Saugrohr“ 25 mm (d Pos. 10: „Niveaukontakte“ 2 Schließer, Kabel mit Stecker Pos. 11: „Länge Sauglanze“ 600 mm 1200 1200 mm Sauglanzenschlüssel Gruppe III...
-
Seite 25: Wartung
Wartung Wartung HINWEIS! Sachschäden durch Verwendung von falschem Werkzeug! Durch Verwendung von falschem Werkzeug können Sachschäden entstehen. Nur bestimmungsgemäßes Werkzeug verwenden. GEFAHR! Durch unfachmännisch durchgeführte Installations-, Wartungs- oder Reparaturarbeiten können Schäden und Verletzungen auftreten. Alle Installations-, Wartungs- und Reparaturarbeiten dürfen nur von autorisiertem und geschultem Fachpersonal nach den geltenden örtlichen Vorschriften ausgeführt werden. -
Seite 26: Ersatzteile Und Zubehör
Ersatzteile und Zubehör Ersatzteile und Zubehör Abb. 5: Ersatzteile Art. Nr. Bezeichnung 286010 Reedkontaktschalter für 286011 250059 Reedkontaktschalter für 286012 250051 Schwimmer, S50, PVC 418463115 Leermelde-Eingangsstecker Anschluss-Set bestehend aus: 2x O-Ring, FPM (FKM HF), 40,6 x 5,3 mm 2x O-Ring, EPDM, 40,6 x 5,3 mm 286009 2x Überwurfmutter, G2, PVC 2x Anschluss G2, PVC für Schlauch 19/27 mm... -
Seite 27: Außerbetriebnahme, Demontage, Umweltschutz
Außerbetriebnahme, Demontage, Umweltschutz Außerbetriebnahme, Demontage, Umweltschutz Personal: Fachkraft Schutzausrüstung: Chemikalienbeständige Schutzhandschuhe Schutzbrille Sicherheitsschuhe GEFAHR! Verletzungsgefahr durch außer Acht lassen der vorgeschriebenen Schutzausrüstung (PSA)! Beachten Sie bei allen Demontagearbeiten die Verwendung der laut Produktdatenblatt vorgeschriebenen PSA. Außer Betrieb setzen Zum Außer Betrieb setzen wie folgt vorgehen: Vor allen nachfolgenden Arbeiten, die elektrische Versorgung ausschalten und gegen Wiedereinschalten sichern. -
Seite 28: Entsorgung Und Umweltschutz
Außerbetriebnahme, Demontage, Umweltschutz Entsorgung und Umweltschutz Alle Bauteile sind entsprechend den gültigen örtlichen Umweltvorschriften zu entsorgen. Entsorgen Sie je nach Beschaffenheit, existierenden Vorschriften und unter Beachtung aktueller Bestimmungen und Auflagen. Zerlegte Bestandteile der Wiederverwertung zuführen: Metalle verschrotten. Elektroschrott, Elektronikkomponenten zum Recycling geben. Kunststoffelemente zum Recycling geben. -
Seite 29: Ce-Erklärung / Konformitätserklärung
CE-Erklärung / Konformitätserklärung CE-Erklärung / Konformitätserklärung MAN050418 Rev. 1-10.2021... -
Seite 30: Index
Index Index Gewährleistung Garantie ......9 Android App Download ......4 , 5 Auflistungen Handlungsanweisungen Darstellungsweise . - Seite 31 Index Darstellungsweise in der Anleitung ..5 Personalanforderung ....13 Hilfspersonal ohne besondere Tipps und Empfehlungen Qualifikation ......13 Darstellungsweise .
- Seite 32 Table of contents General ........................3 1.1 Intended Use ....................3 1.2 Notes on the operating instructions ..............3 1.2.1 Call up operating instructions with smartphone ..........4 1.3 Article numbers / EBS-Article numbers ............5 1.4 Symbols, highlights and enumerations ............. 5 1.5 Transport ......................
-
Seite 33: General
General General This manual contains instructions on the start-up and adjustment of suction lances. Assembly, connection, adjustment, maintenance and repairs are carried out only by authorized, qualified personnel. Intended Use The suction lance may only be used after correct installation and in accordance with the technical data and specifications given in the operating instructions. -
Seite 34: Call Up Operating Instructions With Smartphone
Call the "Google Play Store" with your smartphone/tablet. Enter the name „Ecolab DocuAPP“ in the search field. Select by the search term Ecolab DocuAPP in conjunction with this symbol the ‘Ecolab DocuApp’ . Press the button [install]. ð The ‘Ecolab DocuApp’... -
Seite 35: Article Numbers / Ebs-Article Numbers
Go to the search function. Enter the name „Ecolab DocuAPP“ in the search field. Select by the search term Ecolab DocuAPP in conjunction with this symbol the ‘Ecolab DocuApp’ . Press the button [install]. ð The ‘Ecolab DocuApp’... - Seite 36 General ENVIRONMENT! This combination of symbol and signal word indicates possible dangers to the environment. Safety instructions in the operating instructions Safety instructions can refer to specific, individual operating instructions. Such safety instructions are embedded in the operating instructions, so they do not interrupt the reading flow when executing the action.
-
Seite 37: Transport
General Transport Please refer to the “Technical data” section for the packaging dimensions and packaging weight. Improper transport NOTICE! Material damage due to improper transportation! Transport units can fall or tip over if improperly transported. This can cause a high degree of damage. –... -
Seite 38: Packaging
General Packaging The individual packages are packaged to reflect the expected transport conditions. Only environmentally-friendly materials were used for the packaging. The packaging is designed to protect the individual components up to assembly against shipping damage, corrosion and other damage. Therefore, do not destroy the packaging and only remove it just before assembly. -
Seite 39: Storage
General Storage Under certain circumstances, instructions for storage, which go beyond the requirements listed here, can be found on the package. These must be complied with accordingly. Do not store outdoors. Store in a dry and dust-free place. Do not expose to aggressive media. Protect from sunlight. -
Seite 40: Contact
General 1.10 Contact 1.10.1 Manufacturer's service and contact address Ecolab Engineering GmbH Raiffeisenstraße 7 D-83313 Siegsdorf, Germany Telephone (+49) 86 62 / 61 0 Fax (+49) 86 62 / 61 166 Email: engineering-mailbox@ecolab.com http://www.ecolab-engineering.com 1.10.2 Technical support contact ECOLAB Engineering GmbH If you contact technical support, make Raiffeisenstraße 7... -
Seite 41: Safety
Safety Safety General safety advice DANGER! Danger of accidents with dosing chemicals! If the connections of the suction line and the return line are interchanged, an accident with dosing chemical may occur due to overpressure in the dosing system: – Connect the suction line to the upper connection (arrow pointing outwards). –... -
Seite 42: Reasonable Foreseeable Incorrect Use
Safety Reasonable foreseeable incorrect use Any use other than that described above may lead to hazards and damage and is not in accordance with the intended use. This includes in particular: Conveying of gaseous and solid dosing media. Conveying flammable or radioactive media. Carrying out modifications to the suction lance. -
Seite 43: Personnel Requirements
Safety The lighting of the workstations must be provided by the operator in accordance with DIN EN 12464-1 (within the scope of the Federal Republic of Germany). Observe the regulations applicable to you! to ensure that local regulations are complied with during installation and commissioning, if these procedures are conducted by the owner. -
Seite 44: Personal Protection Equipment (Ppe)
Safety DANGER! Unauthorised personnel Unauthorised persons who do not meet the requirements described here are not familiar with the risks in the operating area. Therefore unauthorised persons are at risk of injury. Working with unauthorised persons: – All work must be suspended for as long as unauthorised persons are present in hazardous or working areas. -
Seite 45: General Workplace Dangers
Safety Unauthorised access DANGER! Unauthorised access The owner must ensure that unauthorised personnel are prevented from accessing the operating area. General workplace dangers Risk of slipping DANGER! Slipping hazards are marked by the symbol opposite. Spilled chemicals create a risk of slipping when wet. WARNING! Risk of slipping due to fluid in the operation and provisioning area! –... -
Seite 46: Installation, Maintenance And Repair Work
Safety ENVIRONMENT! Leaked, spilled dosing media can harm the environment. Leaked, spilled dosing media must be cleaned and disposed of correctly, according to the instructions on the product data sheet. It is essential to ensure that the required personal protective equipment is used. Preventive action: Place product containers in a tank to collect leaking fluids without harming the environment. - Seite 47 If you are not sure whether you have an up-to-date safety data sheet, please contact your Ecolab technical advisor. He or she will be happy to help you to ensure that the measures for the constant protection of health at the workplace are in place.
-
Seite 48: Delivery
Delivery Delivery Suction lance EMP IV inclusive O-ring 40.87 x 3.53 mm – EPDM (black) – FKM (black with red dot) PVC connection cable 3.8m (from suction lance) Barrel screw connection 2" without hose connection 2 x PVC connection G2 for hose 19/27 mm... -
Seite 49: Structure
Structure Structure Empty signal input plug Suction connection Return connection Barrel screw connection Return outlet Float Fig. 1: Setup Assignment of the empty signal input connector "Level prewarning" signal input (white) "Empty" signal input (brown) GND (green) Fig. 2: Empty signal input plug Switching function of the empty signal: "Empty signal undershot"... -
Seite 50: Commissioning And Operation
Commissioning and operation Commissioning and operation Start-up Personnel: Operator Specialist Protective equipment: Protective eyewear Chemical-resistant protective gloves Safety shoes NOTICE! Before commissioning, check the resistance of the O-rings to the chemical to be pumped: – EPDM for alkaline – FKM HF for sour Empty signal input plug Suction connection Return connection... -
Seite 51: Container Change
Commissioning and operation NOTICE! The suction lance is a component that is sensitive to impact: – Carefully insert the suction lance into the container opening or pull it out – Always attach the suction lance to the chemical container with a barrel screw connection Carefully insert the suction lance into the container opening and secure it with the barrel screw connection. -
Seite 52: Technical Specifications
Technical specifications Technical specifications Dimensions: Fig. 4: Dimensions suction lance 286011 286012 1265 1200 S 2“ 33 ± 5 130 ± 5 MAN050418 Rev. 1-10.2021... -
Seite 53: General Data
Technical specifications General data 286011 286012 Key no. VCVCFPEPKE000 VCVCFPEPKE000 G2-25-2SS-0600-G258 G2-25-2SS-1200-G258 suitable for dosing pumps up to a max. capacity of [l/h]: Connection seal FKM HF or EPDM FKM HF or EPDM Return connection 2” Barrel adapter Electrical data 42 V, 0.5 A, 10 W / 12 VA Electrical data of the reed switch: Suction lance wrench... - Seite 54 Technical specifications Suction lance wrench group II "Technical data" [000|G2|25|2SS|1200] Item 7: ‘Pressure valve spring’ No spring load Item 8: ‘Connection thread Suction connection’ G2'' Item 9: ‘Nominal size suction pipe’ 25 mm (d Item 10: ‘Level contacts’ 2 NO contacts, cable with plug Item 11: ‘Length suction lance’...
-
Seite 55: Maintenance
Maintenance Maintenance NOTICE! Material damage by using incorrect tools! Material damage may arise by using incorrect tools. Only use the correct tools. DANGER! Damage and injuries may occur if installation, maintenance or repair work is carried out incorrectly. All installation, maintenance and repair work must only be performed by authorised and trained specialist personnel in accordance with the applicable local regulations. -
Seite 56: Spare Parts And Accessories
Spare parts and accessories Spare parts and accessories Fig. 5: Spare parts Art. No. Designation 286010 Reed contact switch for 286011 250059 Reed contact switch for 286012 250051 Float, S50, PVC 418463115 Empty signal input plug Connection set consisting of: 2x O-ring, FPM (FKM HF), 40.6 x 5.3 mm 2x O-ring, EPDM, 40.6 x 5.3 mm 286009... -
Seite 57: Decommissioning, Disassembly, Environmental Protection
Decommissioning, disassembly, environmental protection Decommissioning, disassembly, environmental protection Personnel: Specialist Protective equipment: Chemical-resistant protective gloves Protective eyewear Safety shoes DANGER! Risk of injury due to the disregard of the specified personal protective equipment (PPE)! For all disassembly work, please respect the use of the PSA which is specified on the product data sheet. -
Seite 58: Disposal And Environmental Protection
Decommissioning, disassembly, environmental protection Disposal and environmental protection All components are to be disposed of in accordance with prevailing local environmental regulations. Dispose of them accordingly, depending on the condition, existing regulations and with due regard for current provisions and criteria. Recycle the dismantled components: Scrap all metals. -
Seite 59: Ce-Declaration / Declaration Of Conformity
CE-Declaration / Declaration of conformity CE-Declaration / Declaration of conformity MAN050418 Rev. 1-10.2021... -
Seite 60: Index
Index Index Android App Main manual Download ......4 download ......4 Assembly Maintenance Please note: Use of incorrect tools... - Seite 61 Index Source of supply complete operating manual ... . 4 References Staff requisition ..... . . 13 Representation method .
- Seite 62 Table des matières Généralités ......................3 1.1 Utilisation prévue ....................3 1.2 Remarques sur le mode d'emploi ..............3 1.2.1 Ouvrir les modes d’emploi avec le smartphone ..........4 1.3 Numéros d'article / Numéros EBS ..............5 1.4 Symboles, surlignage et énumérations ............. 5 1.5 Transport ......................
-
Seite 63: Généralités
Généralités Généralités Ce manuel technique contient des instructions sur la mise en service et le réglage des lances d’aspiration. Montage, raccordement, ajustement, entretien et réparations sont uniquement effectués par un personnel autorisé et qualifié. Utilisation prévue La lance d'aspiration ne doit être utilisée qu'après un montage correct et conformément aux caractéristiques techniques et aux spécifications indiquées dans le mode d'emploi. -
Seite 64: Ouvrir Les Modes D'emploi Avec Le Smartphone
DocuApp, un manuel d'utilisation séparé (Art. n° 417102298) est disponible. 1.2.1.1 Installation de l'application « Ecolab DocuApp » pour Android Sur les smartphones Android , vous trouverez l’application « Ecolab DocuApp » dans le « Google Play Store » Ouvrez le « Google Play Store »... -
Seite 65: Numéros D'article / Numéros Ebs
Généralités 1.2.1.2 Installation de l'application « DocuApp » pour IOS (Apple) Sur les smartphones IOS , vous trouverez l’application « Ecolab DocuApp » dans le "« APP Store » Ouvrez le « APP Store » sur votre smartphone / tablette. - Seite 66 Généralités REMARQUE ! La combinaison de ce symbole et de ce terme de signalisation indique une situation de danger potentiel qui, si elle n'est pas évitée, peut entraîner des dégâts matériels. ENVIRONNEMENT ! La combinaison de ce symbole et de ce terme de signalisation indique des dangers potentiels pour l'environnement.
-
Seite 67: Transport
Généralités Transport Les dimensions de l'emballage et le poids figurent au chapitre « Caractéristiques techniques ». Transport non conforme REMARQUE ! Dommages dus à un transport non conforme Des colis peuvent tomber ou se renverser si le transport est non conforme. Ceci peut causer des dommages matériels d'un montant considérable. -
Seite 68: Emballage
Généralités Emballage Les différentes unités d’emballage doivent être emballées conformément aux conditions de transport prévues. Seuls des matériaux écologiques sont utilisés pour l’emballage. L'emballage doit protéger, jusqu'au montage, les différents éléments des dommages dus au transport, de la corrosion et d'autres détériorations. Ne pas détruire l’emballage et le retirer uniquement avant de procéder au montage. -
Seite 69: Stockage
Généralités Stockage Le cas échéant, des indications de stockage allant au-delà des exigences mentionnées ici figurent sur les colis. Celles-ci sont à respecter en conséquence. Ne pas entreposer à l'air libre. Stocker à l'abri de l'humidité et de la poussière. Ne pas exposer à... -
Seite 70: Fabricant
Fabricant Ecolab Engineering GmbH Raiffeisenstraße 7 D-83313 Siegsdorf Tél. (+49) 86 62 / 61 0 Fax (+49) 86 62 / 61 166 Adresse électronique : engineering-mailbox@ecolab.com http://www.ecolab-engineering.com 1.12 Coordonnées du service client Ecolab Engineering GmbH Raiffeisenstraße 7 Lorsque vous nous contactez, pensez 83313 Siegsdorf, Allemagne à... -
Seite 71: Sécurité
Sécurité Sécurité Informations générales de sécurité DANGER ! Risque d’accident avec le produit chimique dosé ! L’interversion des raccords de la conduite d’aspiration et de la conduite de retour peut provoquer un accident avec les produits chimiques dosés en raison d’une surpression dans le système de dosage : –... -
Seite 72: Applications Incorrectes Raisonnablement Prévisibles
Sécurité L’utilisation conforme signifie également le respect de toutes les instructions de manipulation et d’exploitation ainsi que de toutes les conditions de maintenance et de réparation prescrites par le fabricant. Applications incorrectes raisonnablement prévisibles Toute utilisation autre que celle décrite ci-dessus peut entraîner des dangers et des dommages et sera considérée non conforme. -
Seite 73: Besoins En Personnel
Sécurité la mise au rebut des produits (loi sur les déchets) ; la mise au rebut des matériaux (mise hors service, loi sur les déchets) ; le nettoyage (produits nettoyants et élimination) ; ainsi que les règlements actuels sur la protection de l'environnement. Il appartient également à... -
Seite 74: Équipement De Protection Individuelle (Epi)
Sécurité DANGER ! Personnel auxiliaire sans qualifications particulières Le personnel auxiliaire sans qualifications ou formation particulières ne satisfaisant pas aux exigences décrites n'a aucune connaissance des dangers présents dans l'espace de travail. Risque de blessures pour le personnel auxiliaire. Le personnel auxiliaire sans connaissances spécialisées doit être familiarisé avec la manipulation des équipements de protection individuelle (EPI) lors des activités à... -
Seite 75: Indications Générales Sur Les Dangers
Sécurité Indications générales sur les dangers Risque d'incendie DANGER ! Risque d'incendie En cas de risque d'incendie, il est impératif d'utiliser l'agent d'extinction prévu et de prendre des mesures de sécurité appropriées pour combattre le feu. À cet égard, observer également sans faute la fiche de données de sécurité des produits chimiques utilisés pour la lutte contre le feu ! Accès non autorisé... -
Seite 76: Travaux D'installation, De Maintenance Et De Réparation
Sécurité Dangers d'ordre chimique (produit à doser/principe actif) DANGER ! Les produits chimiques appliqués (produit à doser) peuvent entraîner des lésions de la peau et des yeux. – Avant toute utilisation du produit à doser, lire attentivement la fiche de données de sécurité... -
Seite 77: Fiches De Données De Sécurité
La fiche technique de sécurité est destinée principalement à l'utilisateur afin qu'il puisse prendre les mesures appropriées pour la protection de la santé et la sécurité sur le lieu de travail. Ecolab est consciente de l'importance de la fiche technique de sécurité et de la responsabilité qui en découle. - Seite 78 Sécurité Les fiches de données de sécurité doivent idéalement être affichées sur l’appareil ou à proximité des récipients afin que les mesures appropriées puissent être prises rapidement en cas d’accident. Les opérateurs de l’appareil doivent être instruits et formés à ce propos. DANGER ! Les fiches de données de sécurité...
-
Seite 79: Livraison
Livraison Livraison Lance d’aspiration EMP IV comprenant Joint torique 40,87 x 3,53 mm – EPDM (noir) – FKM (noir avec point rouge) Câble de raccordement en PVC 3,8 m (à partir de la lance d’aspiration) Raccord fileté pour fût 2" sans raccord de flexible... -
Seite 80: Structure
Structure Structure Connecteur d’entrée de signal « réservoir vide » Raccord d’aspiration Raccord de retour Raccord fileté pour fût Sortie de retour Flotteur Fig. 1 : Construction Affectation du connecteur d’entrée de signal « réservoir vide » Entrée de signal « préalarme de niveau » (blanc) Entrée de signal «... -
Seite 81: Mise En Service Et Exploitation
Mise en service et exploitation Mise en service et exploitation Mise en service Personnel : Opérateur Personne qualifiée Équipement de protection : Lunettes de protection Gants de protection résistant aux produits chimiques Chaussures de sécurité REMARQUE ! Avant la mise en service, vérifier la résistance des joints toriques au produit chimique à... -
Seite 82: Changement De Réservoir
Mise en service et exploitation REMARQUE ! La lance d’aspiration est un composant sensible aux chocs : – Insérer et retirer la lance d’aspiration avec précaution dans l’ouverture du réservoir. – Toujours fixer la lance d’aspiration au réservoir de produit chimique avec un raccord fileté... -
Seite 83: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques Dimensions Fig. 4 : Dimensions de la lance d’aspiration Réf. 286011 286012 1265 1200 S 2” 33 ± 5 130 ± 5 MAN050418 Rév. 1-10.2021... -
Seite 84: Caractéristiques Générales
Caractéristiques techniques Caractéristiques générales Réf. 286011 286012 Clé n° VCVCFPEPKE000 VCVCFPEPKE000 G2-25-2SS-0600-G258 G2-25-2SS-1200-G258 adapté aux pompes doseuses jusqu’à un débit maxi. de [l/h] : Étanchéité des raccords FKM HF ou EPDM FKM HF ou EPDM Raccord de retour 2” Adaptateur pour fût Caractéristiques électriques Caractéristiques électriques de 42 V, 0,5 A, 10 W / 12 VA... - Seite 85 Caractéristiques techniques Clé des lances d’aspiration groupe II « Caractéristiques techniques » [000|G2|25|2SS|1200] Position 7 : « Pression du ressort de soupape » Pas de charge de ressort Position 8 : « Filetage du raccord d’aspiration » G2’’ Position 9 : « Diamètre nominal du tube d’aspiration » 25 mm (d Position 10 : «...
-
Seite 86: Entretien
Entretien Entretien REMARQUE ! L'utilisation d'outils inappropriés peut entraîner des dégâts matériels. En utilisant des outils inappropriés, des dégâts matériels peuvent se produire. N'utiliser que des outils conformes. DANGER ! Les travaux d'installation, de maintenance ou de réparation effectués de manière non professionnelle peuvent entraîner des dégâts matériels ou des accidents corporels. -
Seite 87: Pièces De Rechange Et Accessoires
Pièces de rechange et accessoires Pièces de rechange et accessoires Fig. 5 : Pièces de rechange Réf. Désignation 286010 Interrupteur à lames souples pour 286011 250059 Interrupteur à lames souples pour 286012 250051 Flotteur, S50, PVC 418463115 Connecteur d’entrée de signal « réservoir vide » Jeu de raccords comprenant : 2 joints toriques, FPM (FKM HF), 40,6 x 5,3 mm 2 joints toriques, EPDM, 40,6 x 5,3 mm... -
Seite 88: Mise Hors Service, Démontage, Protection De L'environnement
Mise hors service, démontage, protection de l’environnement Mise hors service, démontage, protection de l’environnement Personnel : Personne qualifiée Équipement de protection : Gants de protection résistant aux produits chimiques Lunettes de protection Chaussures de sécurité DANGER ! Négliger de porter les équipements de protection individuelle (EPI) prescrits entraîne un risque de blessure. -
Seite 89: Mise Au Rebut Et Protection De L'environnement
Mise hors service, démontage, protection de l’environnement Mise au rebut et protection de l’environnement L’ensemble des composants doit être mis au rebut conformément aux dispositions environnementales locales en vigueur. Mettre au rebut suivant l’état, les prescriptions existantes et dans le respect de la réglementation et des exigences en vigueur. Recyclage des éléments démontés : Métaux au rebut. -
Seite 90: Déclaration Ce / Déclaration De Conformité
Déclaration CE / Déclaration de conformité Déclaration CE / Déclaration de conformité MAN050418 Rév. 1-10.2021... -
Seite 91: Index
Index Index Exigence en matière de personnel ..13 Agent auxiliaire sans qualifications Application Android particulières ......14 Téléchargement . - Seite 92 Index Montage SmartphoneAPP Remarque : Utilisation d'outils DocuApp ......4 inappropriés ....16 , 26 Source de ravitaillement manuel d'utilisation complet .
