8.3 Vue de l'affichage en cours de fonctionnement (exemple)
10
11

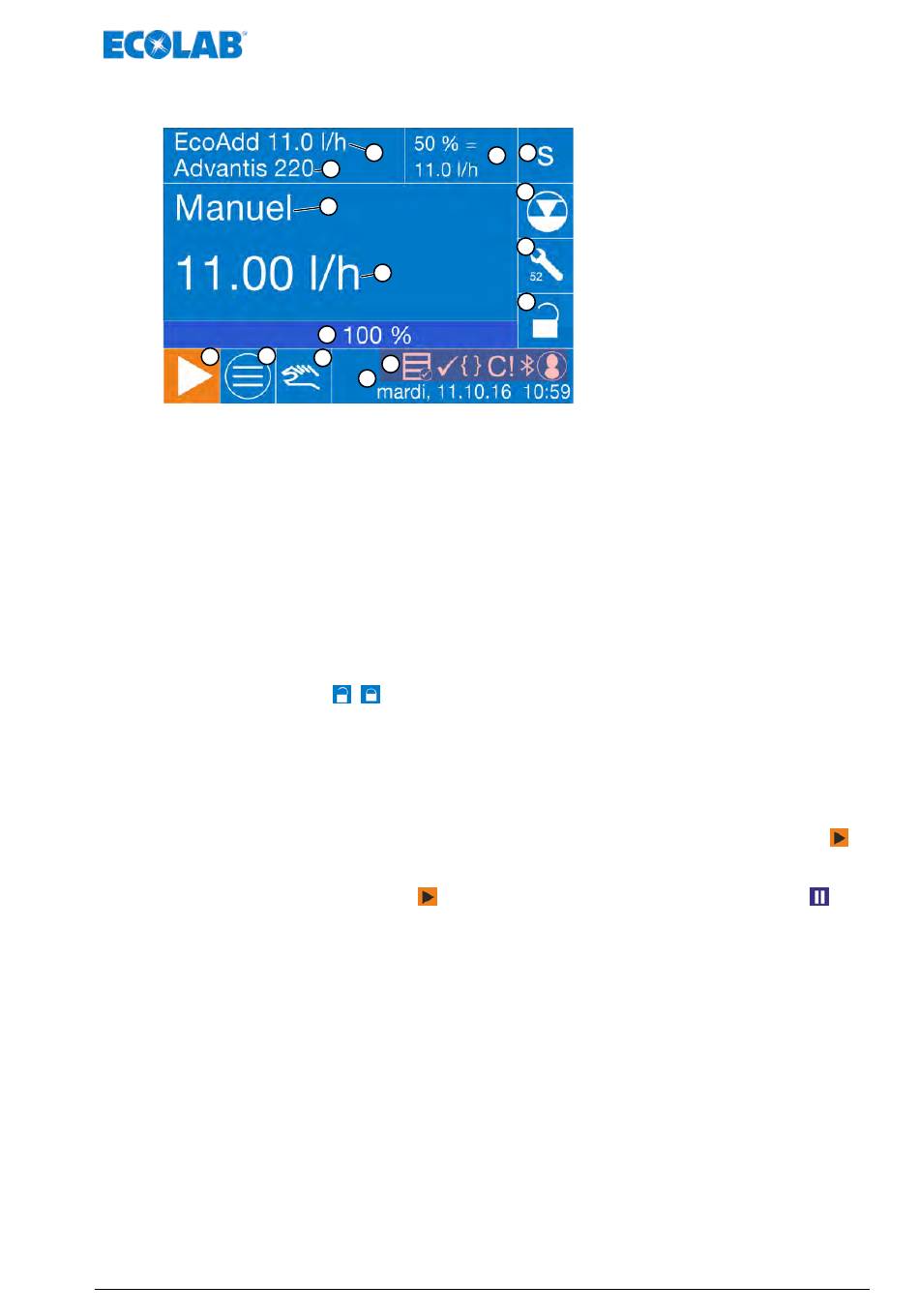

Fig. 13 : Affichage de fonctionnement (exemple)
1 Nom de la pompe
Ä Chapitre 8.8.1 « Nom de la pompe » à la page 96
2 Débit de dosage maximum en l/h
Ä Chapitre 8.6 « Mode de dosage » à la page 68
3 Mode de dosage (s, m, l, v)
Ä Chapitre 8.6 « Mode de dosage » à la page 68
4 Témoin de niveau du contenant de produit à doser
Ä Chapitre 10.3 « Changement de contenant - signal
« réservoir vide » » à la page 157
5 Témoin de maintenance
Ä Chapitre 10.4 « Confirmer l'entretien de la pompe »
à la page 161
6
Témoin de code d'accès
d'annulation temporaire de saisie d'un code d'accès.
7 Indications variables (OGM, étalonnage, charge,
La mise en fonctionnement de la pompe s'opère par le biais de la touche Démarrage
(repère 11).
Si la pompe est en cours de fonctionnement, le fond du [Mode de dosage] (repère 3)
clignote et la touche Démarrage
1
15
14
13
12
9
7
8
/ et minuteur
(repère 11) est remplacée par la touche Pause
63
3
2
4
5
6
autorisation externe, code d'accès, Bluetooth,
Ä « Symboles affichés en cours
dégazage, etc.)
de fonctionnement (mode de fonctionnement) : »
à la page 64
8 Jour, date et heure actuels
Ä Chapitre 8.8.2 « Date/heure » à la page 97
9 Touche Test pour le dosage manuel et la purge
10 Touche Menu pour ouvrir les réglages
Ä Chapitre 8.5 « Menu principal » à la page 67
11 Touche Démarrage en mode veille (mode de
fonctionnement « ON »)
12 Affichage du débit de dosage actuel en pour cent
13 Débit de dosage actuel
14 Mode de fonctionnement actuel
Ä Chapitre 8.7 « Mode de fonctionnement »
à la page 72
15 Produit chimique dosé défini
Ä Chapitre 8.8.10 « Produit chimique dosé »
à la page 110
MAN046939 Rév. 6-10.2021
Commande/logiciel
.
