Mantenimiento
cabezal de la bomba 120 l/h
4
2
1
3

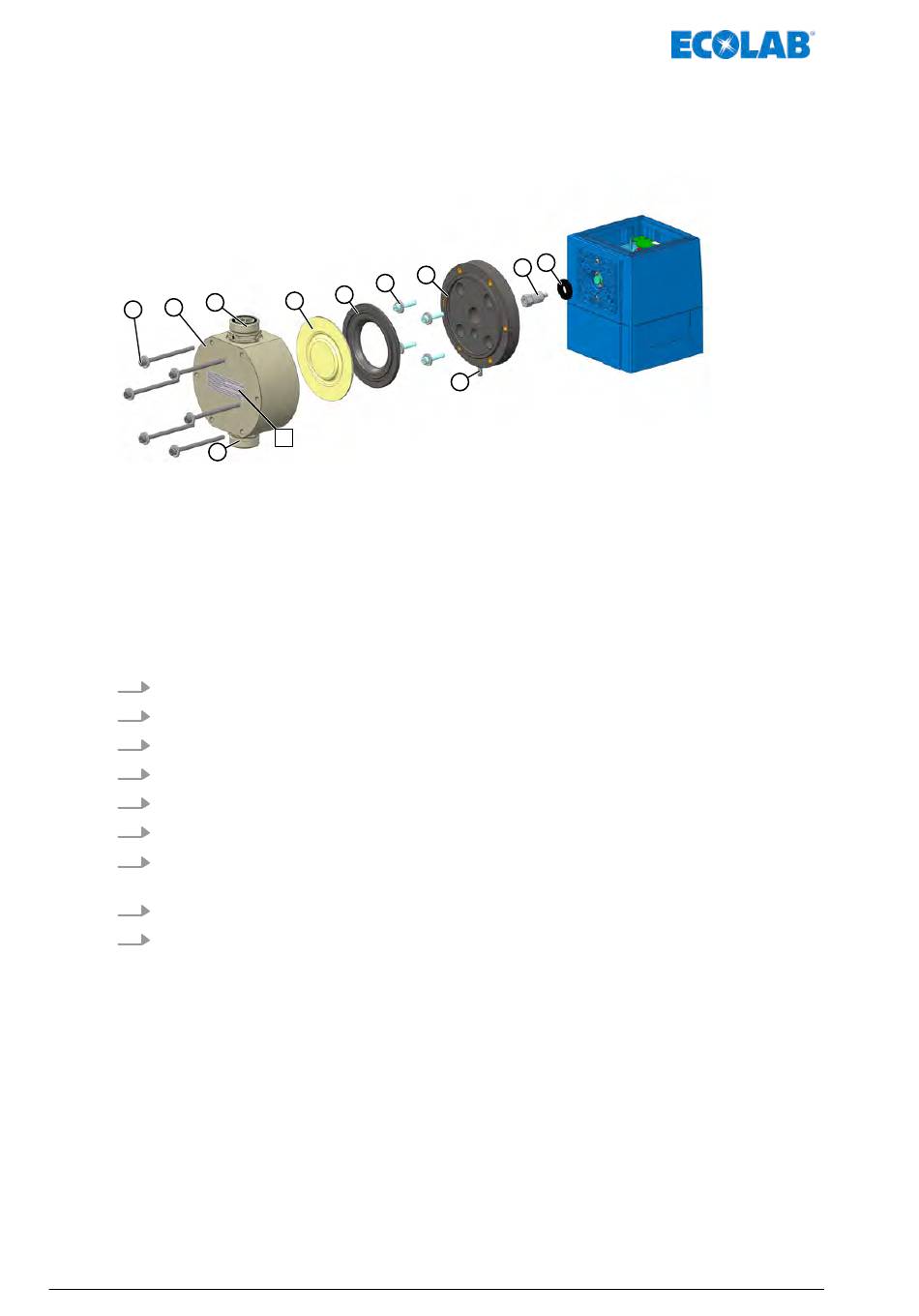

Fig. 95: Sustitución de las membranas y del cabezal de la bomba
A Etiqueta: Par de apriete de los tornillos del cabezal
dosificador
1 Tornillos del cabezal dosificador (4 unidades)
2 Cabezal de la bomba
3 Válvula de aspiración
4 Válvula de descarga
5 Membrana
6 Placa intermedia
1.
Desenroscar la válvula de succión y descarga (pos. 3 y pos. 4).
2.
Soltar los tornillos del cabezal dosificador (pos. 1).
3.
Retirar el cabezal de la bomba (pos. 2).
4.
Extraer las membranas (pos. 5) y la placa intermedia (pos. 6).
5.
Soltar los tornillos de sujeción para la placa adaptadora (pos. 7).
6.
Sacar placa adaptadora (pos. 8a o 8b).
7.
Retirar las membranas protectoras (pos. 10) de la prolongación de membrana (pos.
9).
8.
Retirar la prolongación de membrana (pos. 9) del empujador.
9.
Nuevo montaje en orden inverso.
MAN046939 Rev. 6-10.2021
8
7
6
5
A
178
10 11
9
7 Tornillos de sujeción para la placa adaptadora (4
unidades)
8 a Placa adaptadora sin sensor
8b Placa adaptadora con sensor
9 Salida de rotura de membrana
10 Prolongación de membrana
11 Membrana protectora
