Raccordement électrique

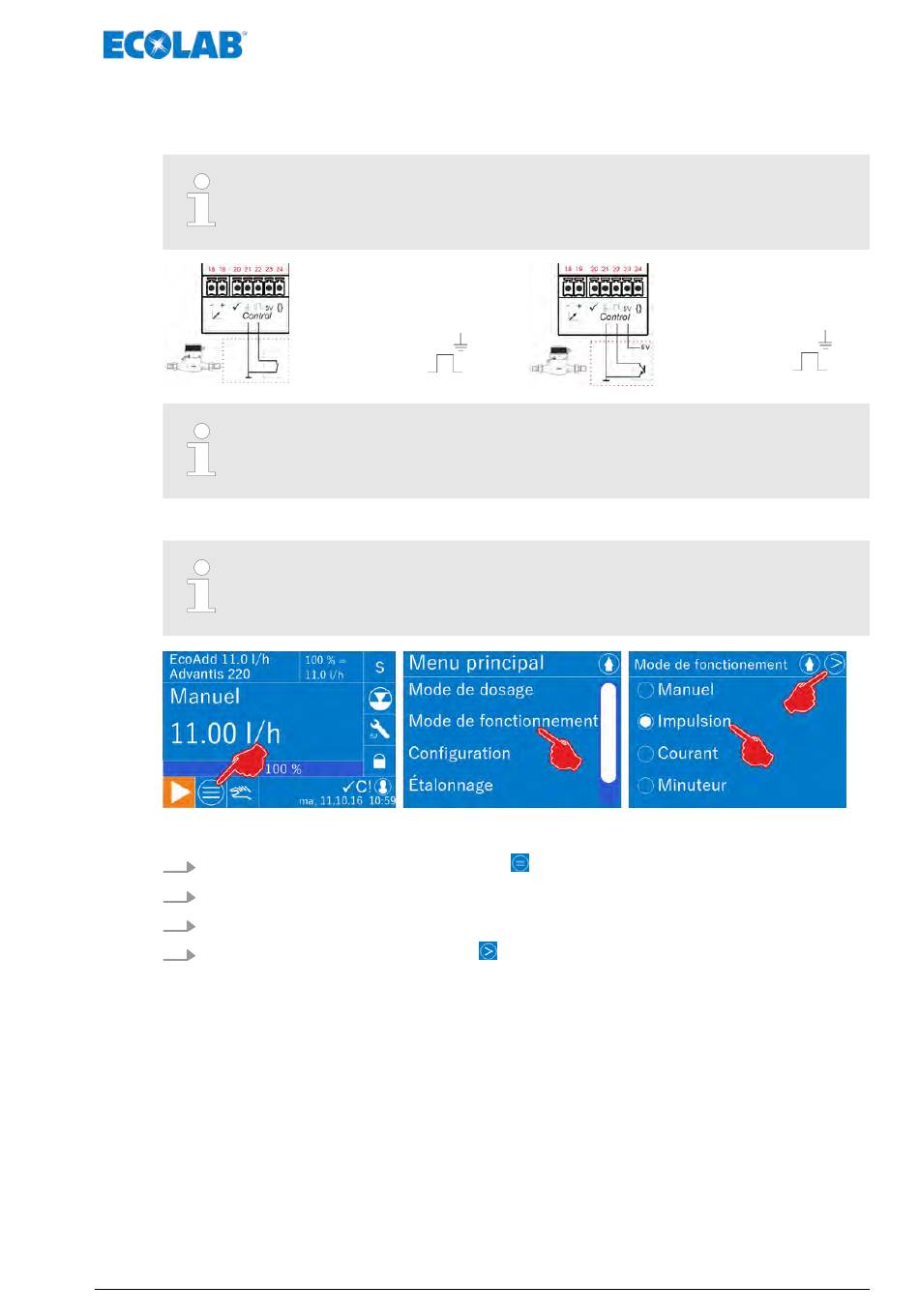

Affectation des bornes lors de l'utilisation d'un compteur d'eau
Afin de garantir un fonctionnement sans encombre, nous recommandons
d'utiliser un compteur d'eau de la gamme Ecolab !
Entrée d'impulsion [Mode
de fonctionnement] [Impulsion]
contact sans potentiel
21 = GND (masse)
n
22 = Impulsion
n
Voir également
Réglages du menu « Mode de fonctionnement » « Impulsion »
Voir également
à la page 75 .
Fig. 3 : Ouvrir l'option « Mode de fonctionnement » « Impulsion »
1.
Appuyer sur la touche [Menu principal]
2.
Sélectionner l'option de menu « Mode de fonctionnement » .
3.
Sélectionner le mode de fonctionnement « Impulsion » .
4.
Appuyer sur la touche « Suivant »
Ä « [Control] - entrées de commande » à la page 56 .
Ä Chapitre 8.7.2 « [Mode de fonctionnement] [Impulsion] »
.
.
35

Exemple d'application

Entrée d'impulsion [Mode de
fonctionnement] [Impulsion]
interrupteur électronique
(NPN)
21 = GND (masse)
n
22 = Impulsion
n
23 = 5 V
n
MAN046939 Rév. 6-10.2021
