Commande/logiciel
8.8.16 Rupture de membrane
Lorsque la fonction « Rupture de membrane » est activée et lorsqu'un capteur de rupture
de membrane approprié est raccordé, un défaut au niveau de la membrane de dosage est
automatiquement reconnu et s'affiche à l'écran sous la forme d'un message d'alarme.
Conditions préalables :
– Cette fonction n'est utilisable que si une partie supérieure de pompe de
dimension 30 l/h, 50 l/h ou 120 l/h est installée sur la pompe avec le
capteur de rupture de membrane correspondant.
– Sélectionner et monter le capteur de rupture de membrane approprié
Ä « Partie supérieure de pompe 30 l/h et 50 l/h [PP] » à la page 187 ,
repère 9 ou
à la page 189 , repère 11.
Raccordement électrique - capteur de rupture de membrane
Activer la surveillance de rupture de membrane :

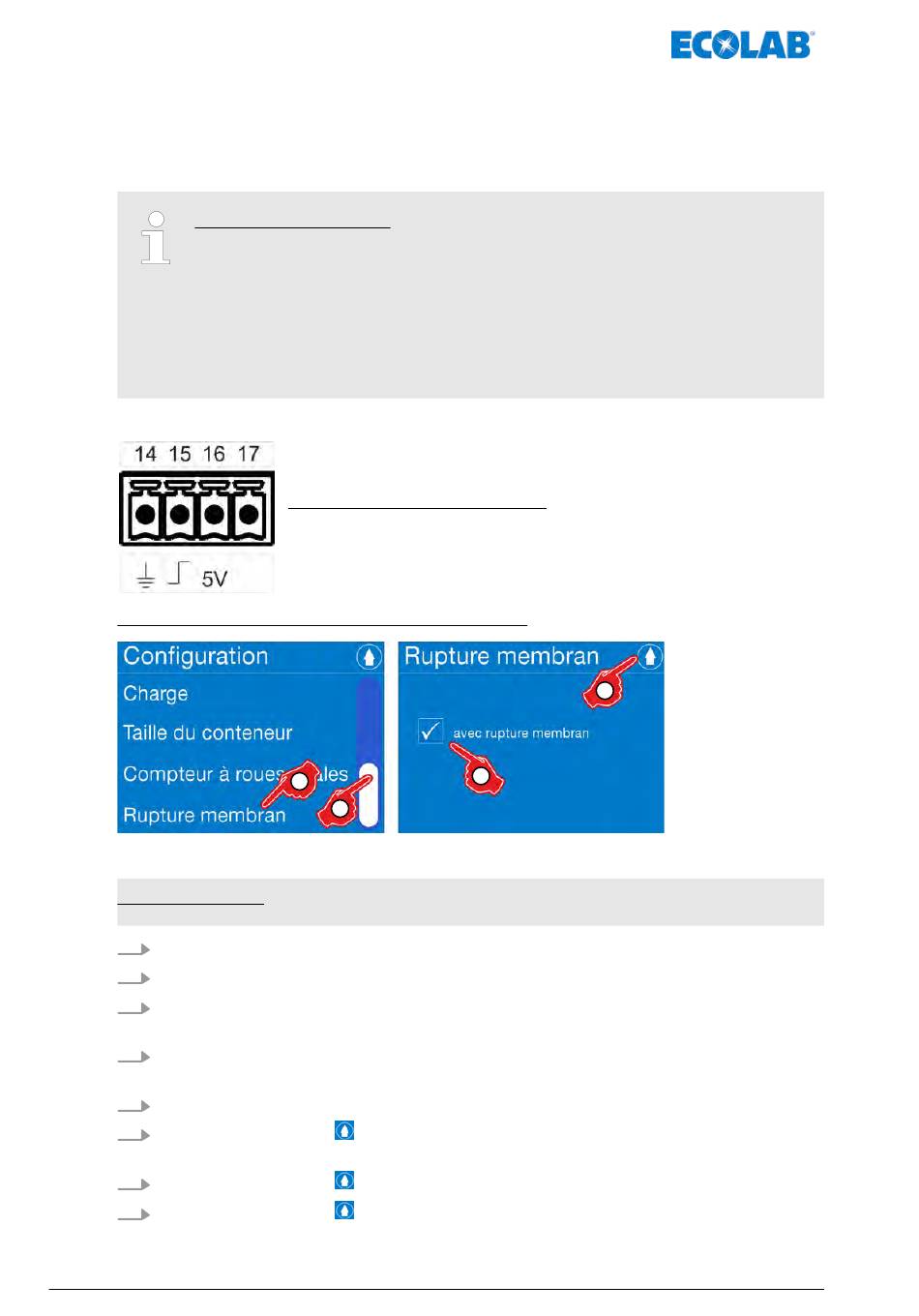

Fig. 68 : Activation de la surveillance de rupture de membrane
Réglage d'usine : Sans surveillance de rupture de membrane (case non cochée).
1.
Ouvrir le [Menu principal] :
2.
Sélectionner [Configuration] :
3.
Aller jusqu'à l'option de menu [Rupture de membrane] à l'aide du curseur de la barre
de défilement.
4.
Sélectionner [Rupture de membrane].
ð L'écran passe à la requête « avec rupture de membrane » .
5.
Selon le souhait, sélectionner « avec rupture de membrane » .
6.
Appuyer sur la touche
ð L'écran passe à la vue générale : [Configuration].
7.
Appuyer sur la touche
8.
Appuyer sur la touche
MAN046939 Rév. 6-10.2021
Ä « Partie supérieure de pompe, 120 l/h [PP] »
Le raccordement électrique s'effectue sur la platine principale
Ä « [Diaphragm] - surveillance de rupture de membrane » à la page 55
Les branchements sont les suivants :
14 = GND (masse)
15 = Membrane
16 = 5 volts
17 = Anode
4
3
Ä Chapitre 8.5 « Menu principal » à la page 67
Ä Chapitre 8.8 « Configuration » à la page 95
pour enregistrer le réglage.
pour revenir au [Menu principal].
pour revenir à l'[Affichage de fonctionnement].
