8.8.9 Relé de alarma
Aquí se puede seleccionar si el relé de alarma sólo está activo en caso de alarma o está
constantemente activado y si se conmuta a inactivo en caso de alarma.

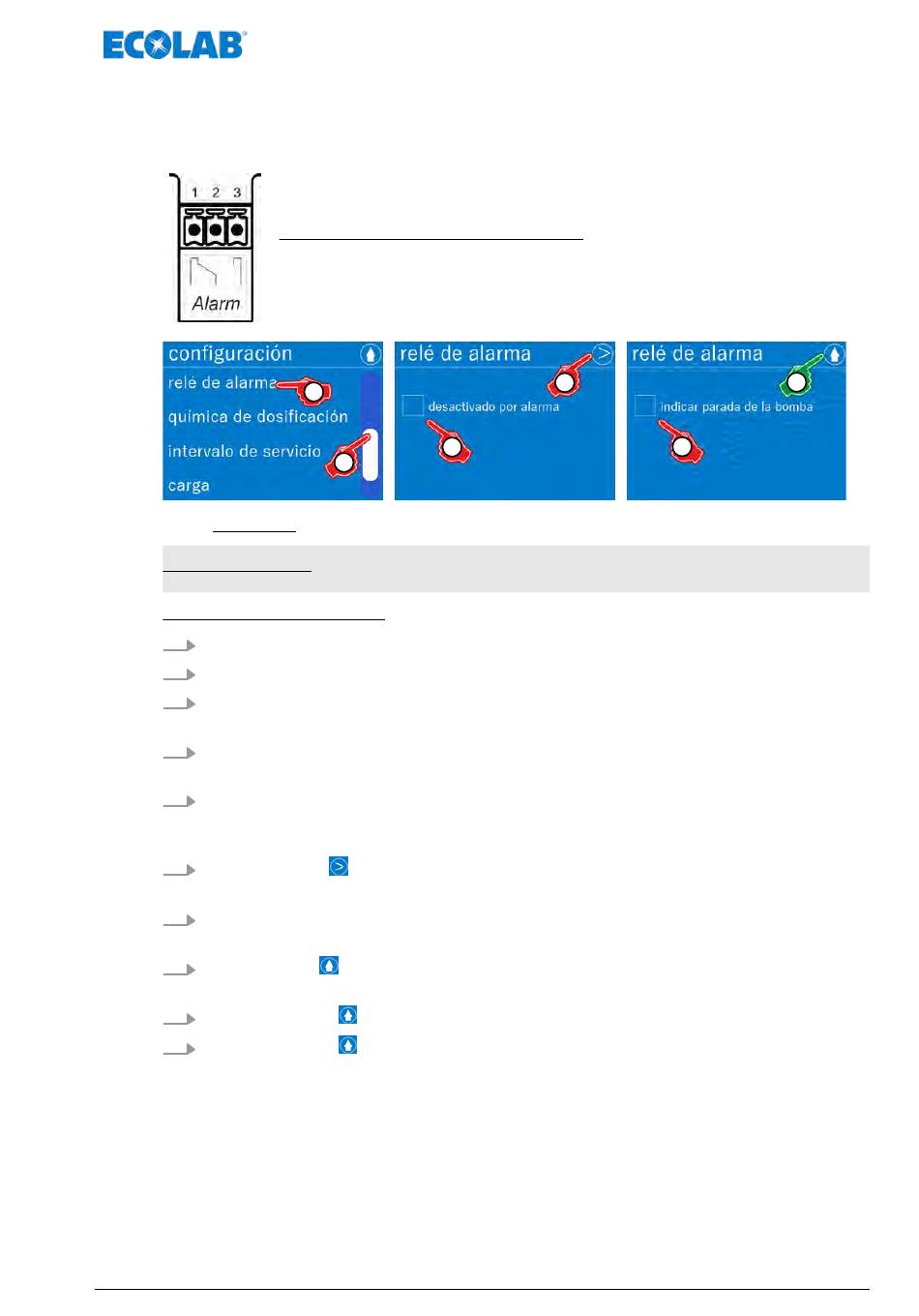

Fig. 51: Configuración: [Relé de alarma]
Ajuste de fábrica: Activo en caso de alarma (sin marca de verificación)
[Ajustar el relé de alarma]:
1.
[Acceder al menú principal]:
2.
[Seleccionar Configuración]:
3.
Con ayuda de la barra de desplazamiento en el borde derecho de la pantalla
desplácese hasta [Relé de alarma].
4.
[Seleccionar relé de alarma].
ð Cambio de pantalla para el ajuste de: [Relé de alarma]
5.
Si se desea, seleccionar el campo de selección «desactivado por alarma» .
(en caso de alarma, la salida de alarma estará «abierta»)
ð El campo de selección «desactivado por alarma» se marca ü.
6.
[Pulsar la tecla]
ð La pantalla cambia a la consulta «Mostrar parada de la bomba» .
7.
Si se desea, seleccionar el campo de selección «Mostrar parada de la bomba» .
ð El campo de selección «desactivado por alarma» se marca ü.
8.
Pulsar la tecla
ð Se guardan los ajustes y la pantalla vuelve a la vista general de la configuración.
9.
Al pulsar la tecla
10. Al pulsar la tecla
La entrada de alarma externa se conecta al borne 1, borne 2 y borne 3, según se
Ä Capítulo 7.2.2 «Instalación eléctrica» en la página 52 .
representa en
A este respecto hay que observar siguiente:
n Contacto exento de tensión (relé)
n Tensión externa máxima: 230 V, AC/DC, máx. 3 A.
n Aviso de reserva: contacto cerrado / abierto aprox. 500 ms
4
5
3
Ä Capítulo 8.5 «Menú principal» en la página 67
Ä Capítulo 8.8 «Configuración» en la página 93
Continuar.
.
se provoca el regreso al [menú principal].
se provoca el regreso al [indicador de funcionamiento].
Sistema de mando / software
6
107
8
7
