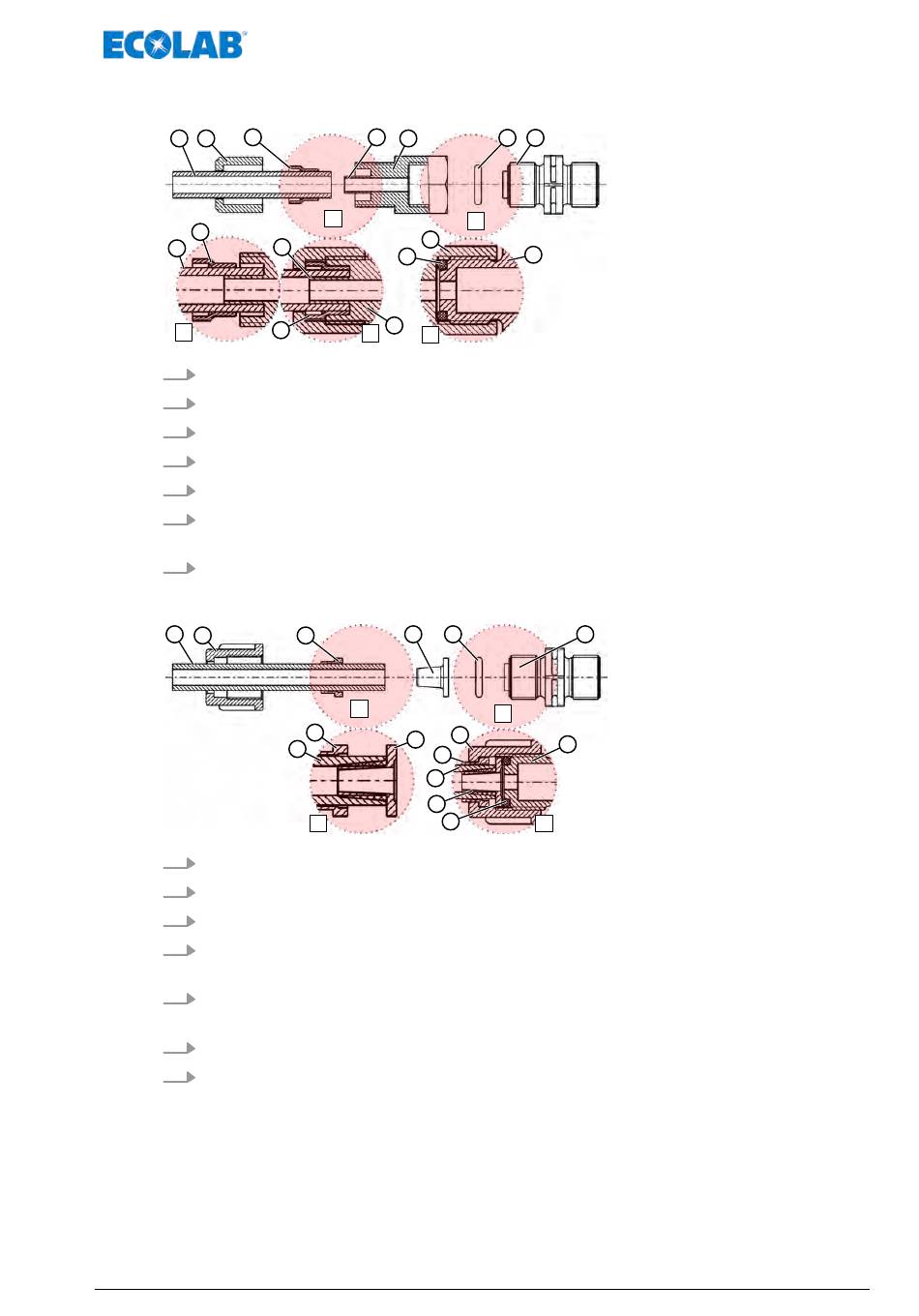

Collegamento del tubo flessibile con manicotto di supporto e anello di bloccaggio
3
1 2
A
3
4
1
3
A1
1.
Inserire l'O-ring (pos. 6) nel dado della valvola di aspirazione o di mandata (pos. 7).
2.
Serrare la vite (pos. 5) (dettaglio B1).
3.
Tagliare il tubo flessibile diritto (pos. 1).
4.
Far scorrere il dado per raccordi (pos. 2) sul tubo flessibile (pos. 1).
5.
Far scorrere l'anello di fissaggio (pos. 3) sul tubo flessibile (pos. 1).
6.
Far scorrere il tubo flessibile (pos. 1) fino all'arresto sul manicotto di sostegno (pos.
4) (dettaglio: A1).
7.
Serrare la vite (pos. 5) (dettaglio A2).
Collegamento del tubo flessibile con parte conica e parte di tensione
1
2 3
3
1
A1
1.
Tagliare il tubo flessibile diritto (pos. 1).
2.
Far scorrere il dado per raccordi (pos. 2) sul tubo flessibile (pos. 1).
3.
Far scorrere il componente di tensione (pos. 3) sul tubo flessibile (pos. 1).
4.
Far scorrere il tubo flessibile (pos. 1) fino al collare di arresto sulla parte conica (pos.
4) (dettaglio A1).
5.
Far scorrere il componente di tensione (pos. 3) verso la parte conica (pos. 4) fino a
sentire una certa resistenza.
6.
Inserire l'O-ring (pos. 5) nel dado della valvola di aspirazione o di mandata (pos. 6).
7.
Serrare il dado per raccordi (pos. 2) (dettaglio B1).
4 6
5
B
2
6
5
A2
B1
4 5
A
B
2
4
3
1
4
5
49
Montaggio e installazione
7
1 Attacco tubo rigido o tubo flessibile
2 Dado per raccordi
3 Anello di fissaggio
4 Manicotto
5 Vite di accoppiamento
6 O-ring
7 Valvola di aspirazione, di mandata
7
A Giunto raccordo tubo rigido e/o tubo flessibile
B Collegamento valvola
6
1 Tubo flessibile
2 Dado per raccordi
3 Sezione di serraggio
4 Parte conica
5 O-ring
6 Valvola di aspirazione, di mandata
6
A Giunto raccordo tubo rigido e/o tubo flessibile
B Collegamento valvola
B1
