8.8.15 Dégazage
Construction du système de dégazage
1 2
7
6
5 4

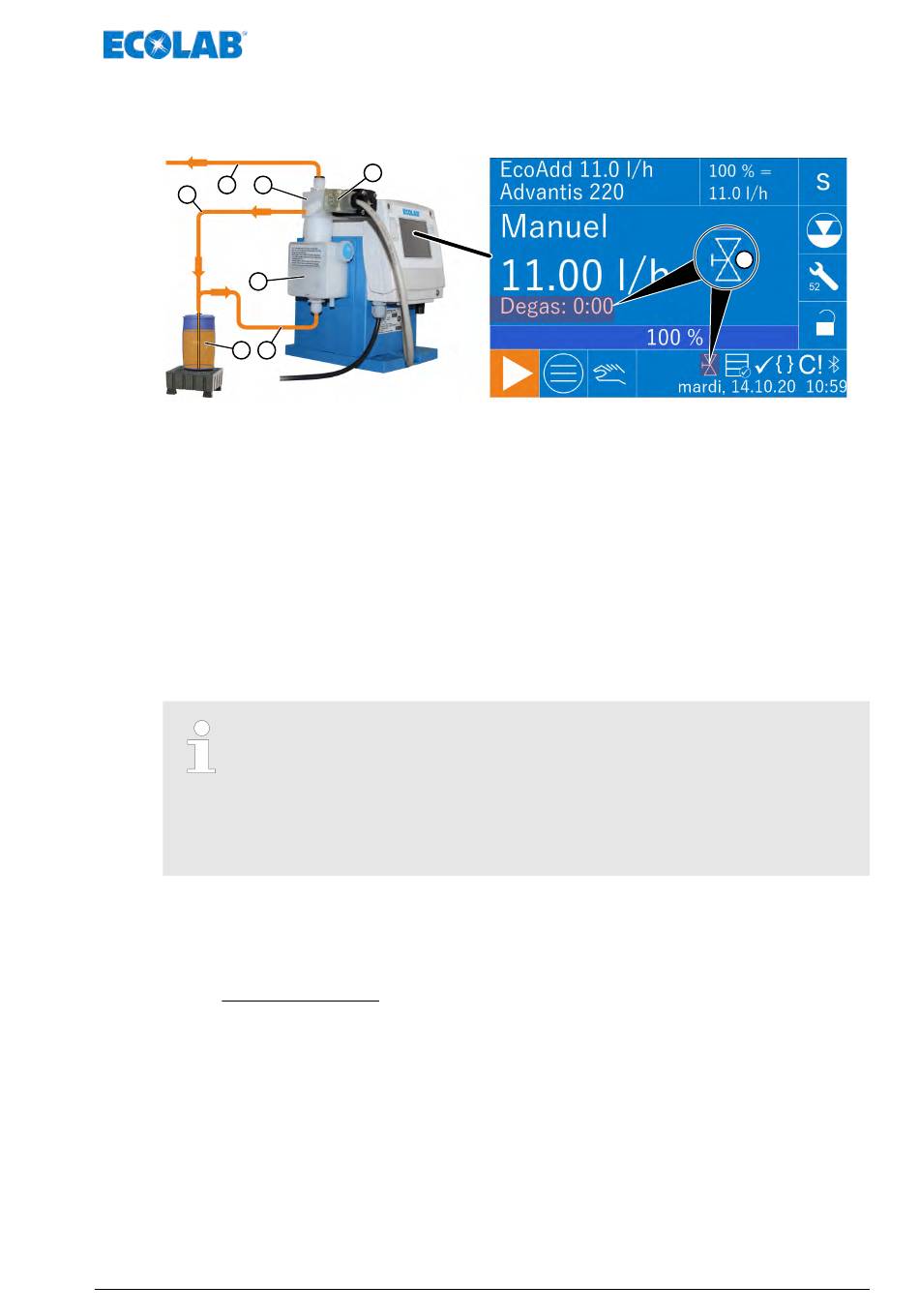

Fig. 65 : Construction [Dégazage]
1 Conduite de dosage
2 Soupape de dégazage
3 Câble de raccordement du dégazage avec connecteur
4 Conduite d'aspiration
Fonctionnement
Le système Degas EcoAdd se compose de la soupape de dégazage ( Fig. 65 , repère 2)
et du câble de raccordement avec connecteur ( Fig. 65 , repère 3).
Le système Degas EcoAdd permet de disposer d'un dégazage automatique lors du
dosage de substances dégageant des gaz pour la pompe doseuse à membrane EcoAdd.
La soupape de dégazage peut être montée directement sur la soupape de refoulement de
la pompe et son pilotage est assuré par le logiciel intégré dans la pompe doseuse.
La fonction de dégazage ne peut être sélectionnée dans l'affichage de
la configuration que lorsqu'une soupape de dégazage appropriée a été
raccordée (fonction Plug-and-Play). Dès que la fonction de dégazage a été
activée, un symbole de soupape (voir Fig. 65 , repère 8) apparaît sur
l'affichage de la pompe. Si ce n'est pas le cas, vérifier l'installation électrique
Ä « Raccordement du câble du système de dégazage à la pompe »
(
à la page 128 ).
Si la soupape de dégazage s'ouvre pendant le fonctionnement de la pompe doseuse, le
mélange de substance et de bulles de gaz est renvoyé dans le réservoir (repère 5) via
la conduite de retour (repère 7) jusqu'à ce que la soupape de dégazage se referme. Les
heures et la durée d'ouverture de la soupape de dégazage peuvent être librement choisis
dans le menu de la pompe. Lorsque la soupape de dégazage est fermée, la pompe
refoule la totalité du volume dans la conduite de dosage (repère 1).
3
5
6
7
8
125
Commande/logiciel
Réservoir de produit à doser
Partie supérieure de la pompe
Conduite de retour
Témoin Degas EcoAdd installé/reconnu.
