Parti di usura, ricambi e accessori
Testa pompa 30 l/h e 50 l/h [PP]
1
2

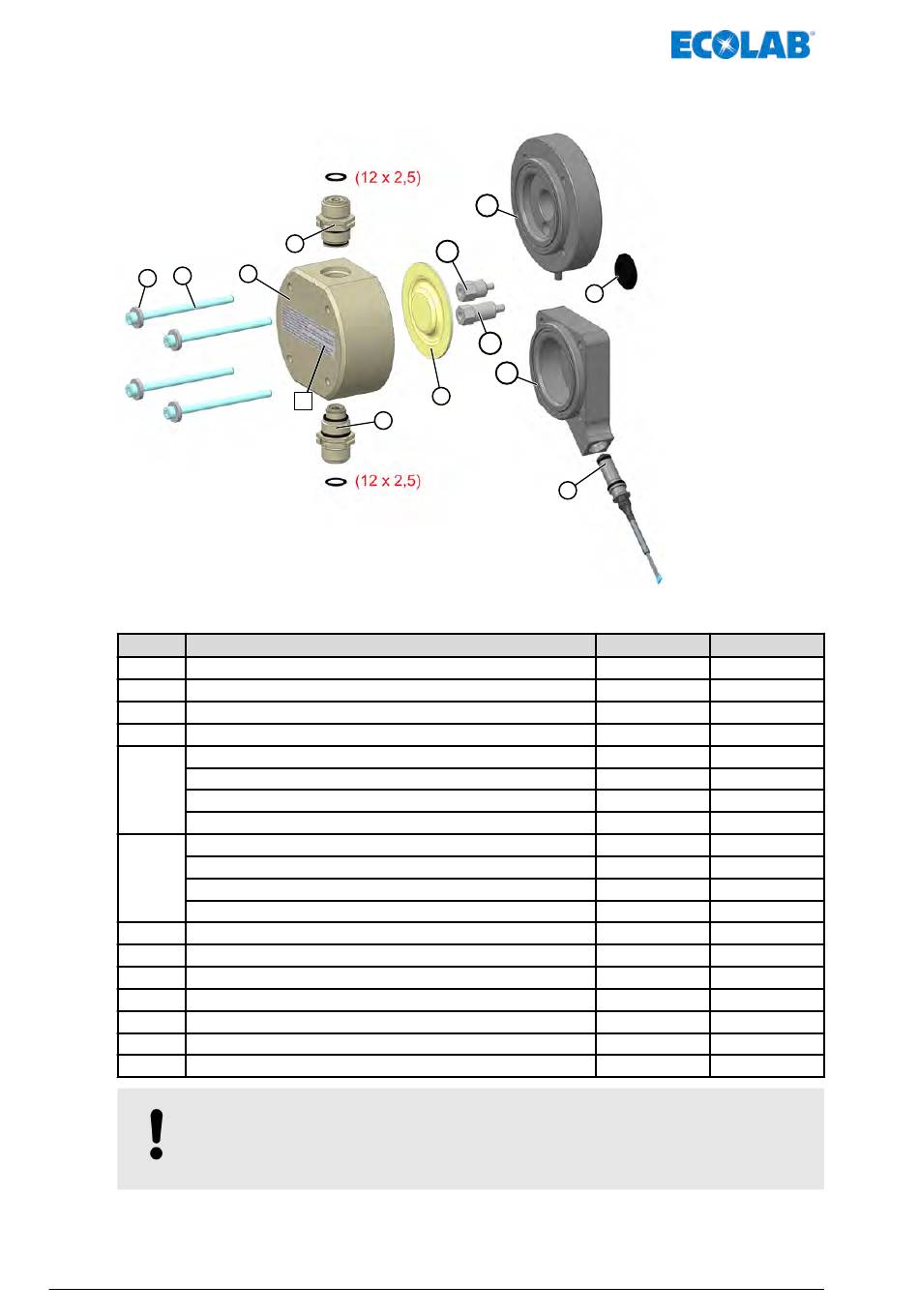

Fig. 99: Modulo pezzo di ricambio: Testa pompa 30 l/h e 50 l/h
Pos. Denominazione
A Adesivo Messa in servizio / Coppia di serraggio (6 Nm)
1 Vite a testa cava esagonale, M 6 x 90, DIN 912, V2A
2 Rosetta, 17 x 6,4 x 3 DIN 7349 V2A
3 Testa pompa, 30/50 l/h, PP
Valvola di aspirazione, PFC-000 G5/8-G5/8-99
Valvola di aspirazione, PEC-000 G5/8-G5/8-99
4
Valvola di aspirazione, DFC-000 G5/8-G5/8-99
Valvola di aspirazione, DEC-000 G5/8-G5/8-99
Valvola di mandata, PFC-000 G5/8-G5/8-99
Valvola di mandata, PEC-000 G5/8-G5/8-99
5
Valvola di mandata, DFC-000 G5/8-G5/8-99
Valvola di mandata, DEC-000 G5/8-G5/8-99
6 Membrana
7a Prolunga membrana, 30 l/h
7b Prolunga membrana, 50 l/h
8a Piastra intermedia
8b Piastra intermedia con supporto sensore
9 Sensore rottura membrana, completo
10 Membrana protettiva
AVVISO!
È essenziale rispettare le coppie indicate sulla testa della pompa!! (si veda
anche
MAN046939 Rev. 6-10.2021
5
3
A
4
Ä Coppia di serraggio delle valvole di aspirazione e di pressione ).
8a
7a
10
7b
8b
6
9
182
Cod. articolo N. EBS.
34900291 su richiesta
413031148 su richiesta
413501304 su richiesta
35200116 su richiesta
252024 su richiesta
252025 su richiesta
252026 su richiesta
252027 su richiesta
252020 su richiesta
252021 su richiesta
252022 su richiesta
252023 su richiesta
35200120 su richiesta
35200121 su richiesta
35200148 su richiesta
35200118 su richiesta
35200119 su richiesta
252081 su richiesta
35200137 su richiesta
