Wechsel von Standmontage zur Wandmontage
Um die Pumpe den örtlichen Gegebenheiten anpassen zu können, ist es möglich die
Pumpe "stehend" (Standmontage) oder "hängend" (Wandmontage) zu verwenden.
3
2

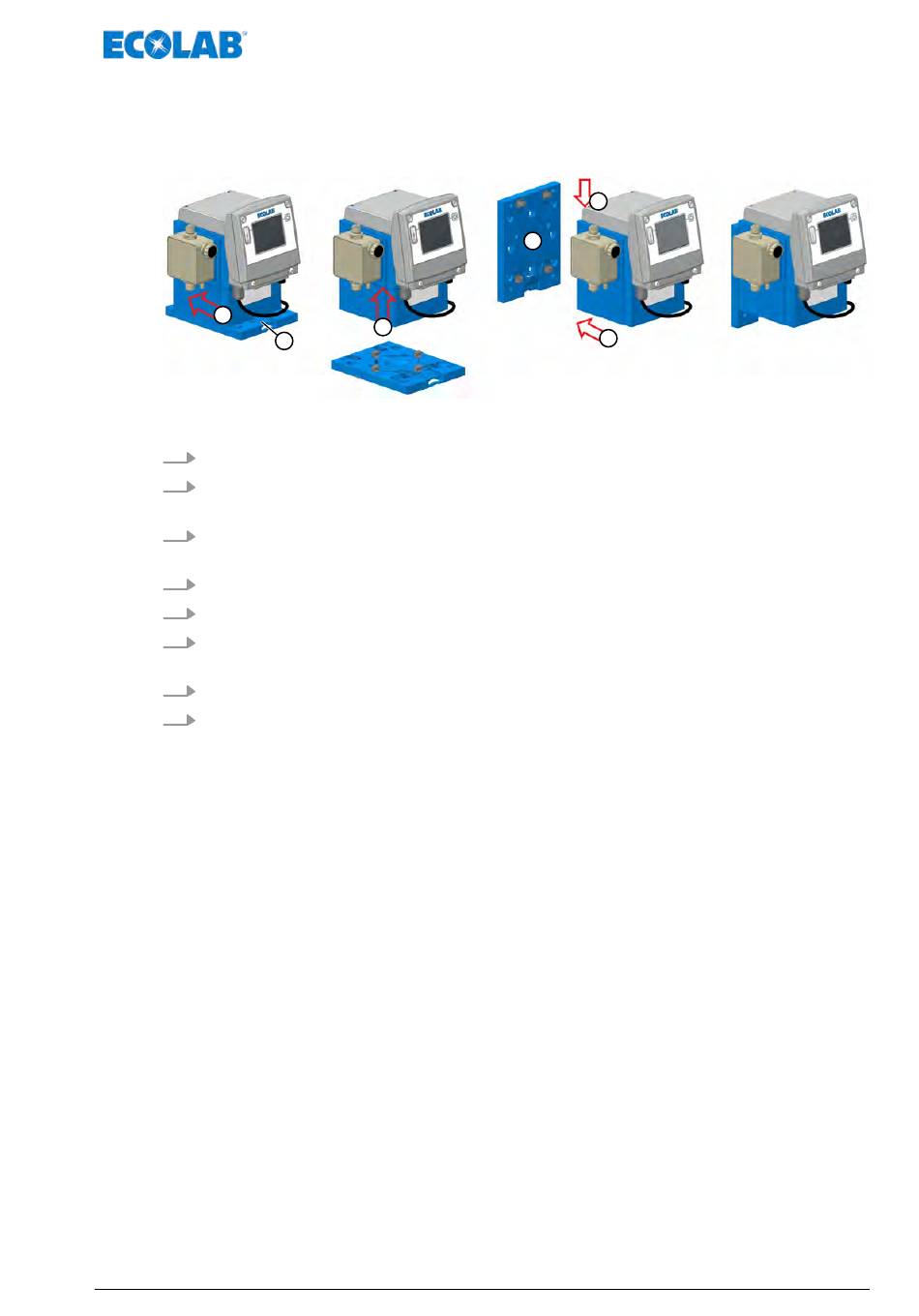

Abb. 105: Wechsel von Standmontage (stehend, z. B. Boden, Konsole oder Kanister) zur Wandmontage (hängend)
1.
Anschlussleitungen soweit notwendig demontieren (hydraulisch und elektrisch).
2.
Haltelasche der Montageplatte nach unten Drücken, um die Arretierung der Pumpe
zu lösen.
3.
Pumpe auf der Montageplatte nach hinten verschieben, bis die Halteelemente aus
dem Pumpenboden ausrasten.
4.
Pumpe nach oben von der Montageplatte abnehmen.
5.
Montageplatte an die Wand montieren.
6.
Pumpe von oben auf die Montageplatte aufsetzen, so dass die Halteelemente der
Montageplatte in die Aussparungen an der Seite der Pumpe passen.
7.
Pumpe nach unten auf die Haltelemente schieben, bis diese hörbar einrasten.
8.
Montage der Anschlussleitungen (hydraulisch und elektrisch) durchführen:
Ä Kapitel 7.2.1 „Hydraulische Installation" auf Seite 42
Ä Kapitel 7.2.2 „Elektrische Installation" auf Seite 49 .
5
4
