Montaje e instalación
7.1 Montaje
Tipos de montaje

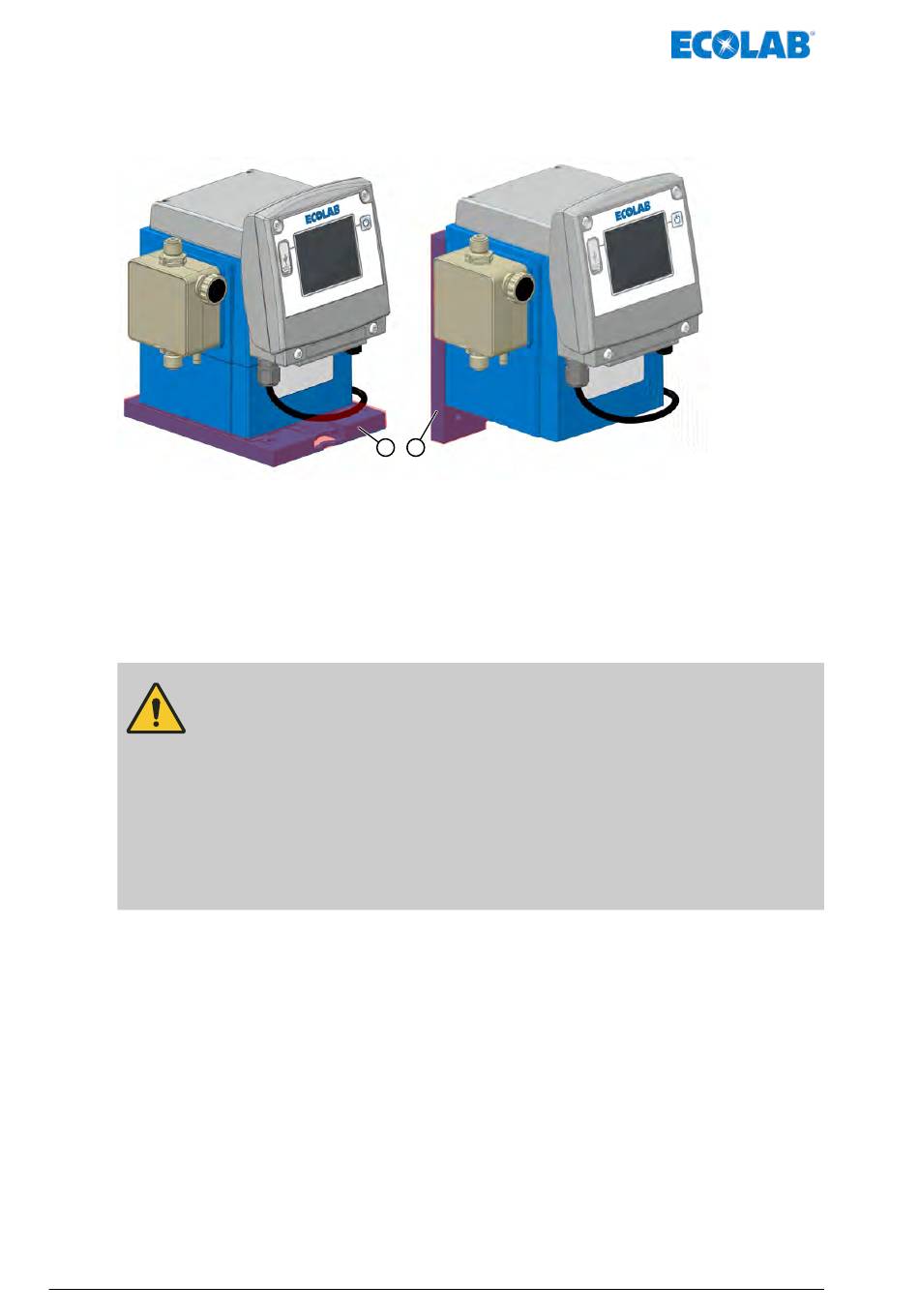

Fig. 8: Montaje de pie (pos.1) y montaje en pared (pos.2)
La bomba puede montarse con una placa de montaje tanto de pie, p. ej., sobre una
consola o sobre el depósito de dosificación (pos. 1), como suspendida en una pared (pos.
2).
Además, se puede girar el dispositivo de mando de la bomba. La combinación de esto
permite una variedad de variantes de uso. Las dimensiones de la bomba y de la placa de
montaje se pueden deducir en
¡ATENCIÓN!
La placa de montaje debe atornillarse firmemente al suelo o fondo y la bomba
debe acoplarse de forma segura en la placa de montaje.
Los elementos de sujeción (véase
Ä
y sólo encajan en una dirección en la escotadura de la placa de montaje
Es importante asegurarse de garantizar la estabilidad de la bomba y de
que ésta no se vea afectada por fuerzas (de peso) adicionales. No se
permite el montaje ni el soporte de componentes adicionales, ni pisar ni
añadir nada a la bomba montada.
MAN046939 Rev. 6-10.2021
1
Ä Capítulo 15 «Ficha técnica» en la página 195 .
«Montaje en pared» en la página 44 ) tienen una marca de identificación
2
Ä «Montaje en mesa» en la página 43 y
