Tafelmontage
1

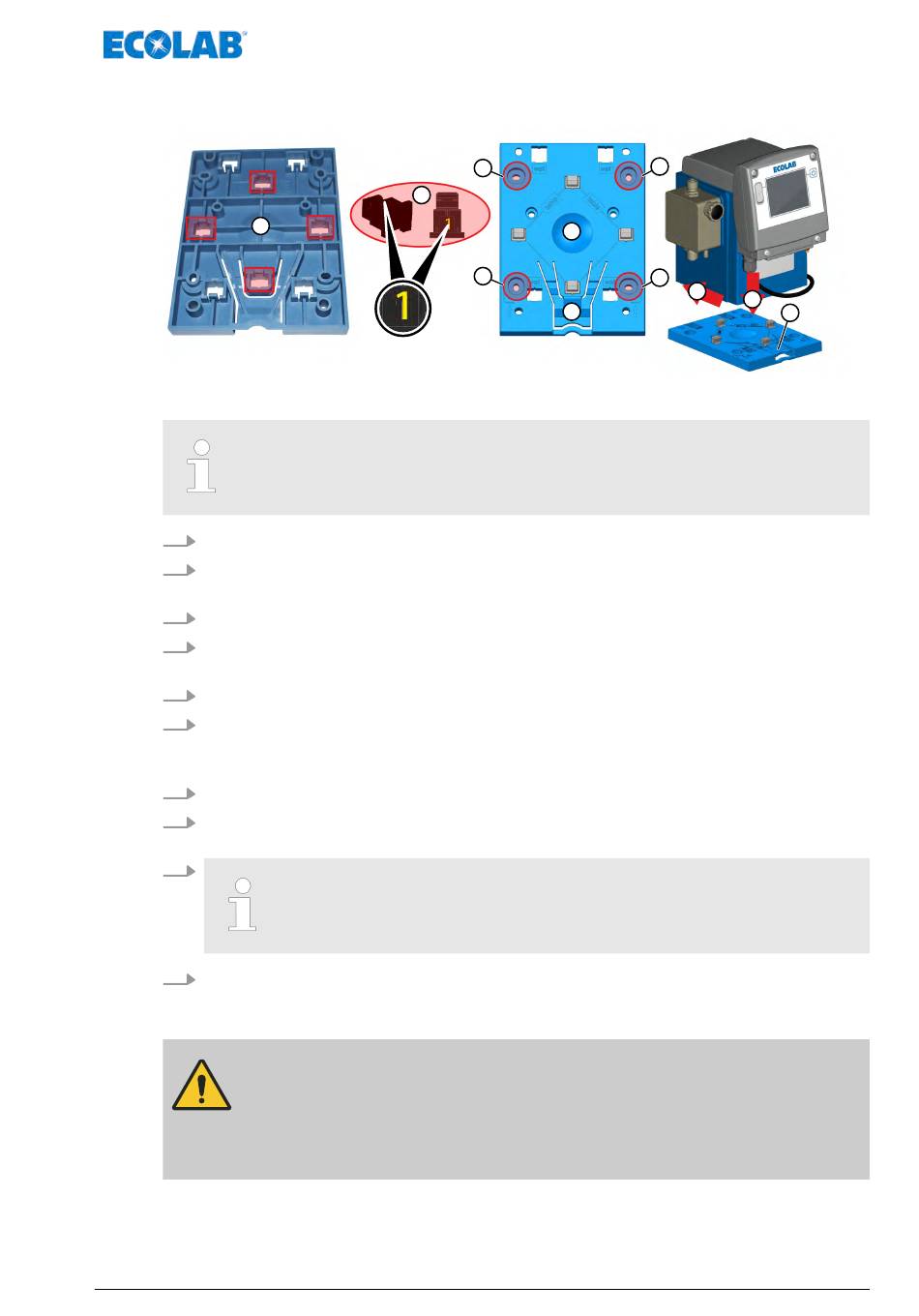

Afb. 9: Voorbereidingen voor de tafelmontage
Voor de tafelmontage worden enkele fixatie-elementen ( Afb. 9 , pos. 2) met
het kencijfer 1 gebruikt.
1.
Montageplaat omdraaien
2.
Fixatie-elementen langs achteren in de vier openingen "table" (= tafelmontage)
steken en laten vastklikken.
3.
Montageplaat weer omdraaien en op de gewenste montageplaats stoppen.
4.
Montageplaat als sjabloon gebruiken en met een spitse pen de gewenste boorgaten
( Afb. 9 , pos. 4) markeren.
5.
Boringen uitvoeren.
6.
Bij montage op steenachtige ondergrond geschikte pluggen en schroeven voor de
fixatie van de montageplaats gebruiken.
Bij tafelmontage de montageplaat met schroeven, Ø 5 mm, bevestigen.
7.
Pomp op de montageplaat plaatsen.
8.
Pomp op de montageplaat naar achteren schuiven tot deze met een duidelijk
klikgeluid vastklikt.
9.
Door het naar beneden drukken van de fixatielus ( Afb. 9 , pos. 5), kan de
pomp weer uit de montageplaat worden losgemaakt.
10. Montage van de aansluitleidingen (hydraulisch en elektrisch) uitvoeren:
Ä Hoofdstuk 7.2.1 „Hydraulische installatie" op pagina 43
Ä Hoofdstuk 7.2.2 „Elektrische installatie" op pagina 50 .
GEVAAR!
De montageplaat kan op een geschikte tank worden gemonteerd. Hierbij
in geen geval nieuwe gaten boren om uitgassen van het doseermedium
te verhinderen. Er mogen enkel reservoirs worden gebruikt die via
schroefdraadinzetstukken voor de montage van pompen voorgefabriceerd zijn.
4
2
3
4
5
41
Montage en installatie
4
4
8
7
