Montaje e instalación

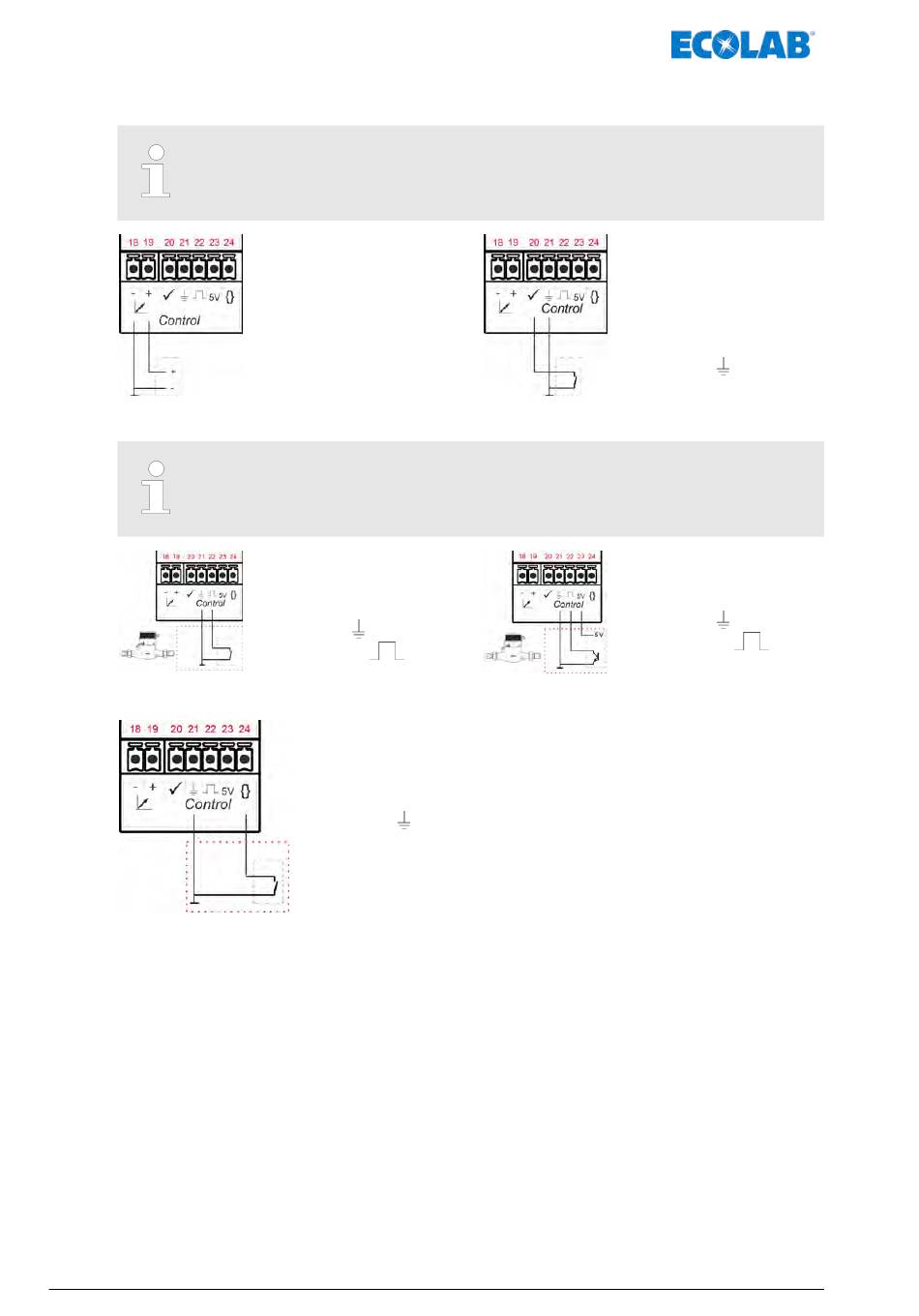

[Control] Entradas de control
Para la configuración del software, véase:
Ä Capítulo 8.7.1 « [Modo de funcionamiento] [Manual]» en la página 71
Asignación de bornes si se utiliza un contador de agua
Para garantizar un funcionamiento correcto, recomendamos utilizar un
contador de agua del catálogo de suministro de Ecolab.
Entrada de control / carga
MAN046939 Rev. 6-10.2021
Entrada de señal estándar - [modo
de funcionamiento] [corriente]
18 = Señal estándar mA (-)
n
19 = Señal estándar mA (+)
n
Entrada de impulsos [modo de
funcionamiento] [impulso] contacto
libre de potencial
21 = GND
n
22 = impulso
n
Entrada de carga [configuración] [carga]
21 = GND
n
24 = carga {}
n
56
Entrada de autorización
[modo de funcionamiento] /
[manual] / todos los modos de
funcionamiento
20 = Señal de activación
n
ü
21 = GND
n
Entrada de impulsos [modo
de funcionamiento] [impulso]
interruptor electrónico (NPN)
21 = GND
n
22 = impulso
n
23 = 5 V
n
