Montage et raccordement

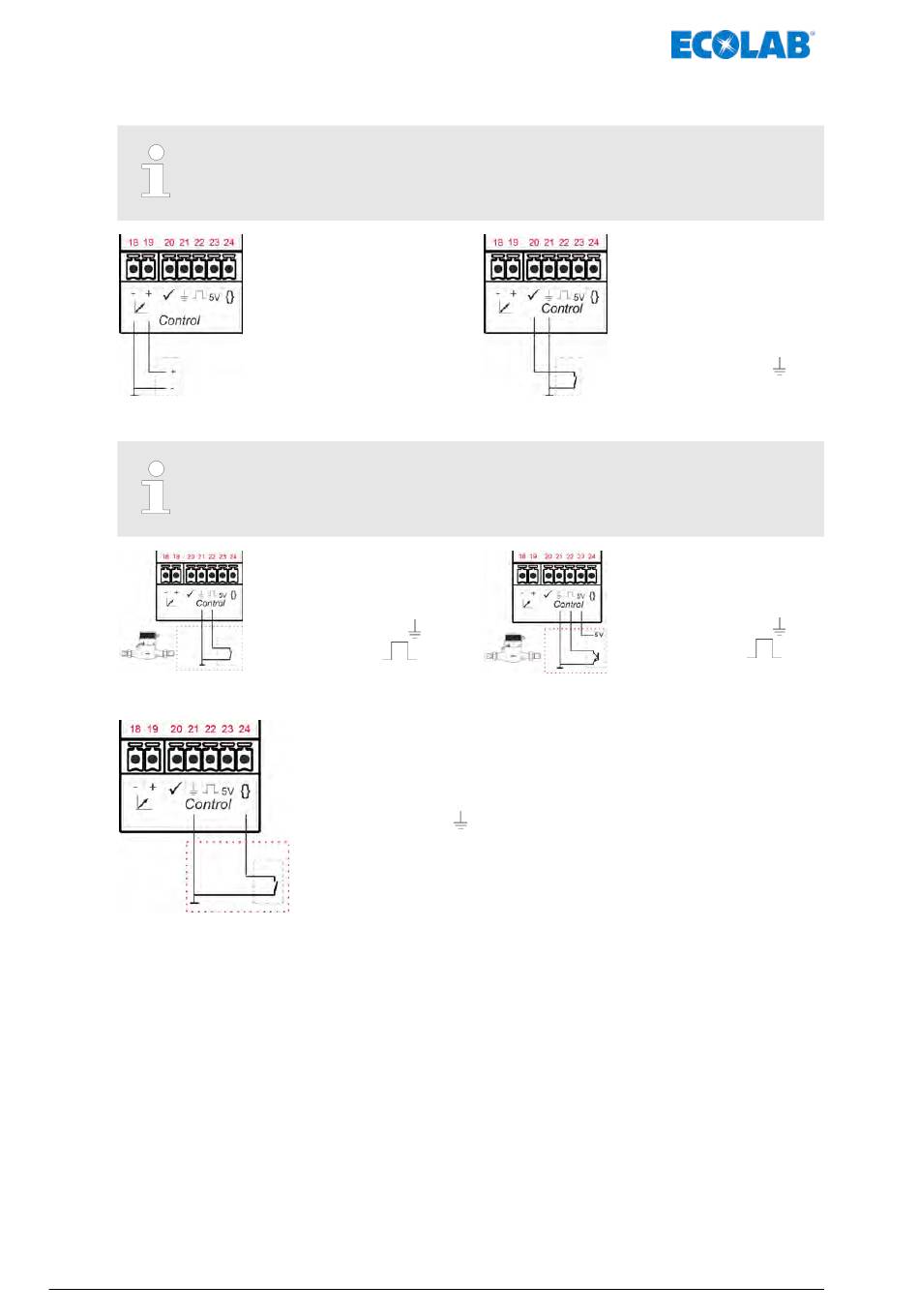

[Control] - entrées de commande
Pour la configuration côté logiciel, voir :
Ä Chapitre 8.7.1 « [Mode de fonctionnement] [Manuel] » à la page 72
Affectation des bornes lors de l'utilisation d'un compteur d'eau
Afin de garantir un fonctionnement sans encombre, nous recommandons
d'utiliser un compteur d'eau de la gamme Ecolab !
Entrée de commande / Charge
MAN046939 Rév. 6-10.2021
Entrée de signal normalisé
- [Mode de fonctionnement]
[Courant]
18 = Signal normalisé mA (-)
n
19 = Signal normalisé mA (+)
n
Entrée d'impulsion [Mode
de fonctionnement] [Impulsion]
contact sans potentiel
21 = GND (masse)
n
22 = Impulsion
n
Entrée de charge [Configuration] [Charge]
21 = GND (masse)
n
24 = Charge {}
n
56
Entrée d'autorisation [Mode de
fonctionnement] / [Manuel] /
tous les modes de
fonctionnement
20 = Signal d'autorisation
n
ü
21 = GND (masse)
n
Entrée d'impulsion [Mode de
fonctionnement] [Impulsion]
interrupteur électronique
(NPN)
21 = GND (masse)
n
22 = Impulsion
n
23 = 5 V
n
