ECOLAB EcoAdd Betriebsanleitung Seite 801

Manutenzione
Testa pompa 120 l/h
4
2
1
3

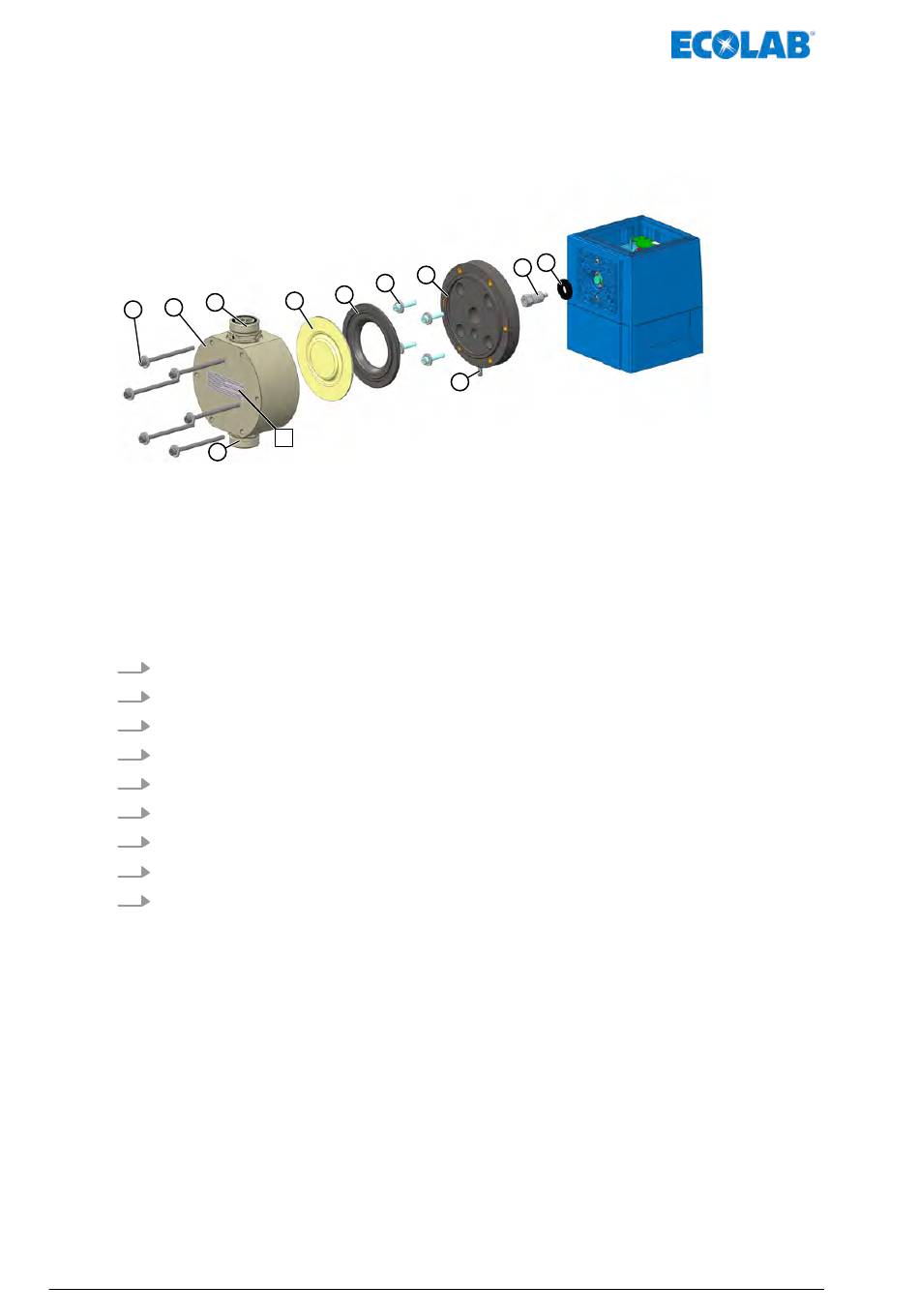

Fig. 94: Sostituzione della membrana e della testa della pompa
A Adesivo: Coppia di serraggio viti testa dosaggio
1 Viti testa dosaggio (4 pezzi)
2 Testa pompa
3 valvola di aspirazione
4 valvola di mandata
5 Membrana
6 Piastra intermedia.
1.
Svitare la valvola di aspirazione e di mandata (pos. 3 e pos. 4) .
2.
Allentare le viti a testa dosatore (pos. 1).
3.
Rimuovere la testa della pompa (pos. 2).
4.
Togliere la membrana (pos. 5) e la piastra intermedia (pos. 6).
5.
Allentare le viti di fissaggio per la piastra adattatore (pos 7 ).
6.
Rimuovere la piastra dell'adattatore (pos. 8a o 8b).
7.
Estrarre la membrana protettiva (pos. 10) dalla prolunga membrana (pos. 9).
8.
Estrarre la prolunga membrana (pos. 9) dallo spintore.
9.
Rimontare in ordine inverso.
MAN046939 Rev. 6-10.2021
8
7
6
5
A
176
10 11
9
7 Viti di fissaggio per la piastra adattatore (4 pezzi)
8a Piastra adattatore senza sensore
8b Piastra adattatore con sensore
9 uscita fessura membrana
10 Prolunga membrana
11 Membrana protettiva
