Montage en installatie
Wandmontage

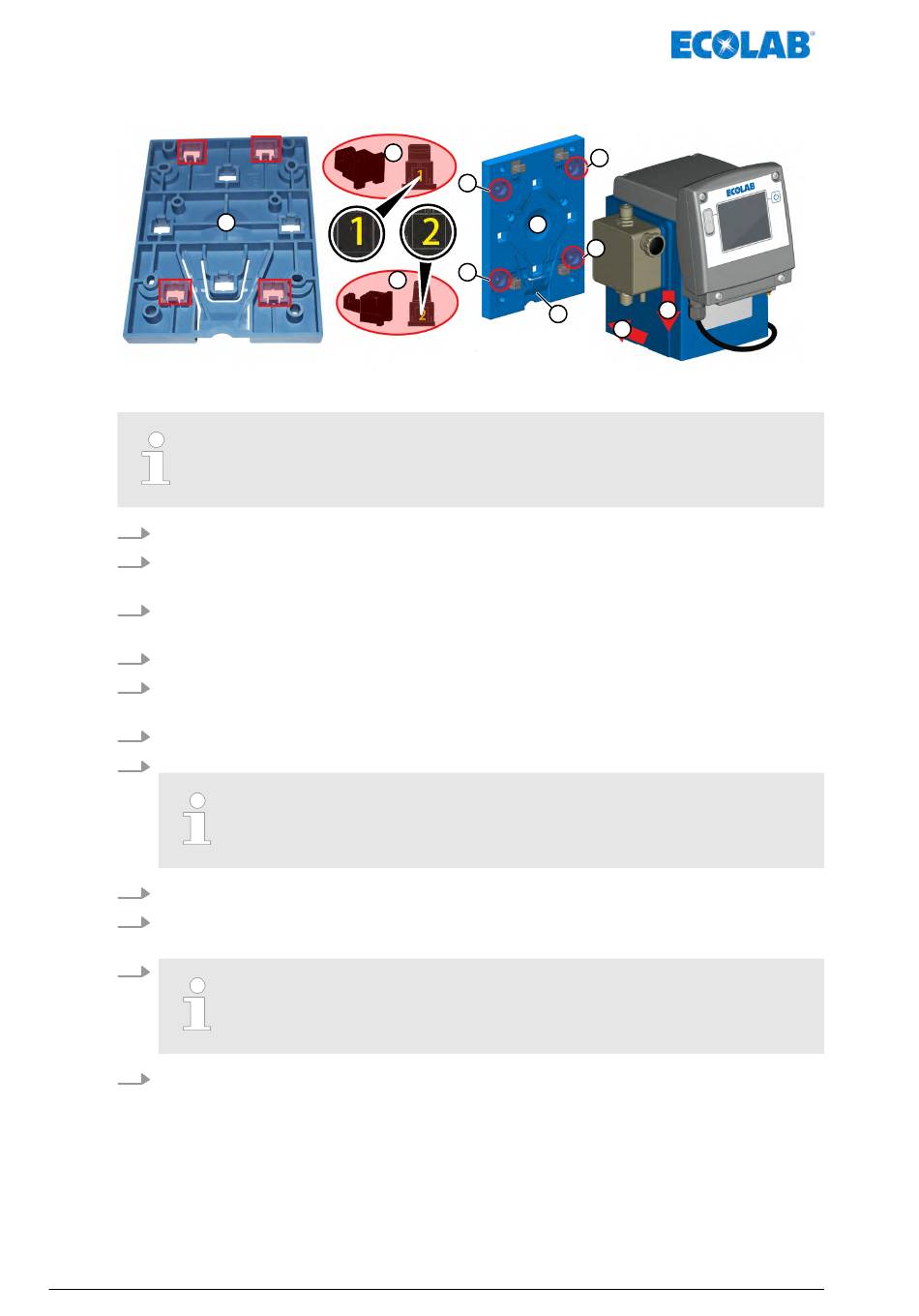

Afb. 10: Voorbereidingen voor de wandmontage
Voor de wandmontage worden fixatie-elementen met het kencijfer 1
( Afb. 10 , pos. 2) en kencijfer 2 ( Afb. 10 , pos. 3) gebruikt.
1.
Montageplaat omdraaien.
2. Vasthoudelementen (kengetal: 1, Afb. 10 , pos. 2) langs achteren in de twee
bovenste openingen "wall" (= wandmontage) steken en laten vastklikken.
3. Vasthoudelementen (kengetal: 2, Afb. 10 , pos. 3 ) langs achteren in de twee
onderste openingen "wall" steken en laten vastklikken.
4.
Montageplaat weer omdraaien en op de gewenste montageplaats stoppen.
5.
Montageplaat als sjabloon gebruiken en met een spitse pen de gewenste boorgaten
( Afb. 10 , pos. 5) markeren.
6.
Boringen uitvoeren.
7.
Montageplaat op de wand veilig bevestigen.
8.
Pomp langs boven op de haak van de montageplaat plaatsen.
9.
Pomp op de montageplaat naar onderen schuiven tot deze met een duidelijke klik
vastklikt.
10.
11. Montage van de aansluitleidingen (hydraulisch en elektrisch) uitvoeren:
Ä Hoofdstuk 7.2.1 „Hydraulische installatie" op pagina 43
Ä Hoofdstuk 7.2.2 „Elektrische installatie" op pagina 50 .
MAN046939 Rev. 6-10.2021
2
1
3
De haak van de fixatie-elementen moeten naar boven wijzen.
Door het naar beneden drukken van de fixatielus ( Afb. 10 , pos. 6), kan
de pomp weer uit de montageplaat worden losgemaakt.
5
5
4
5
5
6
42
9
8
