Passaggio dal montaggio in verticale a quello a parete
Per poter adattare la pompa alle condizioni locali, è possibile utilizzare la pompa "in piedi"
(installazione in piedi) o "sospesa" (montaggio a parete).
3
2

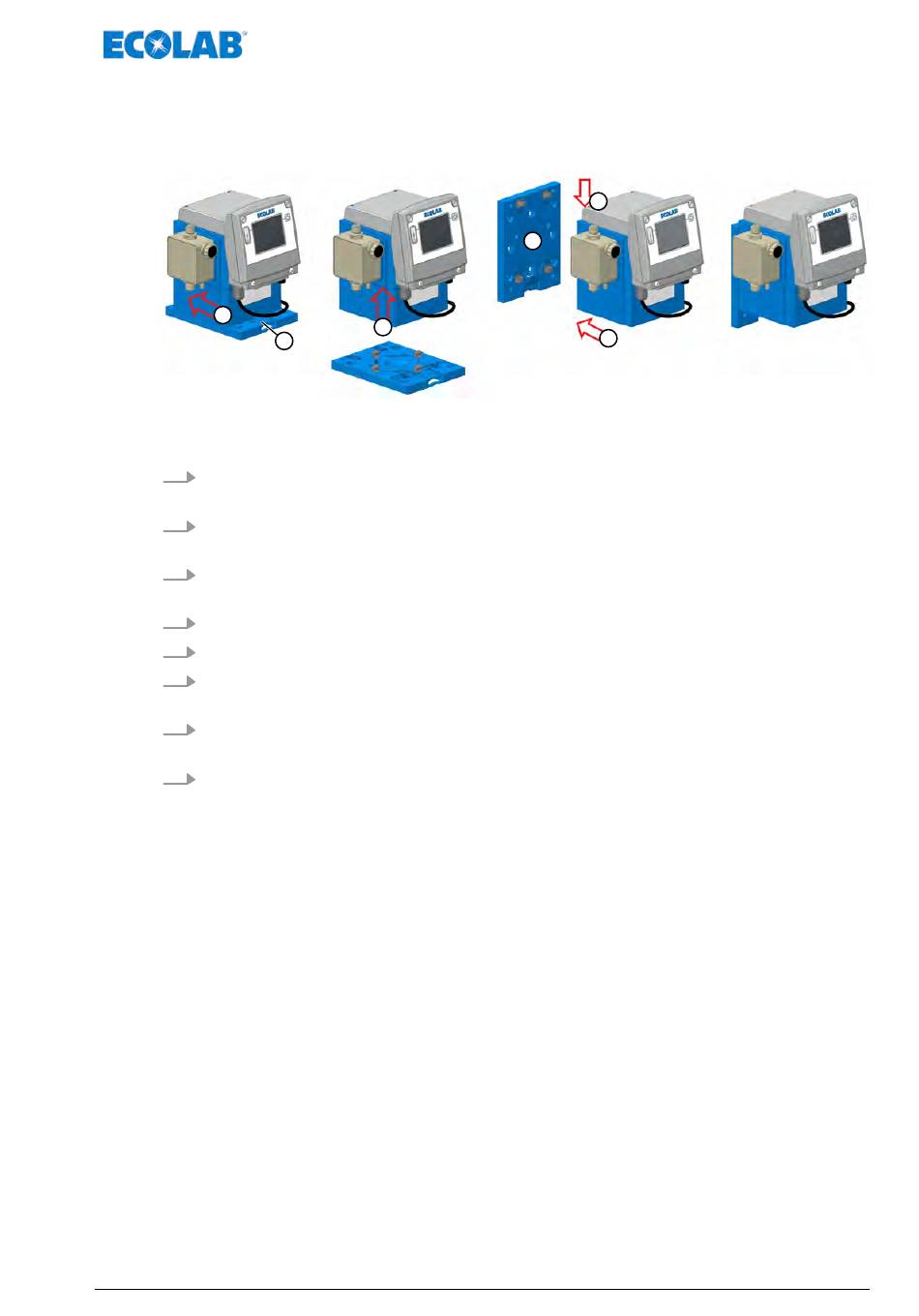

Fig. 104: Passaggio da montaggio in verticale (in verticale, ad esempio su pavimento, console o tanica) per il montaggio a
parete (appesa)
1.
Smontare i cavi di collegamento quanto necessario (idraulicamente ed
elettricamente).
2.
Premere la linguetta di ritegno verso il basso per sganciare il dispositivo di blocco
della pompa.
3.
Spostare la pompa all'indietro sulla piastra di montaggio per sganciare gli elementi di
fissaggio dal fondo pompa.
4.
Rimuovere la pompa verso la parte superiore della piastra di montaggio.
5.
Montare la piastra di montaggio a parete .
6.
Mettere la pompa dall'alto sulla piastra di montaggio in modo che gli elementi di
fissaggio della piastra di montaggio vadano negli incavi sul lato della pompa.
7.
Far scorrere la pompa verso il basso sugli elementi di fissaggio finché non scatta in
posizione in modo udibile.
8.
Eseguire il montaggio delle linee di collegamento (idrauliche ed elettriche):
Ä Capitolo 7.2.1 «Installazione idraulica» a pag. 45
Ä Capitolo 7.2.2 «Installazione elettrica» a pag. 52 .
Ricostruzione, aggiornamento, riparazione
5
4
189
7
6
