7.2 Installation
7.2.1 Installation hydraulique
Personnel :
Équipement de protection :
2
3
D
1
P
S
4
Utilisation d'une soupape multifonction (SMF) :
Les soupapes de maintien de pression et de décharge (repère 1 et repère 2)
peuvent être remplacées par une soupape multifonction (SMF) (repère 3). En
cas utilisation de cette pièce, il convient de respecter impérativement la notice
associée
Lors de l'utilisation d'une soupape de dosage, des pics de pression <1,2 mPa (12 bar)
peuvent se produire.
Ceci entraîne alors l'affichage d'une erreur et l'arrêt de la pompe.
Dépannage :
1.
Contrôler la contre-pression !
2.
Contrôler toutes les soupapes des conduites de dosage : l'une des soupapes
pourrait ne pas être ouverte correctement ou même être fermée.
3.
Vérifier la pression du système et la réduire, le cas échéant.
n Mécanicien
n Personnel d'entretien
n Personne qualifiée
n Gants de protection résistant aux produits chimiques
n Lunettes de protection
n Chaussures de sécurité

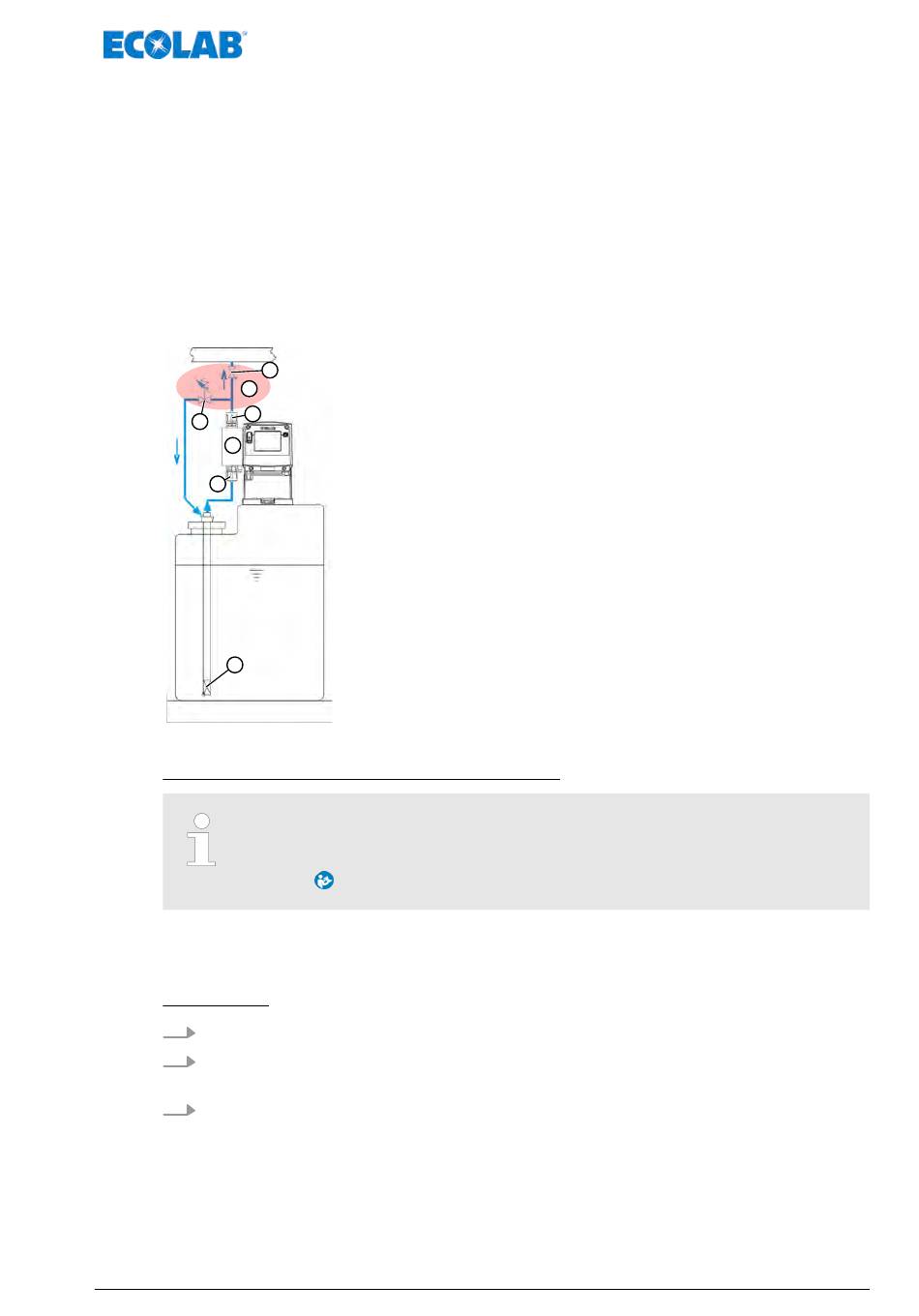

Schéma de montage
1 Soupape de décharge
2 Soupape de maintien de pression
3 En option : soupape multifonction (SMF)
4 Lance d'aspiration ou soupape d'aspiration de fond
D Soupape de refoulement
P Partie supérieure de la pompe
S Soupape d'aspiration
.
