Sistema de mando / software
Conectar el cable Degas a la bomba

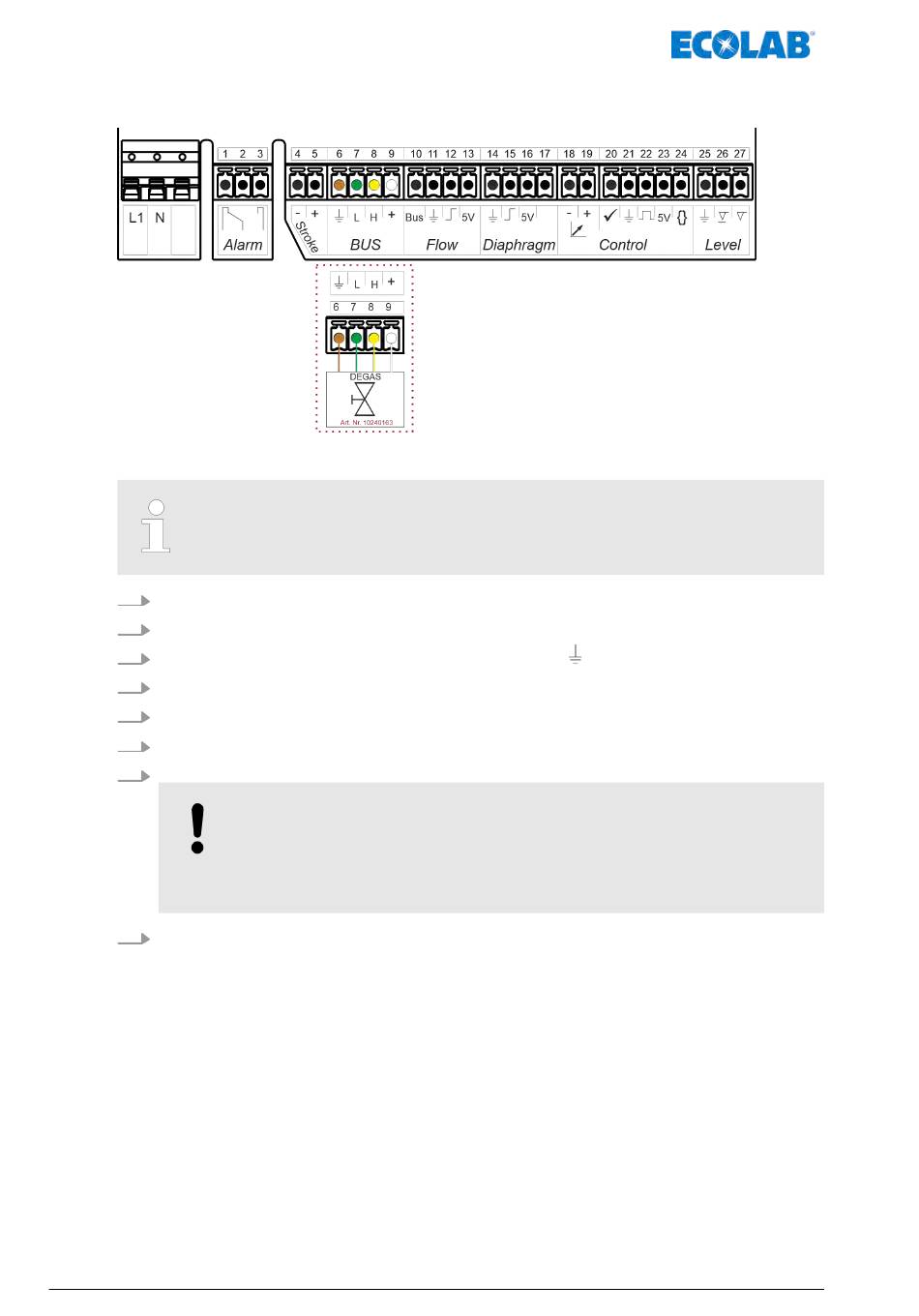

Fig. 66: Asignación de bornes Degas EcoAdd
La conexión de Degas EcoAdd se realiza en la placa en la conexión «BUS»
marcada (bornes 6-9).
1.
Desconectar la bomba de la tensión de alimentación.
2.
Desmontar la tapa del compartimento de terminales
3.
Conectar el cable trenzado marrón al borne 6 (GND ).
4.
Conectar el cable trenzado verde al borne 7 (CAN L).
5.
Conectar el cable trenzado amarillo al borne 8 (CAN H).
6.
Conectar el cable trenzado blanco al borne 9 (24 V ).
7.
Montar la tapa del compartimento de terminales.
8.
Volver a conectar la alimentación de tensión de la bomba.
