ECOLAB EcoAdd Betriebsanleitung Seite 464

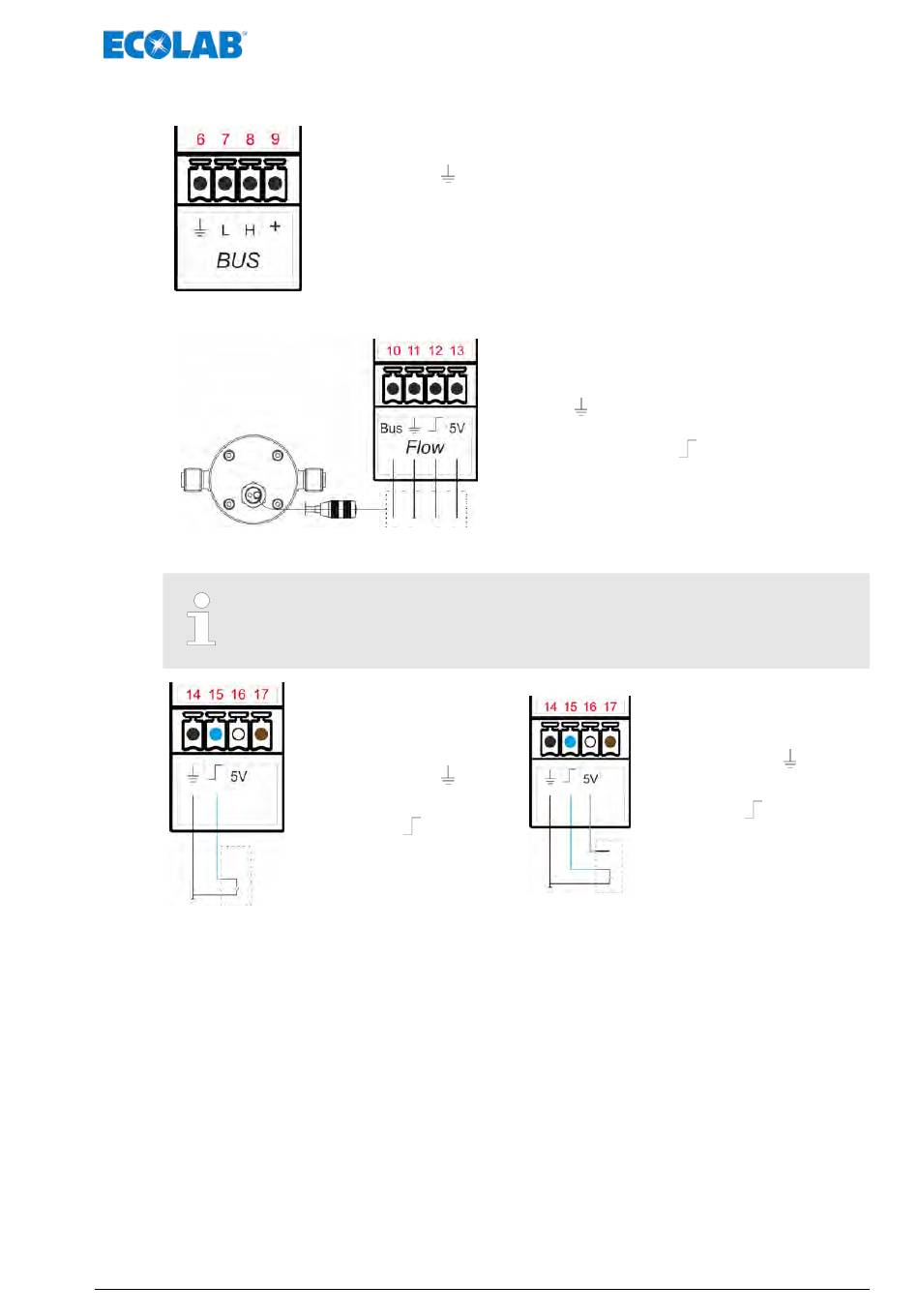

[BUS] - signal BUS
6 = GND (masse)
7 = CAN L
8 = CAN H
9 = 24 V
[Flow] - surveillance du dosage - compteur à roues ovales OGM
[Diaphragm] - surveillance de rupture de membrane
Pour la configuration côté logiciel, voir :
Ä Chapitre 8.8.16 « Rupture de membrane » à la page 130
Entrée avec contact sans potentiel
14 GND (masse)
n
Couleur : noir
15 Signal de rupture de
n
membrane
Couleur : bleu
Montage et raccordement
10 = Bus (compteur à roues ovales)
Couleur : blanc
11 = GND
Couleur : bleu
12 = Surveillance de débit
Couleur : noir
13 = 5 volts
Couleur : marron
Interrupteur électronique (NPN)
n
n
n
55
PLUS
14 GND (masse)
Couleur : noir
15 Signal de rupture de
membrane
Couleur : bleu
16 5 Vcc
Couleur : blanc
MAN046939 Rév. 6-10.2021
