Commande/logiciel
Sélection/réglage de l'option [Mode de fonctionnement] [Courant]
Exemple :
Signal d'entrée 4 - 20 mA = débit de dosage 0 - 100 %
2
10

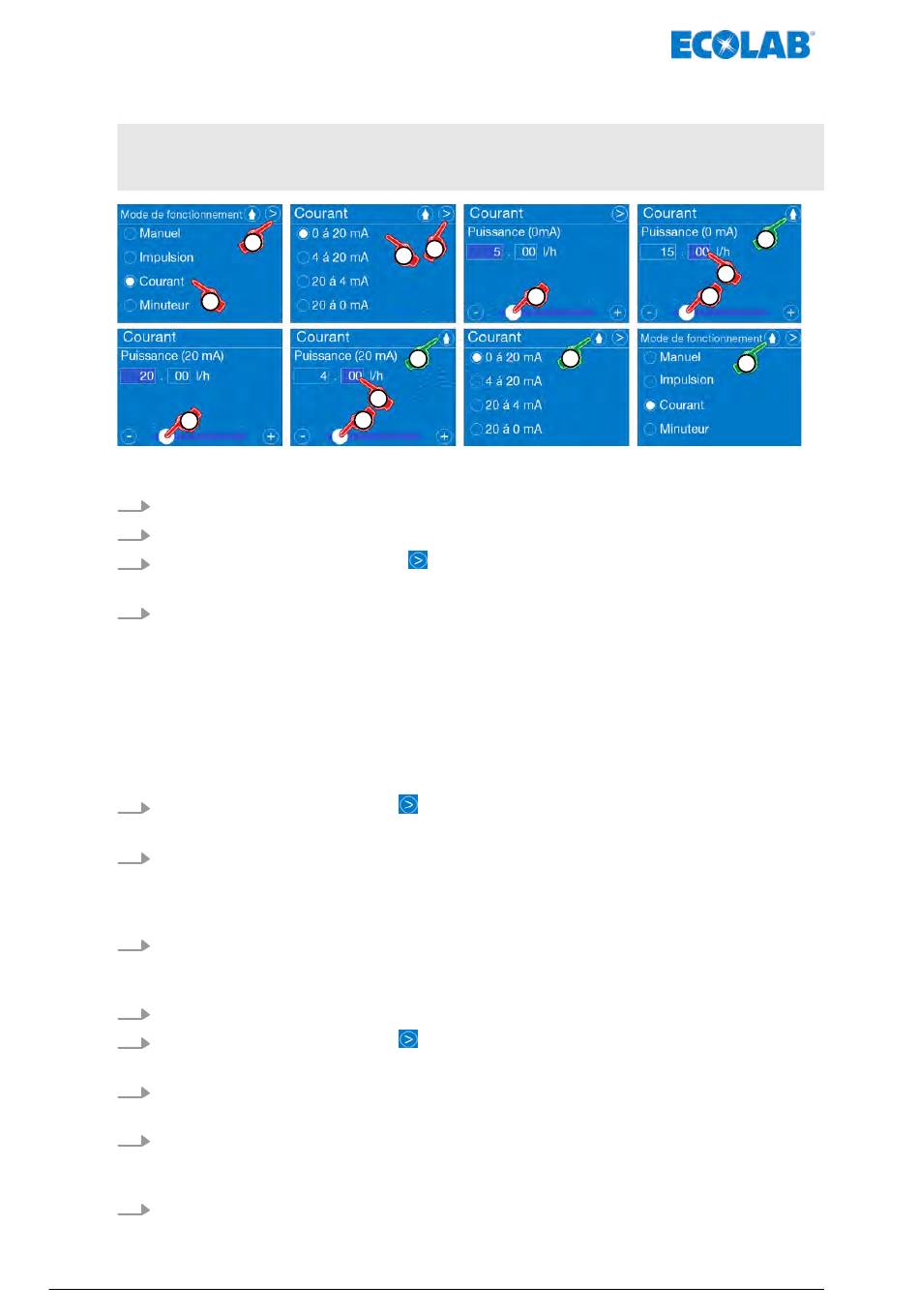

Fig. 33 : Mode de fonctionnement : courant
1.
Ouvrir le [Menu principal] :
2.
Sélectionner [Mode de fonctionnement] [Courant].
3.
Appuyer sur la touche [Suivant]
ð L'écran passe au réglage du courant.
4.
Sélectionner la « plage de courant » :
0 à 20 mA (< 0,2 mA = 0 % du débit de dosage, > 19,8 mA = 100 % du débit de
n
dosage)
4 à 20 mA (< 4,2 mA = 0 % du débit de dosage, > 19,8 mA = 100 % du débit de
n
dosage)
20 à 4 mA (> 19,8 mA = 0 % du débit de dosage, < 0,2 mA = 100 % du débit de
n
dosage)
20 à 0 mA (> 19,8 mA = 0 % du débit de dosage, < 0,2 mA = 100 % du débit de
n
dosage)
5.
Appuyer sur la touche Suivant
ð L'écran passe au réglage du débit de dosage minimal.
6.
Régler la valeur en « mA » de la partie entière à l'aide du curseur de la barre de
défilement.
Valeur de réglage inférieure + 0,2 mA = 0 % du débit de dosage
Valeur de réglage supérieure – 0,2 mA = 100 % du débit de dosage
7.
Sélectionner le champ de saisie de la partie décimale.
ð La couleur du champ devient bleu foncé. Il est alors possible de saisir la valeur
dans le champ.
8.
Régler la partie décimale à l'aide du curseur de la barre de défilement.
9.
Appuyer sur la touche Suivant
ð L'écran passe au réglage du débit de dosage maximal.
10. Régler la partie entière de la valeur en « mA » à l'aide du curseur de la barre de
défilement.
11. Sélectionner le champ de saisie de la partie décimale.
ð La couleur du champ devient bleu foncé. Il est alors possible de saisir la valeur
dans le champ.
12. Régler la partie décimale à l'aide du curseur de la barre de défilement.
MAN046939 Rév. 6-10.2021
3
4
13
11
12
Ä Chapitre 8.5 « Menu principal » à la page 67
.
.
