Sistema de mando / software
[Modo de funcionamiento] [Corriente] Seleccionar / Ajustar
Ejemplo:
Señal de entrada 4 - 20 mA = rendimiento de dosificación 0 - 100%
2
10

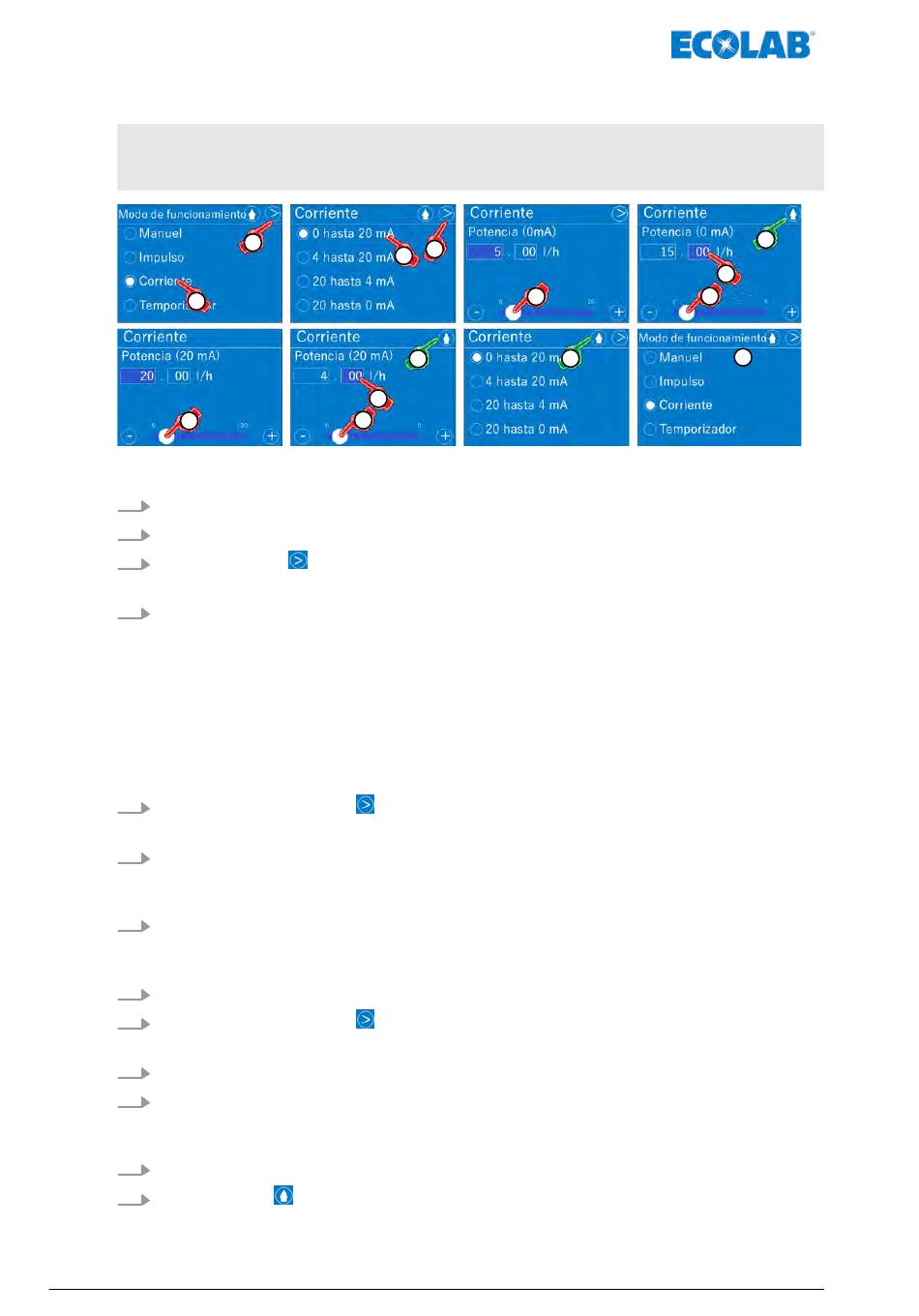

Fig. 33: Modo de funcionamiento: corriente
1.
[Acceder al menú principal]:
2.
[Seleccionar modo de funcionamiento] [Corriente].
3.
[ Pulsar la tecla]
ð Cambio de pantalla para el ajuste de la corriente.
4.
«Seleccionar el rango de corriente» :
0 hasta 20 mA (< 0,2 mA = 0 % rendimiento de dosificación, > 19,8 mA = 100 %
n
rendimiento de dosificación)
4 hasta 20 mA (< 4,2 mA = 0 % rendimiento de dosificación, > 19,8 mA = 100 %
n
rendimiento de dosificación)
20 hasta 4 mA (> 19,8 mA = 0 % rendimiento de dosificación, > 0,2 mA = 100 %
n
rendimiento de dosificación)
20 hasta 0 mA (> 19,8 mA = 0 % rendimiento de dosificación, > 0,2 mA = 100 %
n
rendimiento de dosificación)
5.
Pulsar la tecla Continuar
ð Cambio de pantalla para el ajuste del rendimiento de dosificación mínimo.
6.
«Ajustar mA» en la cifra antes de la coma con la barra de duración.
Valor de ajuste inferior + 0,2 mA = 0 % potencia de dosificación
Valor de ajuste superior – 0,2 mA = 100 % potencia de dosificación
7.
Seleccionar el campo para introducir la cifra después de la coma.
ð El color del campo cambia a azul oscuro; el campo está listo para la entrada de
datos.
8.
Ajustar la cifra después de la coma con la barra de duración.
9.
Pulsar la tecla Continuar
ð Cambio de pantalla para el ajuste del rendimiento de dosificación máximo.
10.
«Ajustar mA» en la cifra antes de la coma con la barra de duración.
11. Seleccionar el campo para introducir la cifra después de la coma.
ð El color del campo cambia a azul oscuro; el campo está listo para la entrada de
datos.
12. Ajustar la cifra después de la coma con la barra de duración.
13. Pulsar la tecla
