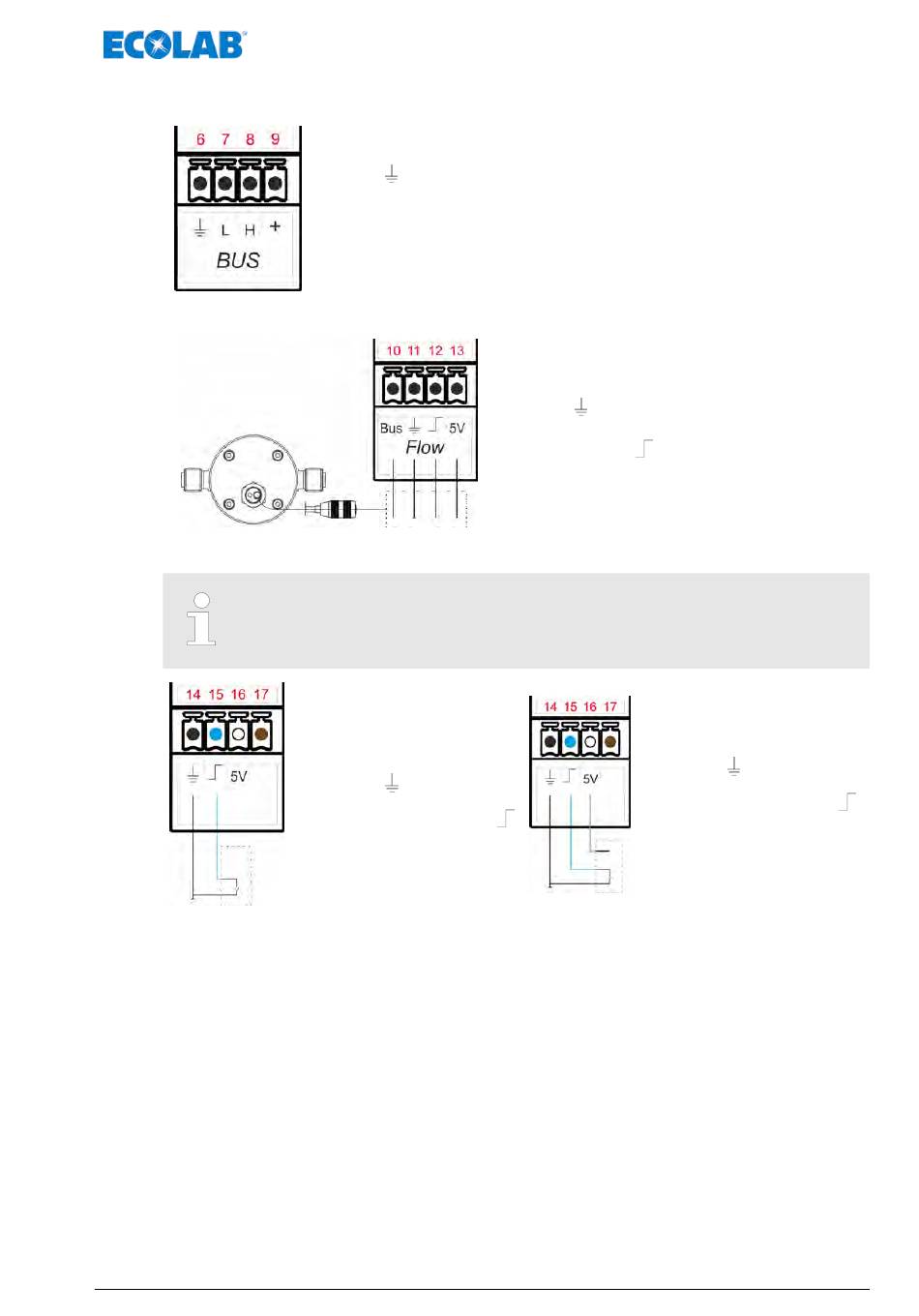

[BUS] BUS-signaal
6 = GND
7 = CAN L
8 = CAN H
9 = 24 V
[Flow] Doseercontrole - Ovale tandwielmeter OGM
[Diaphragm] Membraanbreukcontrole
Voor configuratie aan softwarezijde zie:
Ä Hoofdstuk 8.8.16 „Membraanbreuk" op pagina 124
Ingang met potentiaalvrij contact
14 GND
n
Kleur: zwart
15 Membranbreuksignaal
n
Kleur: blauw
Montage en installatie
PLUS
10 = bus (ovale tandwielmeter)
Kleur: wit
11 = GND
Kleur: blauw
12 = debietcontrole
Kleur: zwart
13 = 5 Volt
Kleur: bruin
Elektronische schakelaar (NPN)
n
n
n
53
14 GND
Kleur: zwart
15 Membranbreuksignaal
Kleur: blauw
16 5 V, DC
Kleur: wit
