ECOLAB EcoAdd Betriebsanleitung Seite 1013

cabezal de la bomba 30 l/h y 50 l/h
4
2
1
3

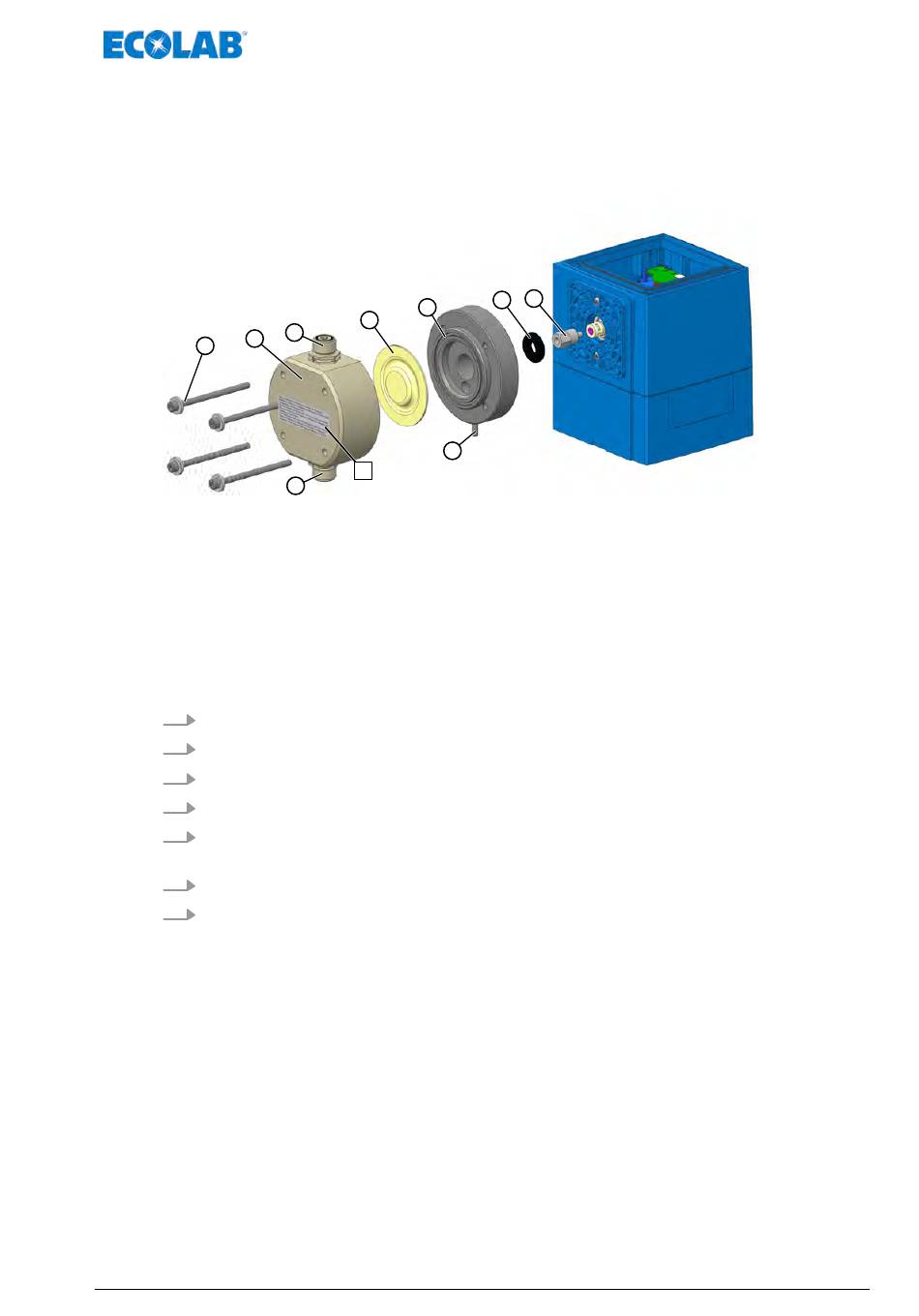

Fig. 94: Sustitución de las membranas y del cabezal de la bomba
A Etiqueta: Par de apriete de los tornillos del cabezal
dosificador
1 Tornillos del cabezal dosificador (4 unidades)
2 Cabezal de la bomba
3 Válvula de aspiración
4 Válvula de descarga
5 Membrana
6 a Placa intermedia sin sensor
1.
Desenroscar la válvula de succión y descarga (pos. 3 y pos. 4).
2.
Soltar los tornillos del cabezal dosificador (pos. 1).
3.
Retirar el cabezal de la bomba (pos. 2).
4.
Retirar la membrana (pos. 5) y la placa intermedia (pos. 6a o 6b).
5.
Sacar membrana protectora (pos. 7) de la prolongación de membrana (pos. 8a o
8b).
6.
Sacar prolongación de membrana (pos. 8a o 8b) del empujador.
7.
Nuevo montaje en orden inverso.
9
8
6
5
7
A
6b Placa intermedia con sensor
7
8
9 a Prolongación de membrana para placa intermedia sin
9b Prolongación de membrana para placa intermedia sin
177
Mantenimiento
Salida de rotura de membrana
Membrana protectora
sensor
sensor
