Montaje en mesa
1

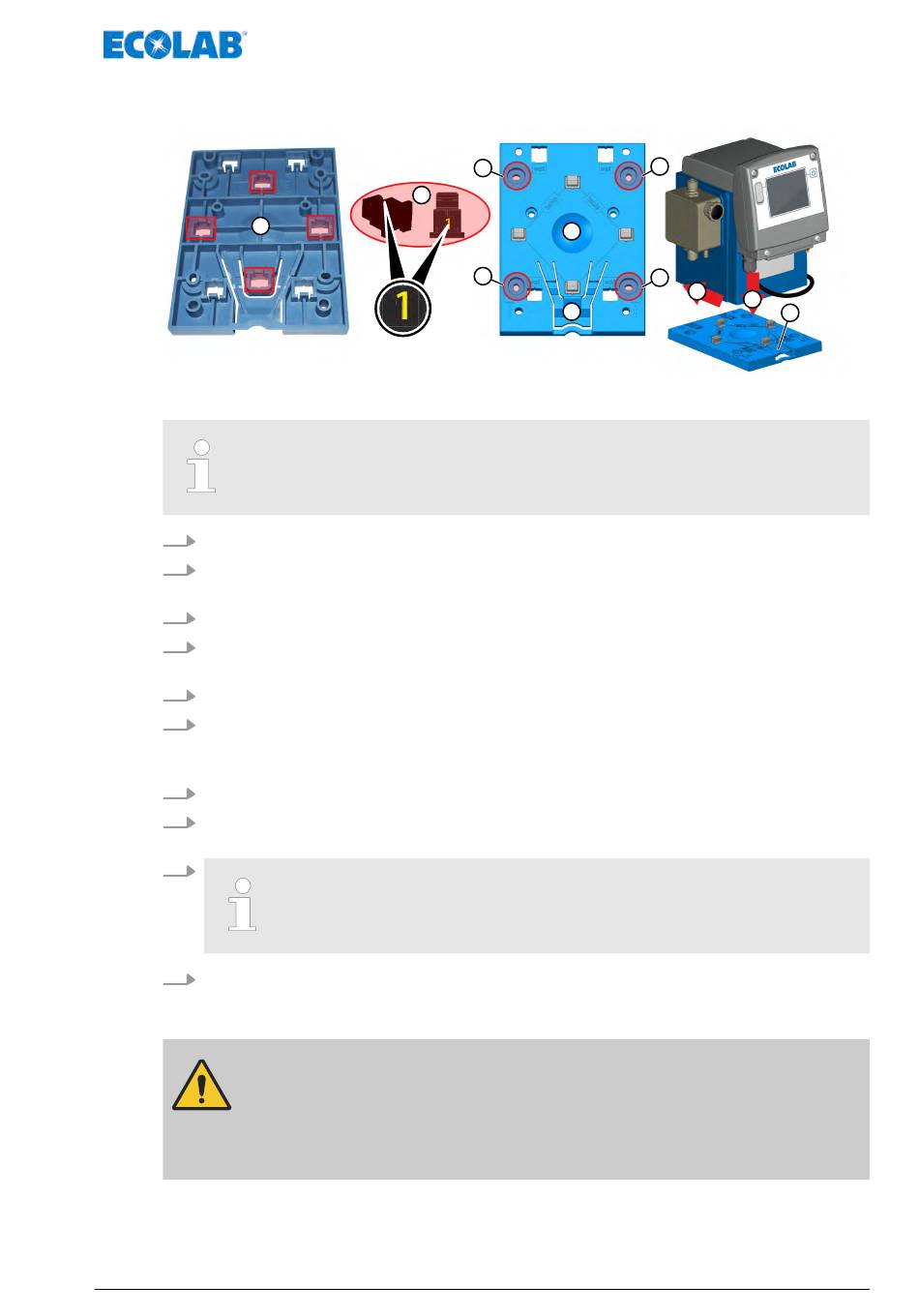

Fig. 9: Preparaciones para el montaje en mesa
Para el montaje en mesa se emplean sólo elementos de sujeción ( Fig. 9 , pos.
2) con el número 1.
1.
Voltear la placa de montaje
2.
Introducir los elementos de sujeción desde atrás en los cuatro orificios «table»
(= montaje en mesa) y encajar.
3.
Voltear de nuevo la placa de montaje y fijarla en el lugar de montaje deseado.
4.
Utilizar la placa de montaje de plantilla y marcar con un lápiz afilado los puntos de
perforación ( Fig. 9 , pos. 4) deseados.
5.
Taladrar los agujeros.
6.
Para el montaje sobre una base de piedra, utilizar tacos y tornillos adecuados para
la fijación de la placa de montaje.
Para el montaje de mesa fijar la placa de montaje con tornillos Ø 5 mm.
7.
Colocar la bomba sobre la placa de montaje.
8.
Empujar hacia atrás la bomba sobre la placa de montaje hasta que encaje con un
«clic» audible.
9.
Presionando hacia abajo la pestaña de sujeción ( Fig. 9 , pos. 5) es
posible soltar de nuevo la bomba desde la placa de montaje.
10. Realizar el montaje de las líneas de conexión (hidráulicas y eléctricas):
Ä Capítulo 7.2.1 «Instalación hidráulica» en la página 45
Ä Capítulo 7.2.2 «Instalación eléctrica» en la página 52 .
¡PELIGRO!
La placa de montaje se puede montar sobre un recipiente apropiado. No
perfore orificios nuevos para evitar que se escape el medio de dosificación.
Solo deben utilizarse depósitos que estén prefabricados para el montaje de la
bomba mediante insertos roscados.
4
2
3
4
5
43
Montaje e instalación
4
4
8
7
5
