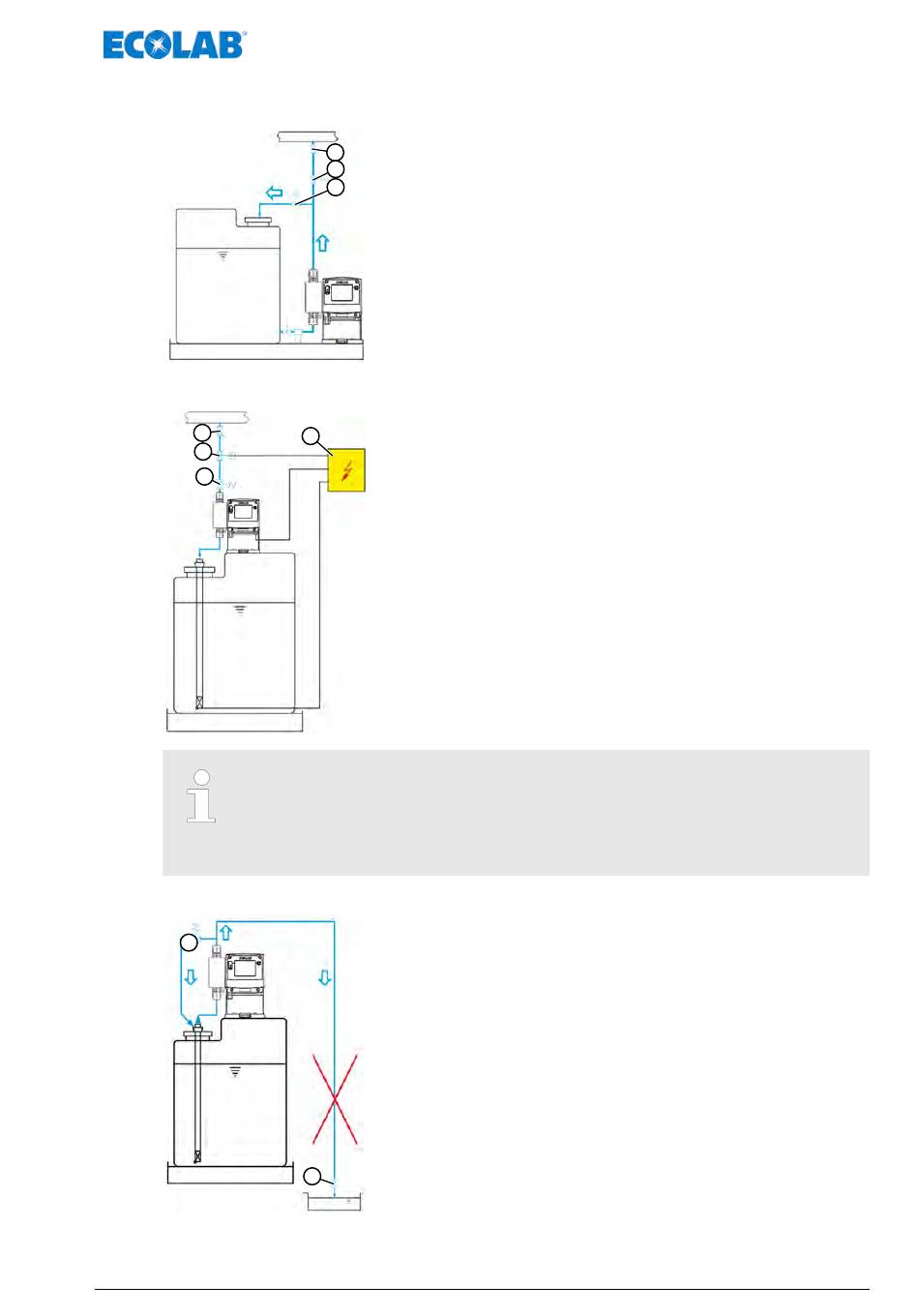

Esempio di installazione 2
1
2
3
Esempio di installazione 3
1
2
3
4
Una valvola di ritegno o di dosaggio non è un mezzo di chiusura ermetica.
Per impedire la perdita del mezzo di dosaggio quando la pompa è ferma, si
consiglia l'installazione di un'elettrovalvola (pos. 3), che viene sbloccata con la
pompa.
Esempio di installazione 4
1
2
In caso di mezzi da degassare o prodotti con viscosità > 100 mPas, si
consiglia di impostare funzionamento con alimentazione.
È tuttavia importante assicurare che il punto di innesto (pos. 1), venga
sistemato sopra il serbatoio di raccolta e/o che venga installata una
corrispondente valvola per il mantenimento della pressione (pos. 2).
In questo modo si evitano indesiderati sifonamenti nel contenitore di
raccolta.
1 Valvola di iniezione / valvola di dosaggio
2 Valvola per il mantenimento della pressione
3 Valvola di troppo pieno
In caso di dosaggio in tubi con depressione bisogna installare una valvola
per il mantenimento della pressione (pos. 4) nel tubo di dosaggio.
1 Valvola di iniezione / valvola di dosaggio
2 Rilascio esterno
3 Valvola elettromagnetica
4 Valvola per il mantenimento della pressione
Bisogna evitare di predisporre il punto di dosaggio sotto il contenitore
di raccolta dato che sussiste il pericolo di sifonamenti nel contenitore di
raccolta.
1 Valvola di troppo pieno
2 Valvola di iniezione / valvola di dosaggio
47
Montaggio e installazione
