Cambio de montaje de pie a montaje en pared
A fin de poder adaptar la bomba a las circunstancias locales, es posible utilizar la bomba
de manera "vertical" (montaje de pie) o "suspendida" (montaje en pared).
3
2

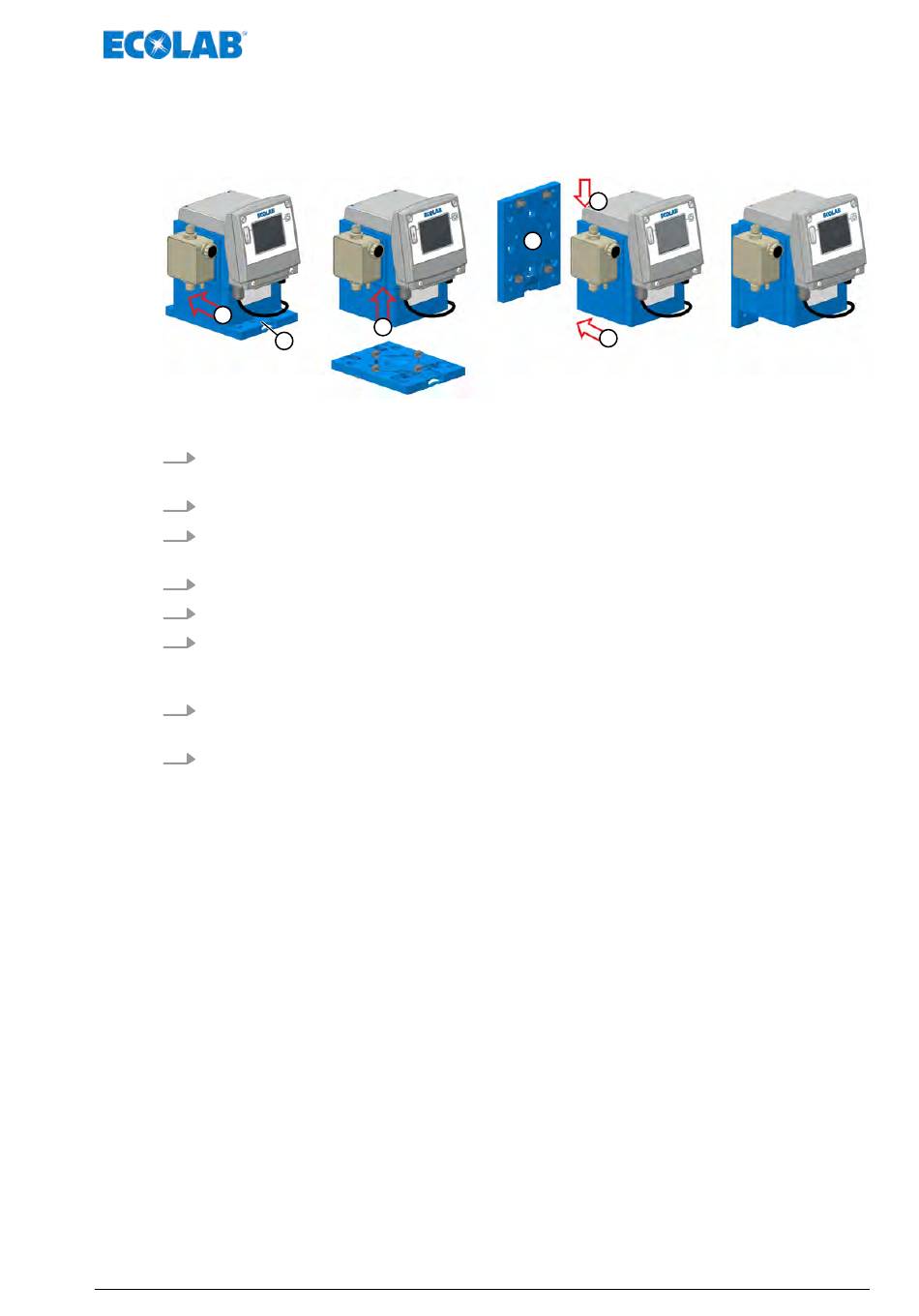

Fig. 105: Cambio de montaje vertical (de pie, por ejemplo, suelo, consola o bidón) a montaje en pared (colgante)
1.
Desmontar las conexiones eléctricas en la medida en que sea necesario (hidráulicas
y eléctricas).
2.
Presionar hacia abajo la pestaña de sujeción para soltar el bloqueo de la bomba.
3.
Empujar la bomba sobre la placa de montaje hasta que se suelten los elementos de
sujeción de la base de la bomba.
4.
Retirar la bomba de la placa de montaje tirando hacia arriba.
5.
Montar la placa de montaje en la pared.
6.
Colocar la bomba desde arriba sobre la placa de montaje, de modo que los
elementos de sujeción de la placa de montaje encajen en las entalladuras del lado
de la bomba.
7.
Empujar la bomba hacia abajo sobre los elementos de sujeción hasta que estos
encajen de forma audible.
8.
Realizar el montaje de las líneas de conexión (hidráulicas y eléctricas):
Ä Capítulo 7.2.1 «Instalación hidráulica» en la página 45
Ä Capítulo 7.2.2 «Instalación eléctrica» en la página 52 .
