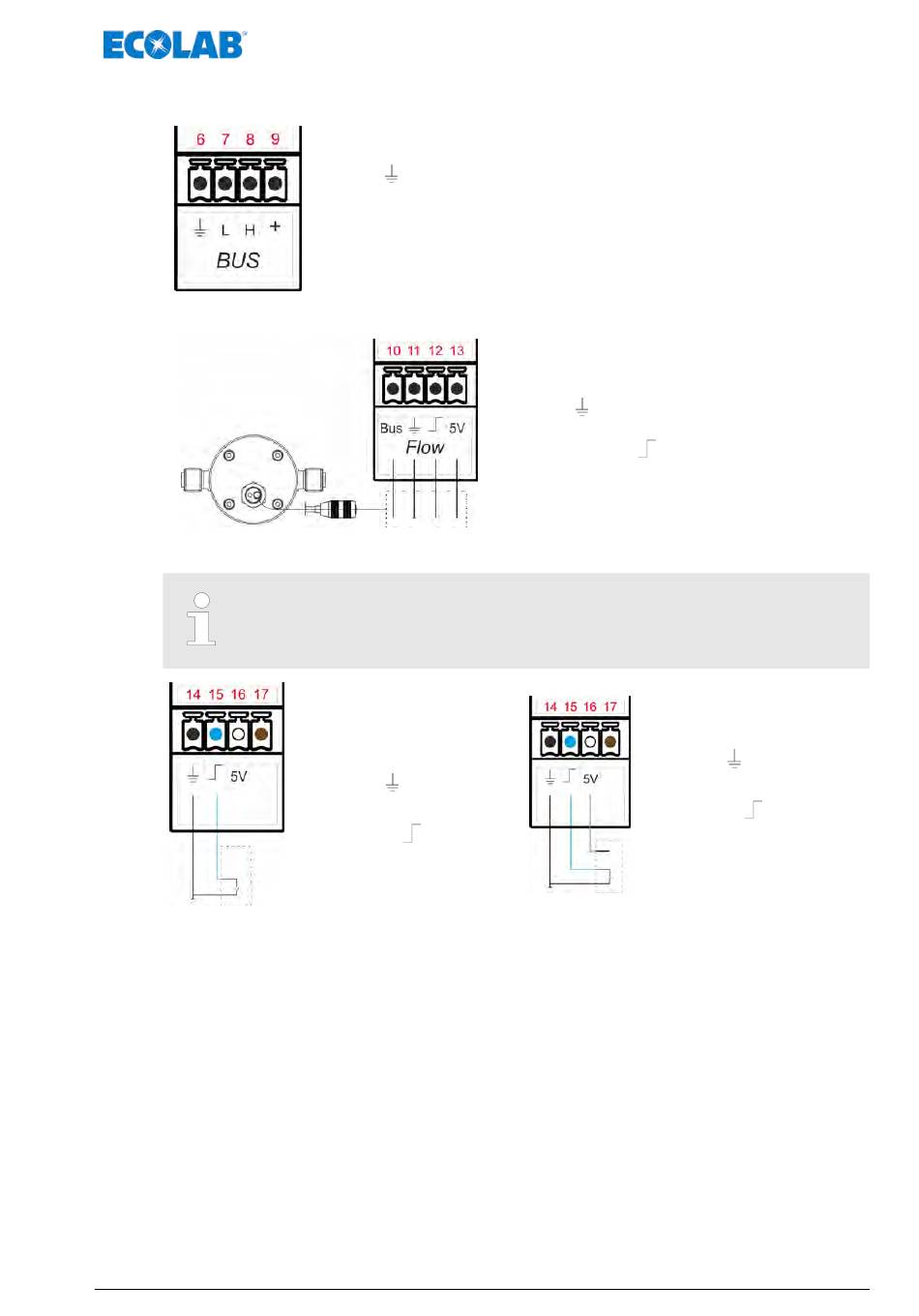

[BUS] Señal BUS
6 = GND
7 = CAN L
8 = CAN H
9 = 24 V
[Flow] Control de la dosificación - contador de ruedas ovaladas OGM
[Diaphragm] Control de rotura de membrana
Para la configuración del software, véase:
Ä Capítulo 8.8.16 «Rotura de membrana» en la página 128
Entrada con contacto libre de
potencial
14 tierra
n
Color: negro
15 señal de rotura de
n
membrana
Color: azul
10 = bus (contadores de ruedas ovaladas)
Color: blanco
11 = tierra
Color: azul
12 = control de flujo
Color: negro
13 = 5 voltios
Color: marrón
Interruptor electrónico (NPN)
n
n
n
55
Montaje e instalación
PLUS
14 tierra
Color: negro
15 señal de rotura de
membrana
Color: azul
16 5 V, CC
Color: blanco
