12.3 Sustitución de la válvula de aspiración / descarga y cartucho de dosificación
Personal:
Equipo de protección:
1
2
3
A
4
5
6
7

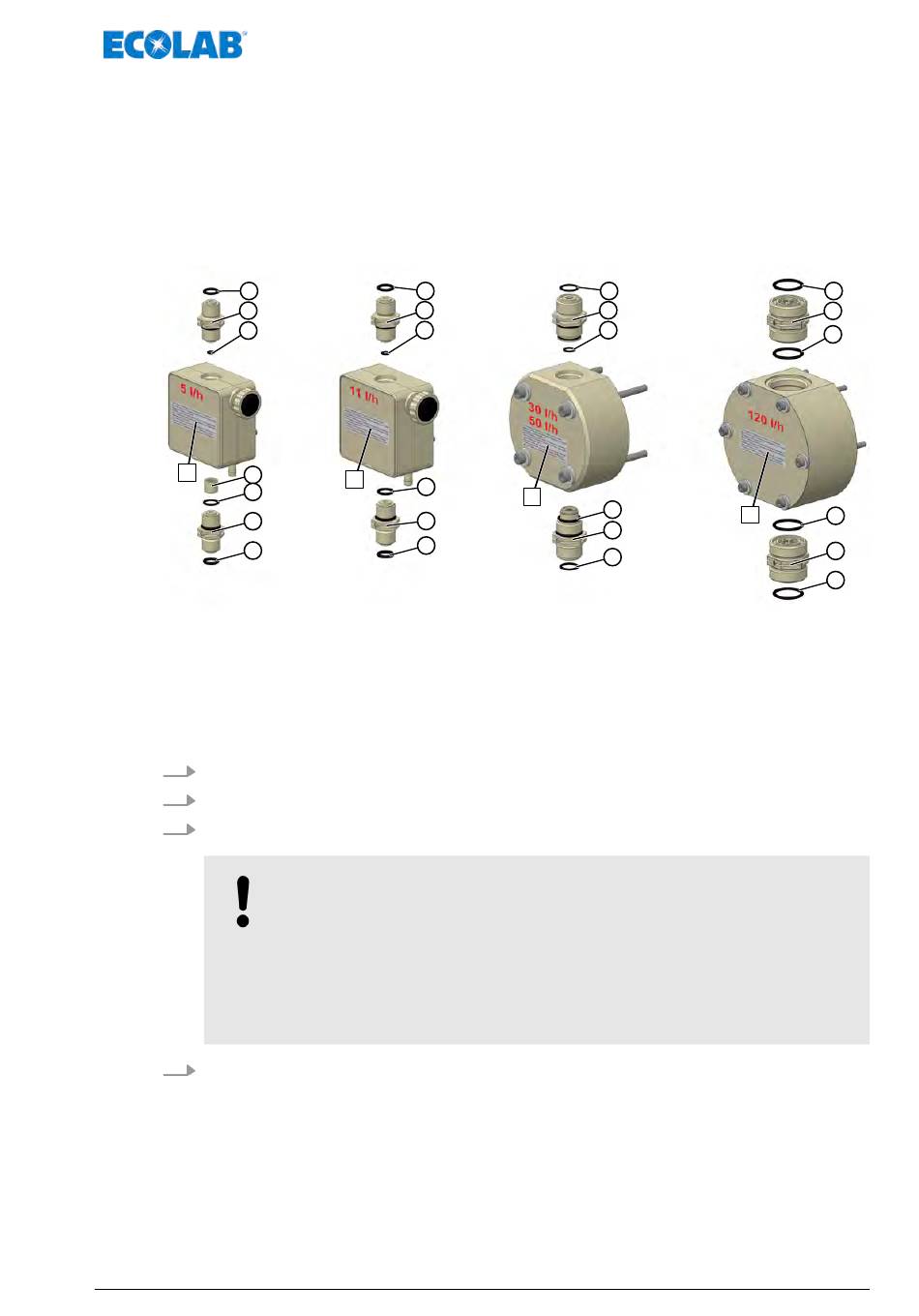

Fig. 92: Sustitución de la válvula de aspiración / descarga y cartucho de dosificación
1 Conexión para manguera con junta tórica lado de
presión
2 Válvula de descarga
3 Junta tórica: válvula de descarga-cabezal de bomba
4 Cartucho de dosificación V3
1.
Desmontar la válvula de aspiración y descarga con la llave de boca.
2.
Montar todas las juntas tóricas
3.
Montar los cartuchos de dosificación (con el cabezal de la bomba con 5 l/h)
(versión de válvula V3)
4.
Atornillas la válvula de aspiración y descarga nueva en la posición correcta.
n Mecánico
n Personal de servicio
n Especialista
n Guantes de protección resistentes a productos químicos
n Gafas protectoras
1
2
3
A
5
6
7
¡AVISO!
¡Asegúrese de que las válvulas dosificadoras estén instaladas
correctamente!
Ä «Montar las válvulas de dosificación en posición correcta»
en la página 174
Pares de apriete de las válvulas de aspiración y descarga:
Ä Par de apriete de las válvulas de succión/descarga .
véase
1
2
3
A
5
6
7
5 Junta tórica: válvula de aspiración-cabezal de bomba
6 Válvula de aspiración
7 Conexión para manguera con junta tórica lado de
succión
A Pares de apriete de los tornillos del cabezal dosificador
173
Mantenimiento
1
2
3
A
5
6
7
