[Modus] [Stroom] Selecteren / Instellen
Voorbeeld:
Ingangssignaal 4 - 20 mA = doseervermogen 0 - 100%
3
2
10

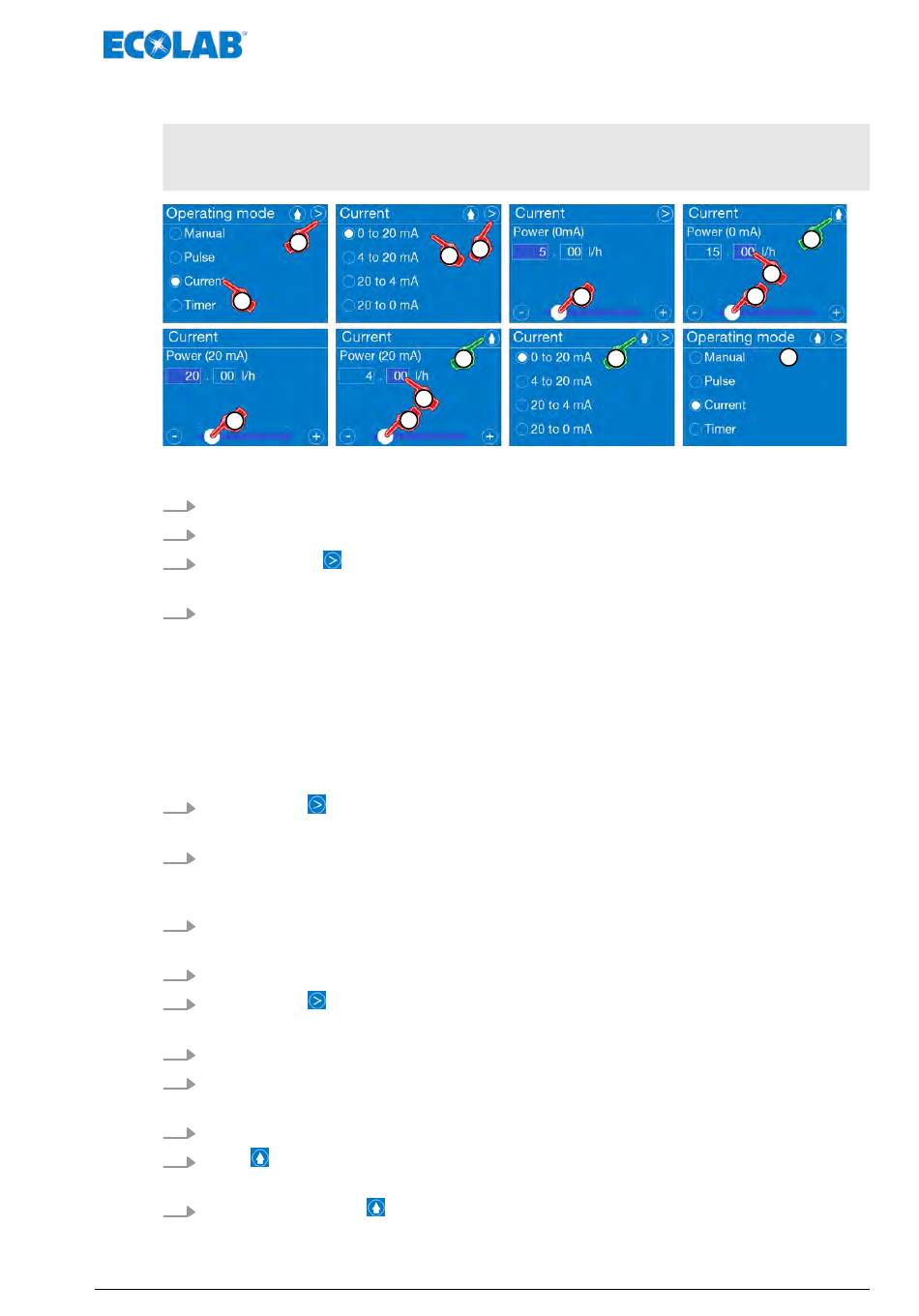

Afb. 33: Modus: Stroom
1.
[Hoofdmenu] oproepen:
2.
[Modus] [Stroom] selecteren.
3.
[ Toets Verder]
ð Schermwissel naar de stroom instelling.
4.
„Stroombereik" selecteren:
0 tot 20 mA (< 0,2 mA = 0 % doseervermogen, > 19,8 mA = 100 %
n
doseervermogen)
4 tot 20 mA (< 4,2 mA = 0 % doseervermogen, > 19,8 mA = 100 %
n
doseervermogen)
20 tot 4 mA (> 19,8 mA = 0 % doseervermogen, < 0,2 mA = 100 %
n
doseervermogen)
20 tot 0 mA (> 19,8 mA = 0 % doseervermogen, < 0,2 mA = 100 %
n
doseervermogen)
5.
Toets Verder indrukken.
ð Schermwissel naar de instelling van het min. doseervermogen.
6.
„mA" in de positie voor de komma met de tijdbalk instellen.
Onderste instelwaarde + 0,2 mA = 0 % Doseervermogen
Bovenste instelwaarde – 0,2 mA = 100 % Doseervermogen
7.
Veld invoeren om de positie na de komma in te voeren.
ð Kleur van het veld verandert naar donkerblauw, veld is klaar voor de invoer.
8.
Positie na de komma met de looptijdbalk instellen.
9.
Toets Verder indrukken.
ð Beeldschermwissel naar de instelling van het max. doseervermogen.
10.
„mA" in de positie voor de komma met de tijdbalk instellen.
11. Veld invoeren om de positie na de komma in te voeren.
ð Kleur van het veld verandert naar donkerblauw, veld is klaar voor de invoer.
12. Positie na de komma met de looptijdbalk instellen.
13. Toets
indrukken.
ð Opslaan van de instellingen, schermwissel: [Stroom].
14. Drukken op de toets
5
4
13
11
12
Ä Hoofdstuk 8.5 „Hoofdmenu" op pagina 64
indrukken.
zorgt voor terugkeren naar het menu: [Modus].
83
Besturing / software
6
14
MAN046939 Rev. 6-10.2021
9
8
7
15
