Montage sur table
1

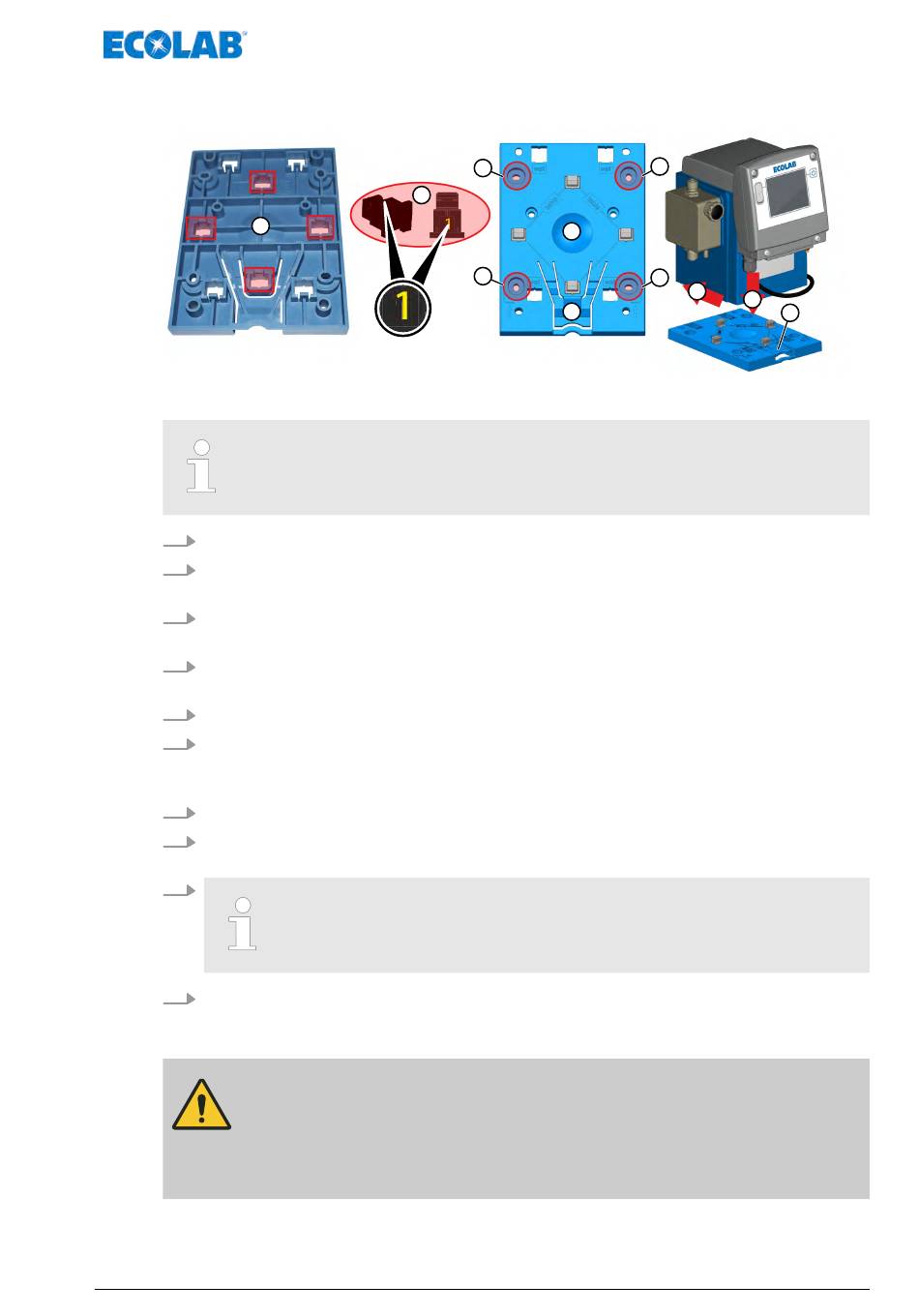

Fig. 9 : Préparatifs pour le montage sur table
Pour le montage sur table, seuls les éléments de support ( Fig. 9 , repère 2)
portant le numéro 1 sont utilisés.
1.
Retourner la plaque de montage
2.
Enficher les éléments de support par l'arrière dans les quatre ouvertures portant
l'inscription « table » (= montage sur table)et les encliqueter.
3.
Retourner à nouveau la plaque de montage et continuer avec la position de montage
souhaitée.
4.
Utiliser la plaque de montage comme gabarit et marquer les trous de perçage
souhaités ( Fig. 9 , repère 4).
5.
Percer les trous.
6.
Pour un montage sur un support minéral, utiliser des chevilles et des vis appropriées
pour fixer la plaque de montage.
Pour un montage sur table, fixer la plaque de montage avec des vis de Ø 5 mm.
7.
Placer la pompe sur la plaque de montage.
8.
Pousser la pompe vers l'arrière sur la plaque de montage jusqu'à ce qu'elle
s'encliquète en émettant un déclic sonore net.
9.
Pour détacher la pompe de la plaque de montage, pousser la languette
de retenue ( Fig. 9 , repère 5) vers le bas.
10. Procéder au montage des raccordements (hydrauliques et électriques) :
Ä Chapitre 7.2.1 « Installation hydraulique » à la page 45
Ä Chapitre 7.2.2 « Installation électrique » à la page 52 .
DANGER !
La plaque de montage peut être montée sur un réservoir approprié. Dans ce
cas, ne percer aucun orifice afin d'éviter tout dégazage de la substance à
doser. N'utiliser que des réservoirs préalablement équipés d'inserts filetés pour
le montage de pompes.
