Entretien
12.3 Remplacement des soupapes d'aspiration/refoulement et de la cartouche de
dosage
Personnel :
Équipement de protection :
1
2
3
A
4
5
6
7

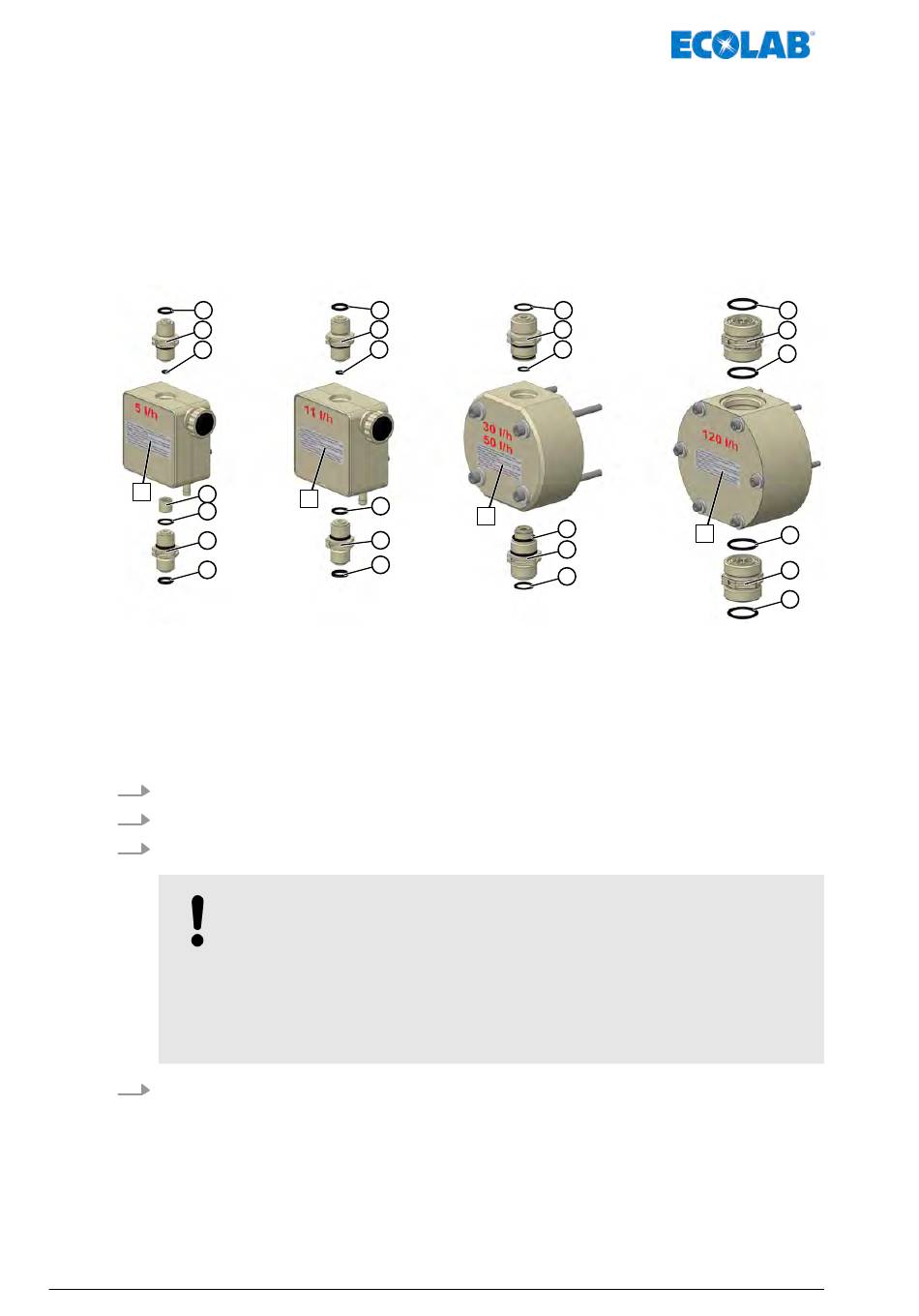

Fig. 92 : Remplacement des soupapes d'aspiration/refoulement et de la cartouche de dosage
1 Raccord de flexible à joint torique côté refoulement
2 Soupape de refoulement
3 Joint torique : Soupape de refoulement-partie
supérieure de la pompe
4 Cartouche de dosage V3
1.
Démonter les soupapes d'aspiration et de refoulement avec une clé à fourche.
2.
Monter tous les joints toriques.
3.
Monter les cartouches de dosage (pour partie supérieure de la pompe à 5 l/h)
(soupapes version V3).
4.
Visser les nouvelles soupapes d'aspiration et de refoulement dans la bonne position.
MAN046939 Rév. 6-10.2021
n Mécanicien
n Personnel d'entretien
n Personne qualifiée
n Gants de protection résistant aux produits chimiques
n Lunettes de protection
1
2
3
A
5
6
7
REMARQUE !
Veiller impérativement à ce que les soupapes de dosage soient bien
montées !
Ä « Montage des soupapes de dosage dans la bonne position »
à la page 177
Couples de serrage des soupapes d'aspiration et de refoulement :
Ä plus d'informations à la page 200 .
voir
1
2
3
A
5
6
7
5 Joint torique : Soupape d'aspiration-partie supérieure
de la pompe
6 Soupape d'aspiration
7 Raccord de flexible à joint torique côté aspiration
A Couples de serrage des vis de la tête de dosage
