Montaje e instalación

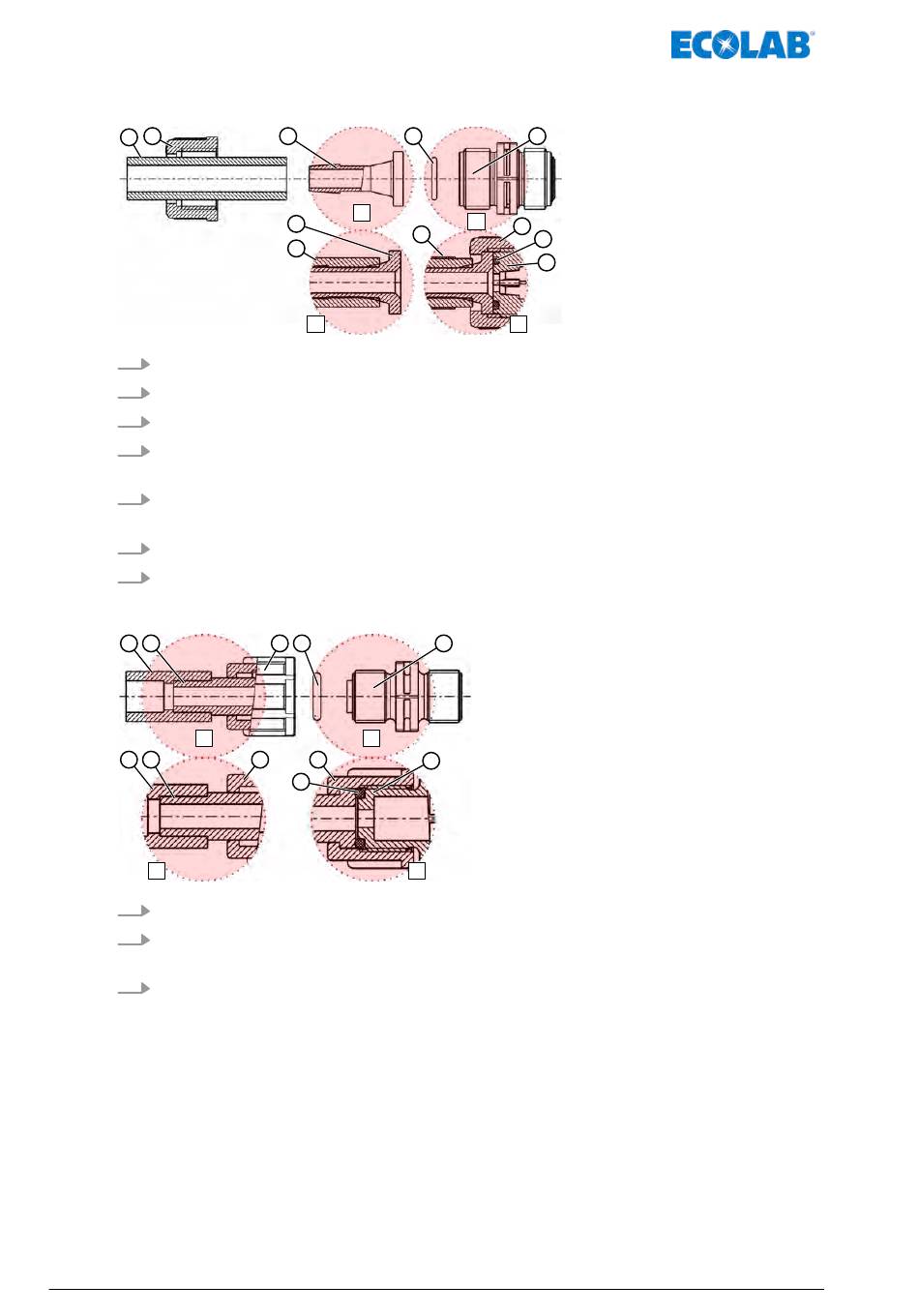

Conexión para manguera y tubo con pieza cónica y abrazadera de manguera
2
1
1.
Cortar la manguera (pos. 1) en línea recta.
2.
Empujar la tuerca de unión (pos. 2) sobre la manguera (pos. 1).
3.
Empujar la abrazadera de manguera (pos. 6) sobre la manguera (pos. 1).
4.
Empujar la manguera (pos. 1) hasta el anillo de tope de la pieza cónica (pos. 3)
(detalle A1).
5.
Colocar la junta tórica (pos. 4) en la ranura de la válvula de descarga o aspiración
(pos. 5).
6.
Fijar la tuerca de unión (pos. 2) (detalle B1).
7.
Empujar la abrazadera de manguera (pos. 6) hacia abajo y fijar (detalle B1).
Conexión de tubo con unión soldada
1 2
A
1 2
A1
1.
Soldar la unión soldada (pos. 1) con la conexión de manguera.
2.
Colocar la junta tórica (pos. 4) en la ranura de la válvula de descarga o aspiración
(pos. 5).
3.
Fijar la tuerca de unión (pos. 3) (detalle B1).
MAN046939 Rev. 6-10.2021
3 4
A
3
6
1
A1
3 4
B
3 3
5
4
B1
50
5
1 Manguera
2 Tuerca de unión
3 Pieza cónica
4 Junta tórica
B
2
5 Válvula de aspiración y descarga
4
6 Abrazadera de la manguera
A Unión de tubo o manguera
5
B Conexión de válvula
B1
5
1 Unión soldada
2 Tubo o manguera
3 Tuerca de unión
4 Junta tórica
5 Válvula de aspiración y descarga
A Unión de tubo o manguera (unión soldada)
B Conexión de válvula
