Description du système EcoAdd
6 Description du système EcoAdd
3
11
12
10
9
A

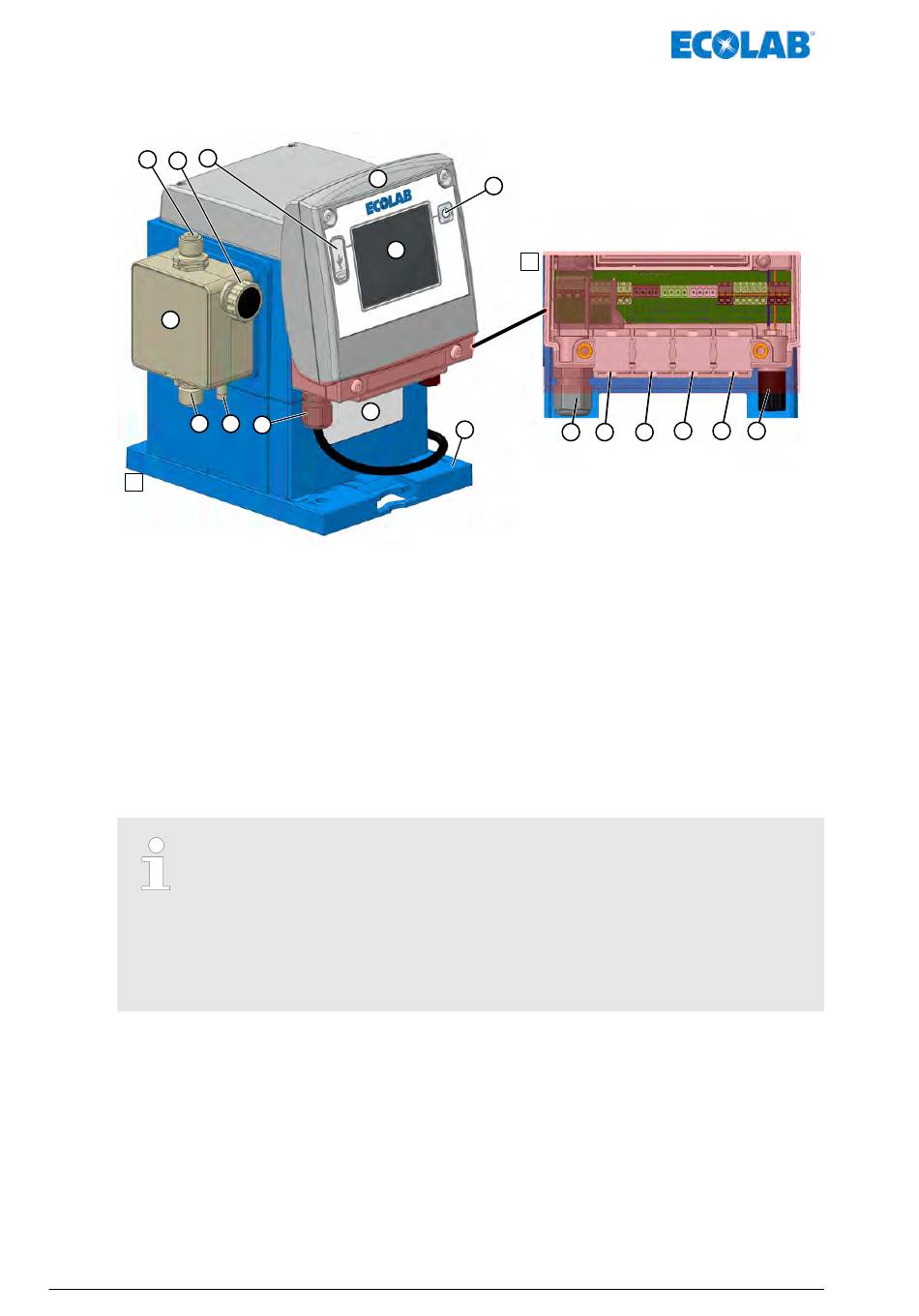

Fig. 6 : Construction du système « EcoAdd »
A Construction du système EcoAdd
1 Unité de commande pivotante
2 Touche marche/arrêt
3 Port USB
4 Écran de saisie (écran tactile)
5 Plaque signalétique
6 Plaque de montage
7 Passage de câble pour câble secteur/raccordement
au réseau
8 Raccord de purge
9 Raccord d'aspiration/soupape d'aspiration
Le raccordement est décrit au chapitre
électrique » à la page 52 .
Diamètre extérieur de câble autorisé pour la connexion des entrées/sorties :
DE Ø = 5,1-5,7 mm (repère 2-5).
Câbles autorisés : LIYY 4 x 0,5 ; LIYY 5 x 0,34 ; LYCY 2 x 0,34 ; Ölflex 4 x 0,5
La classe de protection IP65 ne s'applique que si les câbles spécifiés
sont utilisés.
Plaque signalétique (identification de la pompe)
La pompe est équipée d'une plaque signalétique ( Fig. 6 , repère 5) indiquant ses
caractéristiques spécifiques à des fins d'identification.
La plaque signalétique se trouve sur l'avant de la pompe, au-dessous de l'affichage. Son
contenu est expliqué au paragraphe
à la page 201 .
MAN046939 Rév. 6-10.2021
1
4
5
8
7
2
B
6
13
10 Partie supérieure de la pompe
11 Raccord de refoulement/soupape de refoulement
12 Vis de purge
B Passages de câbles et raccords
(derrière le couvercle de l'écran)
13 Passage de câble pour câble secteur/raccordement
au réseau
14-17 Passages de câbles vers les bornes de
raccordement
18 Raccord enfichable pour surveillance du niveau
(raccord de lance d'aspiration)
Ä Chapitre 7.2.2 « Installation
Ä « Identification de l'appareil/plaque signalétique »
38
16 17 18
14 15
