Módulo de piezas de repuesto Cubierta de pantalla - Elemento de mando EcoAdd
13a
2
3
1
4

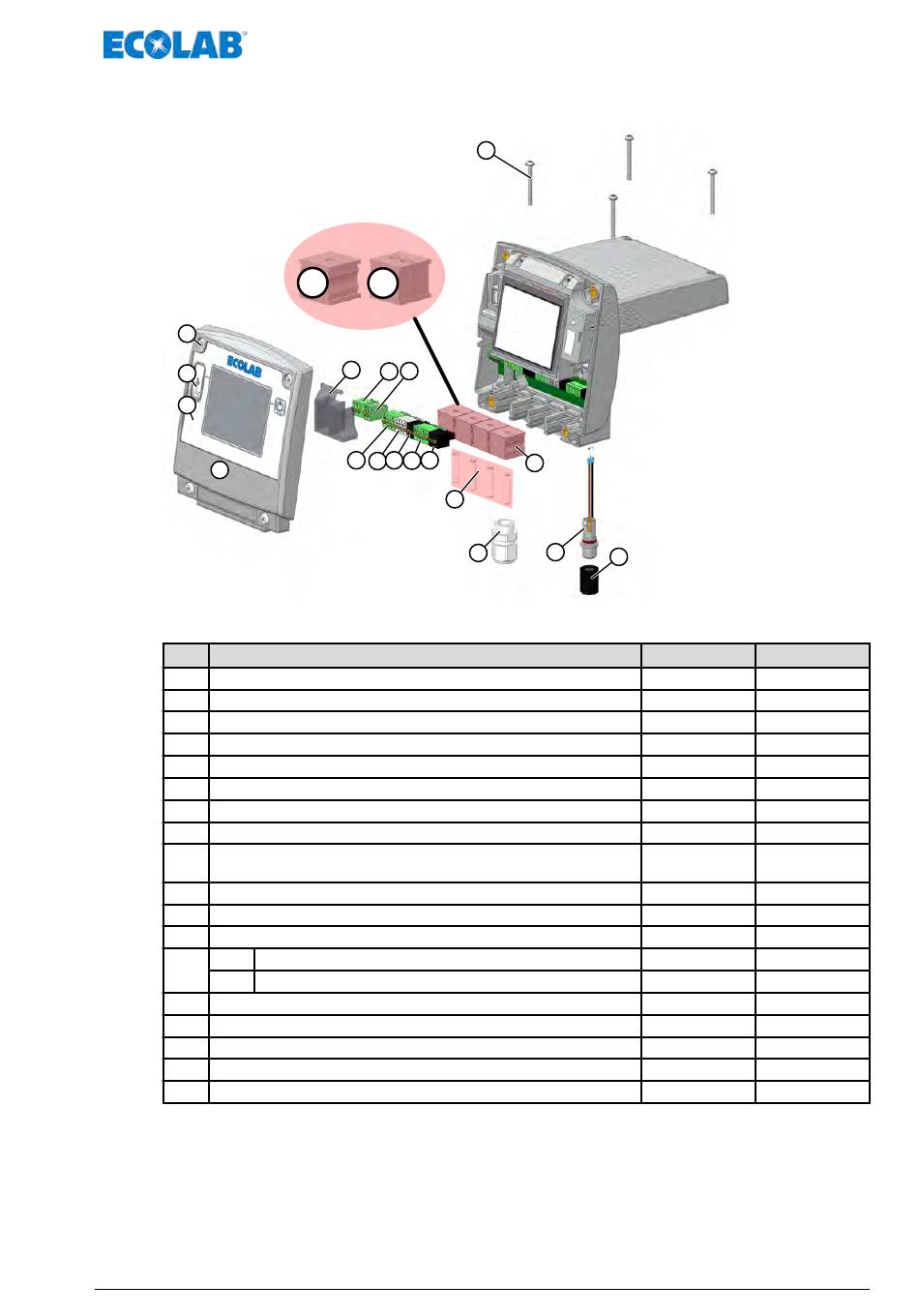

Fig. 97: Módulo de repuesto: Cubierta de la pantalla - elemento de mando «EcoAdd»
Pos. Denominación
1 Etiqueta frontal
2 Tornillo de vástago, M 5 x 20
3 Tapón USB
4 Tapa de pantalla con junta
5 Tensión de cubierta (cover power)
6 Borne enchufable de 2 polos verde salida de alarma
7 Borne enchufable de 2 polos verde salida de señal de carrera
8 Borne enchufable de 4 polos verde entrada control de flujo
9 Borne enchufable de 4 polos gris entrada control de rotura de
membrana
10 Borne enchufable de 2 polos negro entrada de control corriente
11 Borne enchufable de 5 polos verde entrada de control impulso
12 Borne enchufable de 3 polos negro entrada control de nivel
a Manguito de cable KT5 Ø 5 gris, para un cable (estándar)
13
b Manguito de cable KT2/5 2xØ5 gris, para dos cables
14 Tapón para manguitos de cable ST5 Ø 5 mm, blanco
15 Unión roscada para cables M 16 x 1,5 PA/GR
16 Conector de aviso de vacío de 3 polos
17 Conector inactivo de entrada de aviso de vacío
18 Tornillo EJOT DELTA PT 35 x 35 WN5451 V2A
Piezas de desgaste, de repuesto y accesorios
18
13b
5
6 7
8 9 10 11 12
14
15
181
13
16
17
N.º artículo
35200141
413123501
35200125
35200127
35200130
418461692
418461690
418461694
418461696
418461691
418461697
418461693
417028631
417028632
417028641
418441002
35200123
248186
413070100
