Vista general de la asignación de bornes
Tras el desmontaje de la tapa frontal, (véase
en la página 52 , Fig. 11 , centro), los bornes quedan accesibles.
En correspondencia con la asignación de bornes descrita a continuación se pueden llevar
a cabo adaptaciones a las entradas de control por parte del cliente.
¡AVISO!
La totalidad de modificaciones en la asignación de bornes únicamente está
autorizada para el personal técnico. Si tiene alguna pregunta o necesita
ayuda, póngase en contacto con
Diámetros exteriores de cable admisibles para la conexión de las entradas/
salutist: AD Ø = 5,1-5,7 mm. LIYY 4 x 0,5; LIYY 5 x 0,34; LYCY 2 x 0,34
Cables admisibles: Ölflex 4 x 0,5
Únicamente en caso de utilización de los cables citados se aplica la clase
de protección IP65.

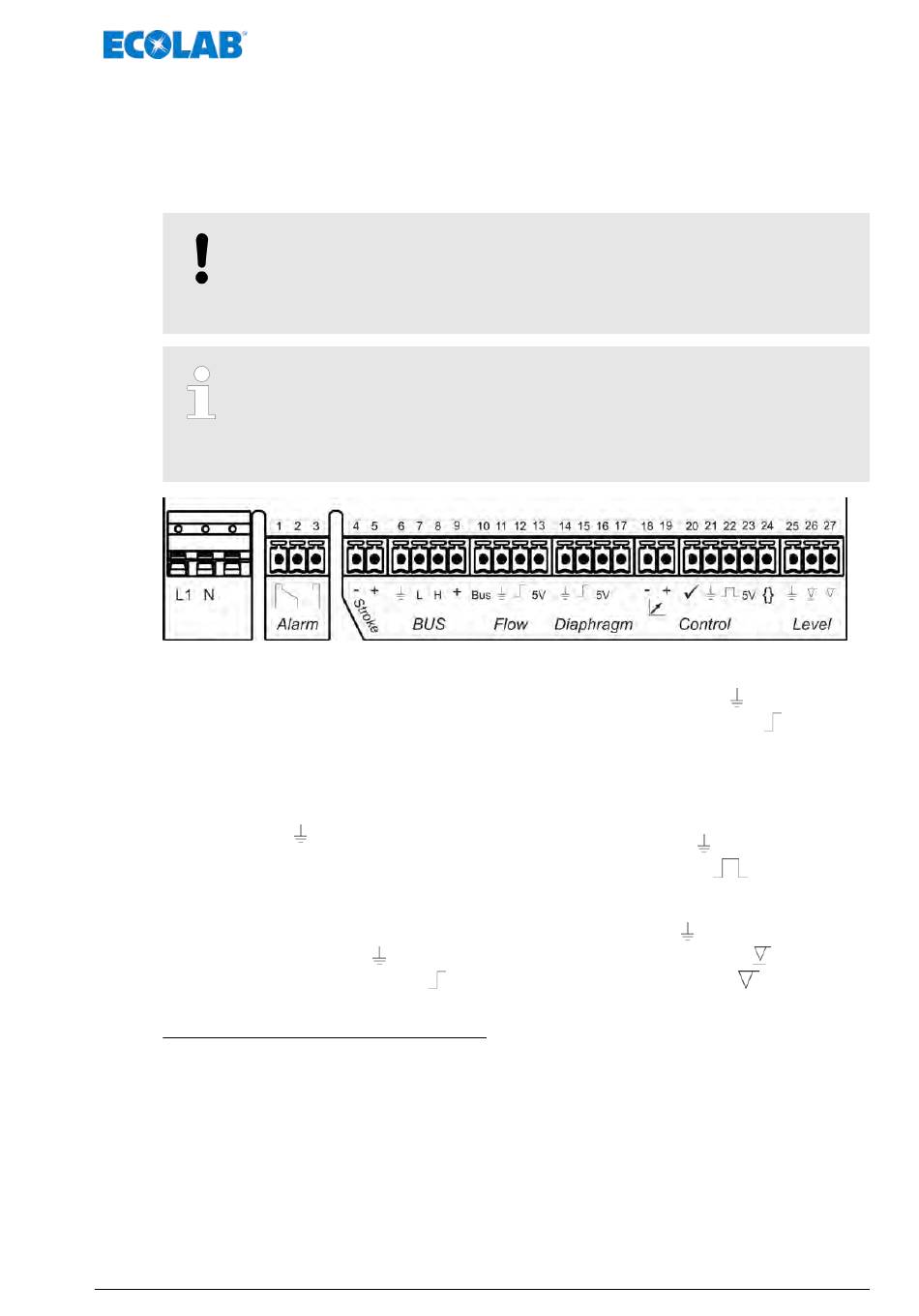

Fig. 12: Asignación de bornes «EcoAdd»
L1 Fase de red (conductor de corriente eléctrica)
N
Conductor neutro
1
Salida de alarma: NC
2
Salida de alarma: Común
3
Salida de alarma: NO
4
Salida de la cantidad de dosificación: -
5
Salida de la cantidad de dosificación: +
6
Bus interno: GND
7
Bus interno: CAN L
8
Bus interno: CAN H
9
Bus interno: 24 V
10 Control de la dosificación: bus (contador de ruedas
ovaladas)
11
Control de la dosificación: GND
12 Control de la dosificación: control de flujo
13 Control de la dosificación: 5 voltios
Descripción de las conexiones, véase:
Ä «Conexión a la red» en la página 54
Ä «[Alarm] Salida de alarma» en la página 54
Ä «[Stroke] Salida de la cantidad de dosificación» en la página 54
Ä «[BUS] Señal BUS» en la página 55
Ä «[Flow] Control de la dosificación - contador de ruedas ovaladas OGM
Ä «[Diaphragm] Control de rotura de membrana » en la página 55
Ä «[Control] Entradas de control» en la página 56
Ä «[Level] Control de nivel (lanza de succión)» en la página 57
Ä Capítulo 7.2.2 «Instalación eléctrica»
Ä «Fabricante» en la página 11 .
14 Control de la membrana: GND
15 Control de la membrana: Membrana
16 Control de la membrana: 5 voltios
17 Control de la membrana: ánodo
18 Entrada de control: señal estándar mA (-)
19 Entrada de control: señal estándar mA (+)
20 Entrada de control: señal de activación ü
21 Entrada de control: GND
22 Entrada de control: impulso
23 salida: 5 voltios
24 Entrada de control: Señal de inicio carga { }
25 Control del nivel: GND
26 Control del nivel: preaviso de nivel
27 Control del nivel: aviso de vacío
lanza de succión)
PLUS
53
Montaje e instalación
(conexión de la
» en la página 55
