Montage en installatie

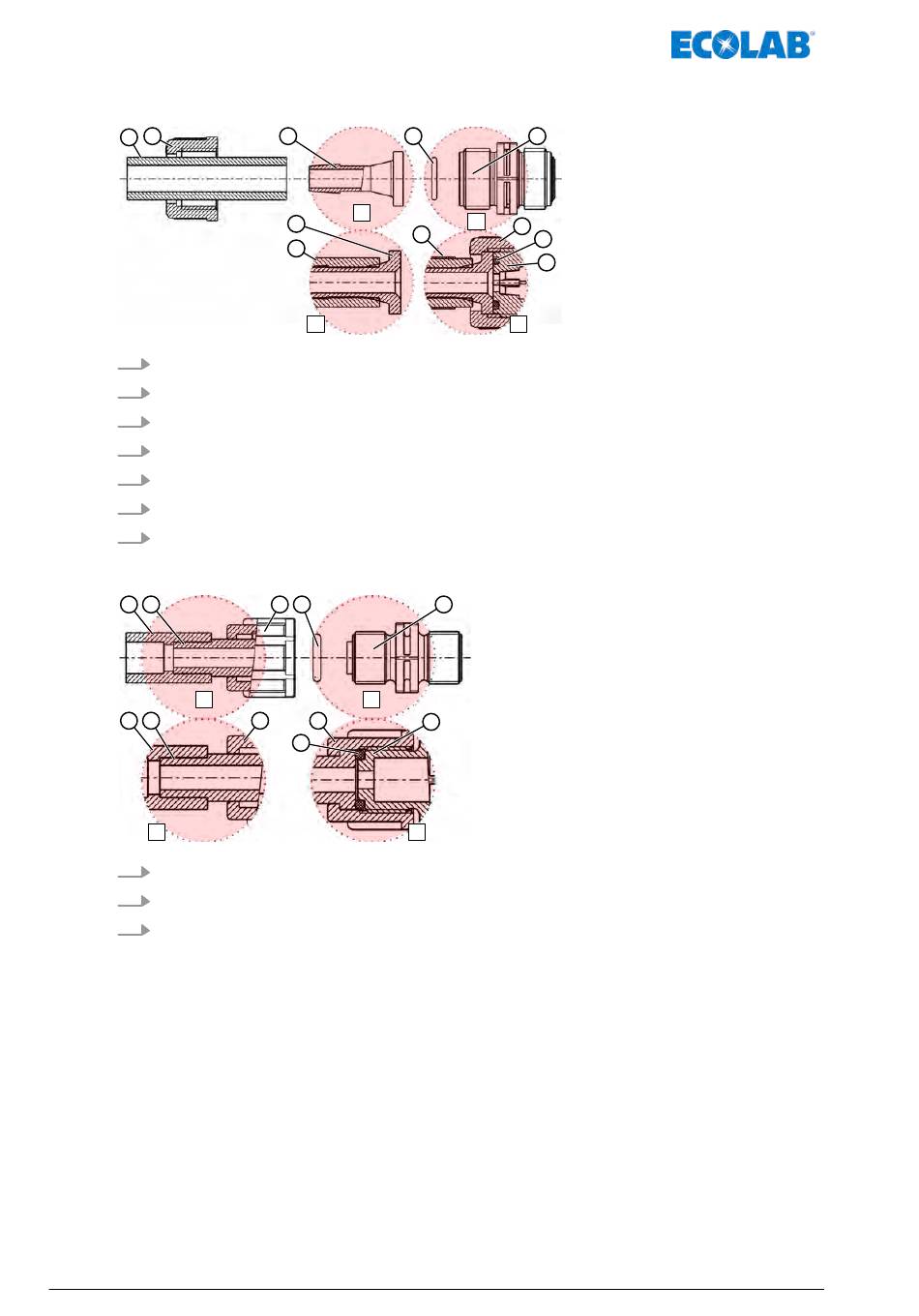

Buis- en slangaansluiting met opsteeknippel en slangklem
2
1
1.
Slang (pos. 1) recht afsnijden.
2.
Wartelmoer (pos. 2) over slang (pos. 1) schuiven.
3.
Slangklem (pos. 6) over slang (pos. 1) schuiven
4.
Slang (pos. 1) tot aan de aanslagboord op kegeldeel (pos. 3) schuiven (detail A1).
5.
O-ring (pos. 4) in groef van zuig-, resp. drukklep (pos. 5) leggen.
6.
Wartelmoer (pos. 2) aandraaien (detail B1).
7.
Slangklem (pos. 6) naar onderen schuiven en vastdraaien (detail B1).
Buisaansluiting met oplasverbinding
1 2
A
1 2
A1
1.
Oplasverbinding (pos. 1) met slangaansluiting vastlassen.
2.
O-ring (pos. 4) in groef van zuig-, resp. drukklep (pos. 5) leggen.
3.
Wartelmoer (pos. 3) aandraaien (detail B1).
MAN046939 Rev. 6-10.2021
3 4
A
3
6
1
A1
3 4
B
3 3
5
4
B1
48
5
1 Slang
2 Wartelmoer
3 Kegeldeel
4 O-ring
B
2
5 Zuig-, drukklep
4
6 Slangklem
A Buis resp. slangverbinding
5
B Klepaansluiting
B1
5
1 Oplasverbinding
2 Buis- of slang
3 Wartelmoer
4 O-ring
5 Zuig-, drukklep
A Buis resp. slangverbinding (oplasverbinding)
B Klepaansluiting
