Wartung
Pumpenkopf 5 l/h und 11 l/h
2
1
A

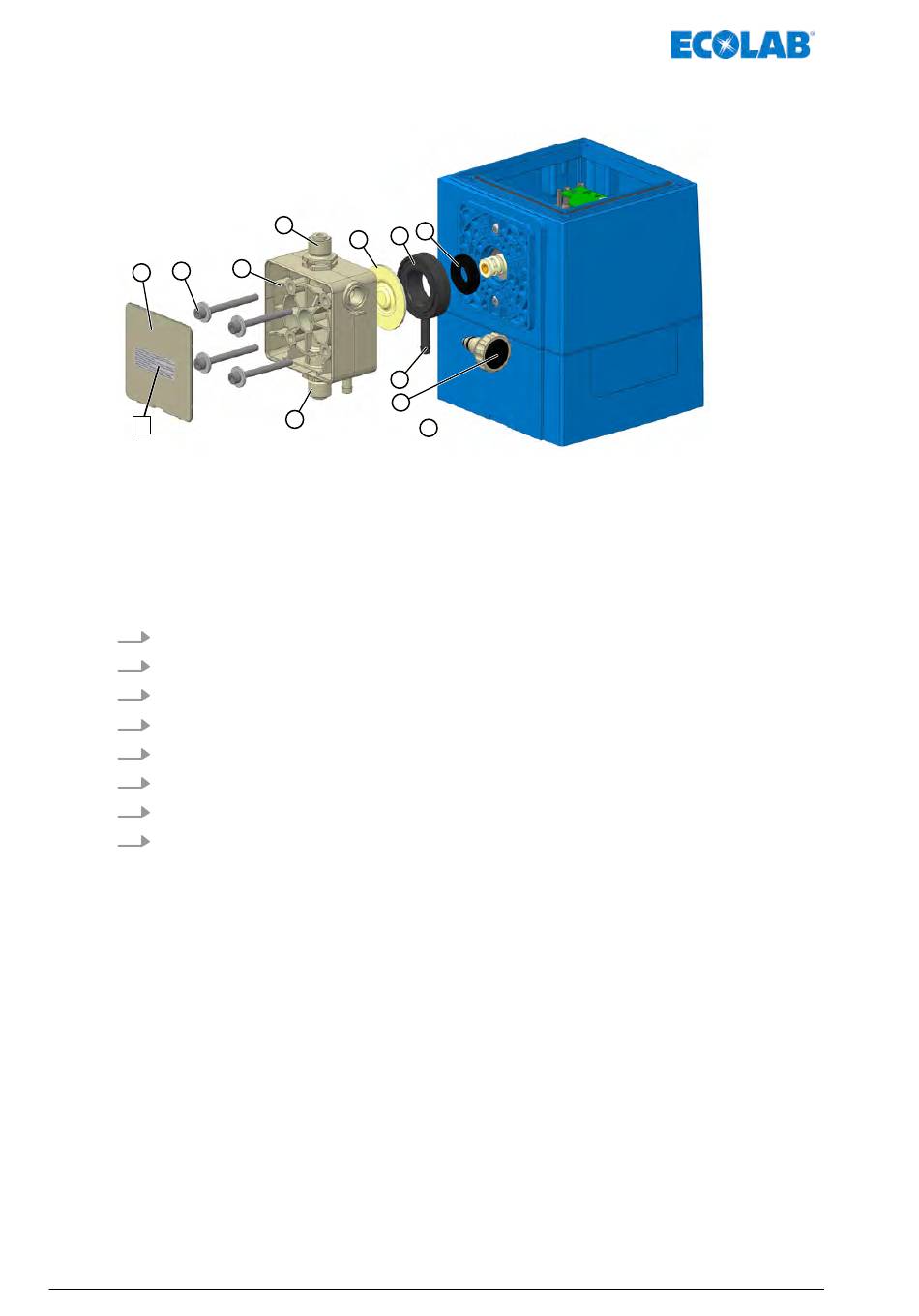

Abb. 93: Austausch der Membrane und des Pumpenkopfes
A Aufkleber: Anzugsdrehmoment Dosierkopfschrauben
1 Abdeckplatte
2 Dosierkopfschrauben (4 Stück)
3 Pumpenkopf
4 Saugventil
5 Druckventil
1.
Saug- und Druckventil (Pos. 4 und Pos. 5) abschrauben.
2.
Abdeckplatte (Pos. 1) am Dosierkopf entfernen.
3.
Dosierkopfschrauben (Pos. 2) lösen.
4.
Pumpenkopf (Pos. 3) abnehmen.
5.
Membrane (Pos. 5) und Zwischenplatte (Pos. 6) rausnehmen.
6.
Schutzmembrane (Pos. 7) vom Stößel abziehen.
7.
Neue Schutzmembrane lagerichtig einbauen.
8.
Wiedereinbau in umgekehrter Reihenfolge.
MAN046939 Rev. 6-10.2021
5
7
6
3
8
10
4
9
11
6 Membrane
7 Zwischenplatte
8 Membranbruchauslauf
9 Schutzmembrane
10 Entlüftungsschraube
