ECOLAB EcoAdd Betriebsanleitung Seite 169

Pumpenkopf 30 l/h und 50 l/h
4
2
1
3

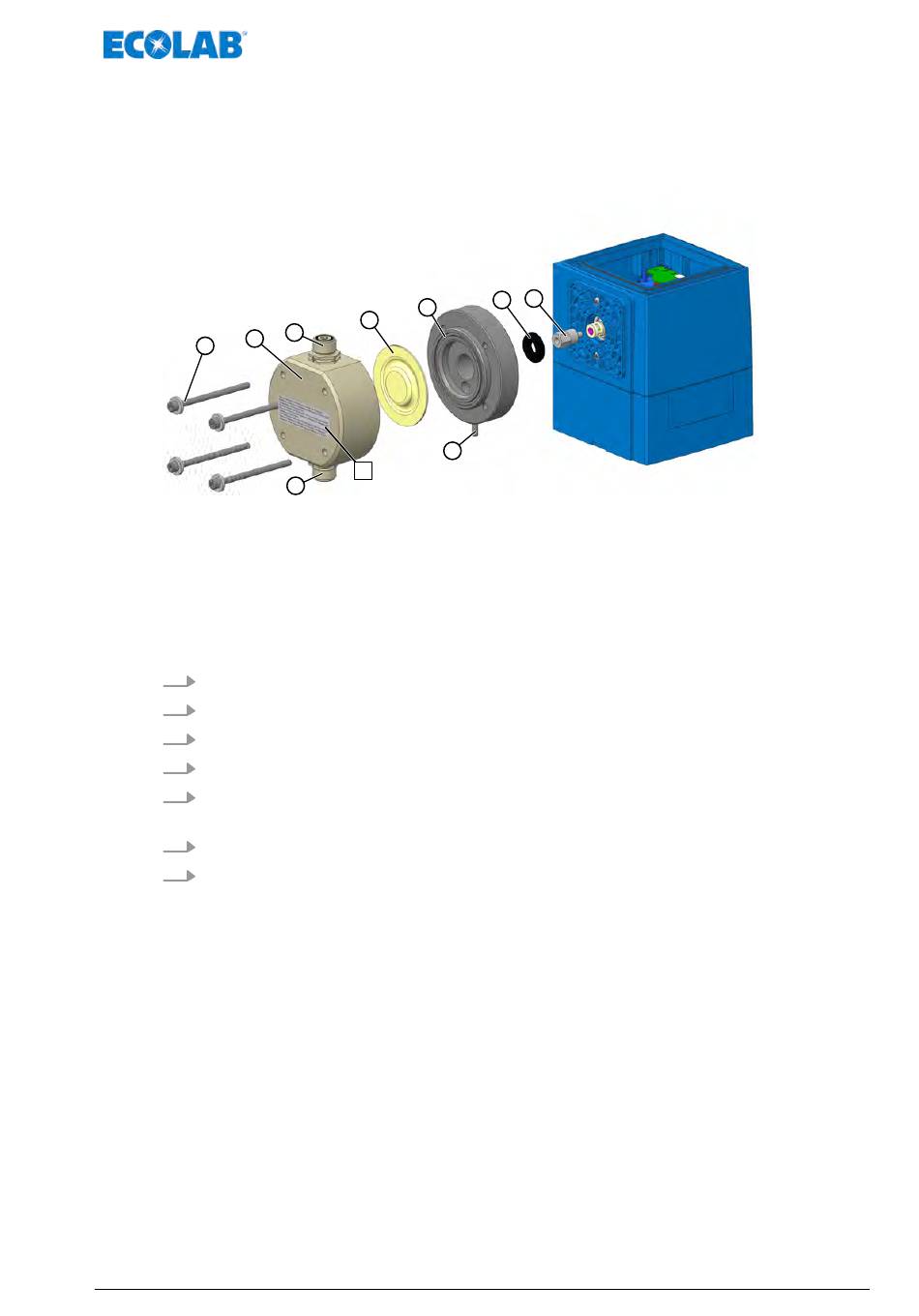

Abb. 94: Austausch der Membrane und des Pumpenkopfes
A Aufkleber: Anzugsdrehmoment Dosierkopfschrauben
1 Dosierkopfschrauben (4 Stück)
2 Pumpenkopf
3 Saugventil
4 Druckventil
5 Membrane
1.
Saug- und Druckventil (Pos. 3 und Pos. 4) abschrauben.
2.
Dosierkopfschrauben (Pos. 1) lösen.
3.
Pumpenkopf (Pos. 2) abnehmen.
4.
Membrane (Pos. 5) und Zwischenplatte (Pos. 6a oder 6b) abnehmen.
5.
Schutzmembrane (Pos. 7) von der Membranverlängerung (Pos. 8a oder 8b)
abziehen.
6.
Membranverlängerung (Pos. 8a oder 8b) vom Stößel abziehen.
7.
Wiedereinbau in umgekehrter Reihenfolge.
9
8
6
5
7
A
6a Zwischenplatte ohne Sensor
6b Zwischenplatte mit Sensor
7
8
9a Membranverlängerung für Zwischenplatte ohne Sensor
9b Membranverlängerung für Zwischenplatte ohne Sensor
169
Membranbruchauslauf
Schutzmembrane
MAN046939 Rev. 6-10.2021
Wartung
